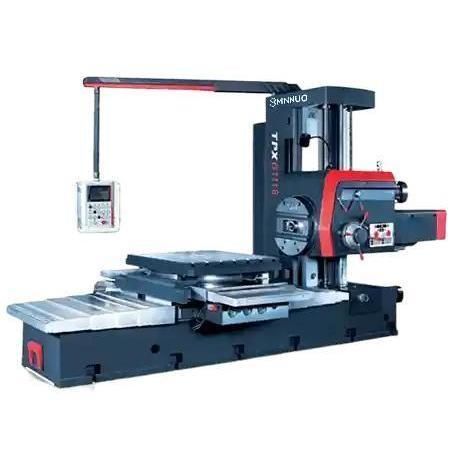

Horizontale Ausbohrmaschine TPX6111B/2

Säulen3-Achs4-Achs

Produktname
Einständer-Koordinatenbohrwerk TPX6111B/2

Übersicht
Die TPX6111B/2 ist ein einstängiges digitales Koordinaten-Bohrwerk für präzises Bohren und koordinatenbasierte Bohrungsbearbeitung. Ausgestattet mit einer φ110 mm Bohrspindel, maximalem Spindeldrehmoment von 1225 N·m und einem starren Arbeitstisch 1100×960 mm mit einer Tragfähigkeit bis 2500 kg, eignet sich die Maschine für wiederholbare Mehrpositionsbohrungen, Senkungen, Flächenfräsen und weitere koordinatenbasierte Bearbeitungen.

Wesentliche Details

• Bohrspindeldurchmesser: 110 mm
• Max. Spindeldrehmoment: 1225 N·m
• Tischgröße: 1100×960 mm
• Max. Tischbelastung: 2500 kg

Hauptmerkmale

• φ110 mm Bohrspindel, hohes Drehmoment (1225 N·m): Geeignet für Tiefbohrungen und Bearbeitung großer Durchmesser mit konstantem Drehmoment.
• Digitale Positionierung (DRO-kompatibel): Sorgt für Koordinatengenauigkeit bei komplexen Bauteilgeometrien.
• Schwerlasttisch (1100×960 mm, 2,5 t): Nimmt mittel- bis schwere Baugruppen wie Gehäuse, Vorrichtungen und Lehren auf.
• Flexible Bearbeitungsarten: Bohren, Fräsen, Plansen, Senken und Gewindeschneiden.
• Steife Säule und Vorschubsystem: Erhält Stabilität und geometrische Präzision bei langen Bearbeitungszyklen.

Empfohlene Konfigurationen

• DRO-System (3- oder 4-Achsen): Für genaue koordinatenbasierte Bohrungen und Nachausrichtung.
• Planschleif-/Planschneidkopf: Für Flanschflächen und Stufenflankenbearbeitung.
• Rechtswinkliger Fräskopf: Für Seitenöffnungen und nicht-axiale Bearbeitungen.
• Werkzeug-Voreinstellgerät / Tastkopf-Kit: Verkürzt Rüstzeiten und sichert Bohrtiefen- und Positionsgenauigkeit.
• Verlängertes Reitstock-/Bohrstangen-Set: Für tiefe Taschen und Bohrungen mit hohem Aspektverhältnis.

Anwendungsfall

• Kunde: Instandsetzung industrieller Getriebegehäuse (Beispiel).
• Anwendungsfall: Koordinatenbohren von Schraubenlöchern und Bolzensitzen in Gehäusen.
• Aufbau: TPX6111B/2 mit DRO und rechtswinkligem Kopf für Seitenöffnungen (Beispiel).
• Berichtete Ergebnisse: Bohrungs-Alignmentsabweichung ≤ ±0,02 mm; Oberflächenrauheit Ra 1,6 µm.

Technische Daten

• Bohrspindeldurchmesser: 110 mm
• Spindelkonus: Morse No.6 (optional ISO 7:24 No.50)
• Max. Spindeldrehmoment: 1225 N·m
• Max. Flachscheibendrehmoment: 1960 N·m
• Max. axiale Spindelkraft: 12.250 N
• Spindeldrehzahlbereich: 8–1000 U/min (bis 8–1100 bei einigen Varianten)
• Tischgröße (TPX6111B/2): 1100×960 mm
• Max. Tischbelastung: 2500 kg
• Tischverfahrwege (vertikal × lateral): 1000 mm × 1250 mm
• Hauptmotorleistung: 7,5 kW
• Maschinengewicht (TPX6111B/2): 14.500 kg
