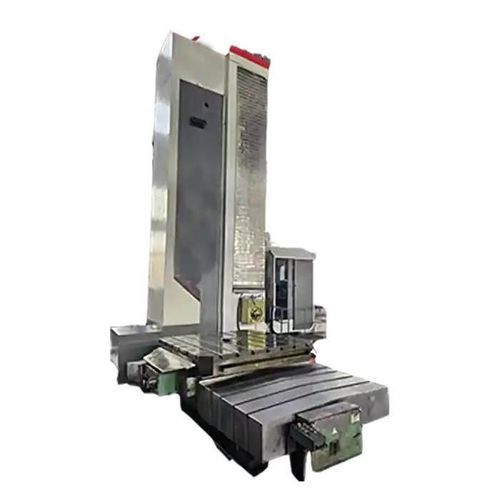

CNC-Bohrwerk TK6920A

horizontalbodenstehendfür große Werkstücke

Produktübersicht
Die TK6920A ist eine Hochleistungs-CNC-Bodenbohr- und Fräsmaschine der TK-Serie, entwickelt für großflächige Dreh-, Stirn- und Nuteinsätze an übergroßen und schweren Werkstücken. Mit einer starren Dreipunkt-Spindel-Auflage bietet sie hohe Vibrationsbeständigkeit und Schnittstabilität sowohl beim Schruppen als auch beim Schlichten.

Hauptmerkmale

• Unterstützung großer Drehdurchmesser bis φ3000 mm für übergroße Teile
• Dreipunkt-Spindelaufbau für hohe Steifigkeit und Präzision bei tiefen Schnitten
• Geeignet für Schrupp- und präzise Schlichtoperationen
• Erzwungene Schmierung zur Reduzierung thermischer Abnutzung und Verlängerung der Lebensdauer
• Effizientes Späneförder-Design zur Verbesserung des Arbeitsflusses und Verringerung von Stillstandzeiten
• CNC-programmierbar für komplexe Bahnen und Mehrflächenbearbeitungen

Hauptmaschinendaten (je nach Modell)

• Max. Drehdurchmesser über dem Maschinentisch: 1250 / 1600 / 2000 / 2500 / 3000 mm
• Max. Drehdurchmesser über dem Werkzeugwagen: 800 / 1250 / 1600 / 2000 / 2500 mm
• Max. Werkstückgewicht: 2 / 3 T
• Max. Werkstücklänge: 500 / 750 mm

Empfohlene Konfigurationen

• Automatische Werkzeugrevolver: ermöglicht schnellen Wechsel zwischen Schrupp- und Schlichtwerkzeugen
• Hydraulisches Wangen-/Auflager: stabilisiert lange oder schwere zylindrische Teile während der Bearbeitung
• Programmierte Leitspindel/Spitzenstock: bietet zusätzliche Unterstützung für wellenförmige Bauteile
• Spindelmotor mit hohem Drehmoment: liefert konstante Leistung bei niedrigen Drehzahlen für schwere Schnitte
• Schwerlast-Späneförderer: optimiert Spänefluss und Maschinenreinheit
• Schutzverkleidung für Bediener: gewährleistet Sicherheit bei der Bearbeitung großer Teile

Anwendungsbeispiel

• Kunde: Hersteller von Windturbinen-Naben (Spanien)
• Anwendungsfall: Boring und Planen von großdimensionierten Gussstahl-Naben für Windrotoren
• Aufbau: TK6920A mit hydraulischem Spitzenstock, Späneförderer und erweitertem Kühlsystem
• Ergebnisse: Maßhaltigkeit ±0,02 mm über Ø 2,4 m; kontinuierliche Bearbeitung 12+ Stunden pro Einrichtung; Werkzeugwechsel-Effizienz um ~40 % verbessert; Kunde berichtet erhöhte Geschwindigkeit und bessere Oberflächenqualität bei schweren Gussteilen

Leistung & Genauigkeit

• Positioniergenauigkeit: typischerweise ±0,01–0,02 mm (je nach Konfiguration und Werkzeug)
• Wiederholgenauigkeit: typischerweise ±0,008 mm
• Erreichbare Oberflächenrauhigkeit: Ra 0,8–1,6 μm (je nach Schneidsystem und Werkzeugen)

Technische Daten

• Modell: TK6920A (TK-Serie)
• Dreipunkt-Spindelstruktur für hohe Steifigkeit
• Großer Drehdurchmesser: bis zu φ3000 mm
• Werkstückkapazität: bis zu 2–3 Tonnen (je nach Variante)
• Maximale Werkstücklängenoptionen: 500 mm oder 750 mm
• Erzwungene Schmierung zur Minimierung thermischer Abnutzung
• Effiziente Späneabfuhr
• CNC-Steuerung für komplexe Mehrflächenbearbeitungen
• Typische erreichbare Toleranzen: Positionierung ±0,01–0,02 mm; Wiederholbarkeit ±0,008 mm; Oberflächenrauhigkeit Ra 0,8–1,6 μm
