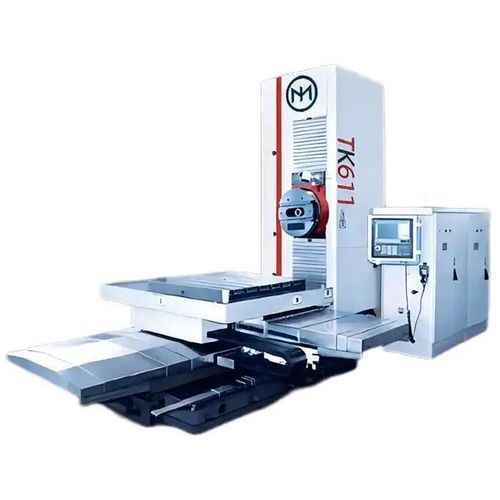

CNC-Bohrwerk TK6113

horizontalDrehtisch3-Achs

Produktübersicht
Die CNC-horizontale Bohr- und Fräsmaschine TK6113 vereint hohes Drehmoment, Steifigkeit und Effizienz und eignet sich besonders für die Bearbeitung komplexer Bauteile mit Mehrachsensteuerung und 3D-Fähigkeiten.

Hauptmerkmale

• Tisch 1400×1600 mm · Spindel Ø130 mm · Verfahrwege X/Y/Z: 2000/2000/2000 mm · Maximale Tischbelastung: 8 T

Wesentliche Eigenschaften

• Ø130 mm Großdurchmesser-Spindel: bietet erhöhtes Drehmoment und Steifigkeit für Tiefbohren und schwere Fräsarbeiten.
• Vollständige 3-Achsen CNC-Steuerung (X/Y/Z: 2000 mm): gewährleistet präzise Positionierung und komplexe Bahnführung für große Bauteile.
• Massiver 8-T-Tisch mit 360° Indexierung (optional): ermöglicht Mehrseitenbearbeitung und rotative Bearbeitung von Kastenteilen oder unregelmäßigen Werkstücken.
• Zahnradangetriebener Spindelkopf: stellt bei niedrigen Drehzahlen konstantes Drehmoment für Tiefbohrungen und große Werkzeuge sicher.
• Hochpräzise Linearführungen und Kugelgewindetriebe: behalten Wiederholgenauigkeit bei, minimieren Spiel und sichern thermische Stabilität langfristig.

Empfohlene Konfigurationen

• 4. Achse: CNC-Drehtisch – ermöglicht Mehrseitenbearbeitung ohne Neuaufspannen.
• Rechtswinkliger Fräskopf: ideal für Innenhohlräume oder Seitenwände.
• Bodenplattenverlängerung: für extra große Bauteile jenseits der Standardtischgröße.
• Spindeldurchgangskühlung (CTS): unterstützt Tiefbohren und Werkzeugkühlung.
• Renishaw-Taster: automatische Werkstückausrichtung und Werkzeuglängenmessung.

Anwendungsfall

• Kunde: Hersteller von Schwermaschinen – Südostasien.
• Anwendungsfall: Bohren und Fräsen von Gehäusen für Windkraftgetriebe.
• Aufbau: TK6113 mit CNC-Drehtisch und CTS-System.
• Ergebnisse: Endbohrungs-Toleranz ≤ ±0,015 mm über 1200 mm Tiefe; vier Flächen in einer Aufspannung bearbeitet durch Drehtisch; hohe Steifigkeit und Automatisierung reduzierten Zykluszeit und Rüstaufwand.

Produktspezifikationen (ausgewählte Parameter für TK6113)
TISCHGRÖSSE: 1400×1600
SPINDELDURCHM.: Ø130
X-VERFAHRT: 1800-2000 mm
Y-VERFAHRT: 1600-2000 mm
Z-VERFAHRT: 1200-2000 mm
W-VERFAHRT: 800 mm
B-VERFAHRT: CNC-Drehung
T-NUT: 22×125 mm
TISCHBELASTUNG: 8 T
CNC-STEUERUNG: SIEMENS B28D oder FANUC OI MD
ANZAHL ACHSEN: X/Y/Z/W(U)
SPINDELKONUS: BT50 (P50T-1)
SPINDELDREHZAHL: 2-2000 rpm
HAUPTMOTOR LEISTUNG / DREHMOMENT: 30 kW (2200 Nm)
MAX. BOHR-/FRAŚDURCHM.: Ø300 / 80 mm
MAX. AXIALE VORSCHUBKRAFT AUF SPINDEL: 23000
X/Y/Z SCHNELLAUF: 3000 mm/min
X/Y/Z VORSCHUBGESCHW.: 5-2000 mm/min
W-ACHSE VORSCHUBGESCHW.: 5-2000 mm/min
W-ACHSE SCHNELLAUF: 2000 mm/min
RADIALER HUB FÜR PLANFRÄSKOPF: 200 mm
PLANFRÄSKOPF DREHZAHL: 2-125 rpm
MAX. BEARBEITUNGSØ PLANFRÄSKOPF: Ø800 (Optional)
MAX. ERLAUBTES DREHMOMENT PLANFRÄSKOPF: 2600 Nm (Optional)
VORSCHUBGESCHW. PLANFRÄSKOPF: 0.2-500 mm/min (Optional)
PLANFRÄSKOPF SCHNELLAUF: 1000 mm/min (Optional)
X/Y/Z POSITIONIERGENAUIGKEIT (GB/T17421.2-2000): 0.03/0.03/0.03 mm
W-ACHSE POSITIONIERGENAUIGKEIT (GB/T17421.2-2000): 0.03 mm
B-ACHSE POSITIONIERGENAUIGKEIT: 0.08°
X/Y/Z/W WIEDERHOLGENAUIGKEIT (GB/T17421.2-2000): 0.015/0.015/0.015/0.015 mm
B-ACHSE WIEDERHOLGENAUIGKEIT: 4*90° ±6″
MASCHINENMAßE (ca.): 6.5×4.2×3.9 m
MASCHINENGEWICHT: 32 T

Technische Daten

• Modell: TK6113
• Tischgröße: 1400×1600 mm
• Spindeldurchmesser: Ø130 mm (zahnradangetriebener Kopf)
• Verfahrwege (X/Y/Z): 2000/2000/2000 mm (Nennbereiche)
• Max. Tischbelastung: 8 Tonnen
• Steuerung: SIEMENS B28D oder FANUC OI MD
• Spindelkonus: BT50
• Hauptantrieb: 30 kW (2200 Nm)
• Typische Anwendungen: Großstrukturales Bohren, Schwerfräsen, Mehrseitenbearbeitung
