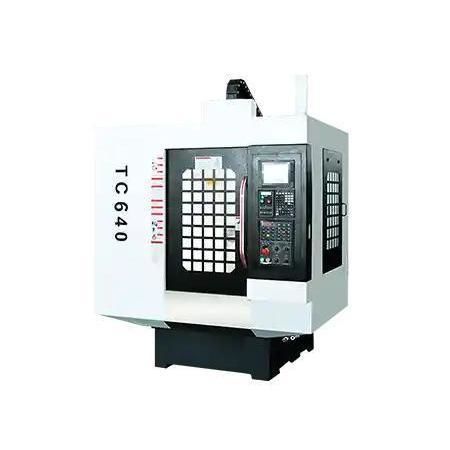

Bohr- und Gewindeschneidmaschine / CNC TC-640

vertikal3-Achsfür Platten

Übersicht
Die TC-640 ist ein vertikales CNC-Bohr- und Gewindezentrum, ausgelegt für hochdynamische, präzise Mehrlochbearbeitung an mittelgroßen Teilen und Mehrteilspannvorrichtungen. Sie verfügt über eine BT30-Spindel mit 20.000 U/min, 600 mm X-Verfahrweg und eine Tischbelastbarkeit von 300 kg für spanende Fertigungen mit komplexen Aufspannungen.

Hauptmerkmale

• 20.000 U/min Spindel mit BT30-Schnittstelle für gratfreies Bohren und schnelle Gewindezyklen.
• 600 mm X-Verfahrweg zur Aufnahme längerer Werkstücke oder mehrteiliger Spannsysteme.
• 300 kg Tischbelastung geeignet für mittlere Spannvorrichtungen und dichte Setups.
• Kompakte Y/Z-Hübe (400 / 300 mm) für eng angeordnete Bauteilmerkmale.
• Optionales 16–20-fach ATC für zügigen Werkzeugwechsel bei Mehrprozessaufgaben.

Empfohlene Konfigurationen

• Oil-mist- oder MQL-System zur Verbesserung der Werkzeugstandzeit und Spanabfuhr beim Hochgeschwindigkeits-Gewinden.
• Spannplatte mit Mehrfachspannungen für Chargenbohrung oder gespiegelte Teile.
• Optionales CNC-Tastersystem für automatische Werkstückausrichtung und Werkzeugoffset-Setzung.
• Hochdruck-Kühlmitteloption zur Verbesserung der Oberflächenqualität und Verlängerung der Werkzeugstandzeit.

Anwendungsbeispiel

• Kunde: Europäischer Hersteller von Smart-Geräten.
• Einsatz: Bohren und Gewindeschneiden an Aluminiumgehäusen für Router.
• Aufbau: TC-640 mit 16-fach ATC und 2-teiliger Spannplatte.
• Ergebnis: 48 Bohr-/Gewindezyklen in unter 30 Sekunden bei einer Genauigkeit von ±0,007 mm.

Produktdetails

• Tischgröße (Länge × Breite): 700×400 mm
• Triaxialer Hub (X / Y / Z): 600 / 400 / 300 mm
• Maximale Tragfähigkeit: 300 kg
• Hauptspindeldrehzahl: 20.000 U/min

Produktspezifikationen (Tabellenansicht)
Arbeitsbereich - Triaxialer Hub (X/Y/Z) (mm) : 600/400/300
Arbeitsbereich - Abstand vom Spindelnase zur Arbeitsebene (mm) : 150~450
Arbeitstisch - Tischgröße (Länge und Breite) (mm) : 700×400
Arbeitstisch - Maximale Tragfähigkeit (kg) : 300
Arbeitstisch - T-Nut (Anzahl, Breite, Abstand) : 3×14×120
Spindel - Spindeldurchmesser/Kegelloch (mm) : φ100/BT30
Spindel - Hauptdrehzahl (rpm) : 20000
Spindel - Spindelmotorleistung (kW) : 3.7/5.5
Geschwindigkeit - Eilganggeschwindigkeit (X/Y/Z) (m/min) : 48/48/48
Geschwindigkeit - Vorschubgeschwindigkeit (m/min) : 10/10/10
Werkzeugmagazin - Anzahl Werkzeuge : 21
Werkzeugmagazin - Werkzeug max Durchmesser/Länge/Gewicht : φ60 mm / 200 mm / 3 kg
Werkzeugmagazin - Max Durchmesser (voll/adjazent) (mm) : 60 / 80
Werkzeugmagazin - Werkzeugwechselzeit (s) : 1.3
Maschine Genauigkeit - Positioniergenauigkeit (X/Y/Z) (mm) : 0.008
Maschine Genauigkeit - Wiederholgenauigkeit (X/Y/Z) (mm) : 0.005
Sonstiges - Direktführungs-Spezifikation (X/Y/Z) (mm) : 30/30/35
Sonstiges - Kugelgewindespindel Spezifikation (X/Y/Z) (mm) : 32/32/32
Sonstiges - Servomotor Spezifikation (X/Y/Z) (N.m) : 9/9/22.5
Sonstiges - Druckluft / Luftdruck : 280 L/min, 6~8 bar
Sonstiges - Gesamter elektrischer Leistungsbedarf (KVA) : 15
Sonstiges - Maschinenaußenmaße (XYZ) (mm) : 1880×2600×2700
Sonstiges - Maschinengewicht (ca.) (kg) : 3300

Technische Daten

• Modell: TC-640
• Spindelkonus / Schnittstelle: BT30
• Spindeldrehzahl: bis zu 20.000 U/min
• Spindelmotorleistung: 3.7 kW (Standard) / 5.5 kW (Option)
• Verfahrwege X/Y/Z: 600 / 400 / 300 mm
• Tischgröße: 700×400 mm
• Max. Tischlast: 300 kg
• ATC Kapazität: bis zu 16–20 Werkzeuge (optional)
• Werkzeugmagazin Positionen: 21
• Werkzeug max Durchmesser/Länge/Gewicht: φ60 mm / 200 mm / 3 kg
• Eilgang (X/Y/Z): 48 m/min
• Schnittvorschub (X/Y/Z): 10 m/min
• Positioniergenauigkeit: 0.008 mm; Wiederholgenauigkeit: 0.005 mm
• Führungsspezifikation (X/Y/Z): 30/30/35 mm
• Kugelgewindespindel (X/Y/Z): 32/32/32 mm
• Servomoment (X/Y/Z): 9 / 9 / 22.5 N·m
• Luftbedarf: 280 L/min bei 6–8 bar
• Elektrische Leistung: 15 KVA
• Maschinengewicht ca.: 3300 kg
