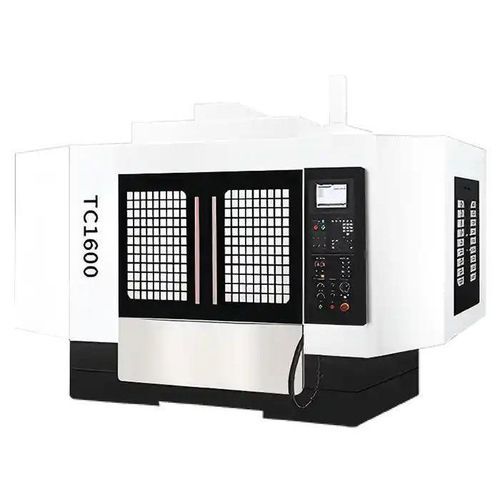

Bohr- und Gewindeschneidmaschine / CNC TC-1600

vertikal3-Achsfür Leiterplatten

Produktübersicht
Die TC-1600 Serie ist ein hochdynamisches vertikales CNC-Bohr- und Gewindezentrum für schnelle Bearbeitungszyklen von kleinen bis mittelgroßen Werkstücken. Mit einer Spindelgeschwindigkeit von 20.000 U/min, 1600 mm X-Hub und 450 kg Tischbelastung ist die Maschine für effizientes Mehrfachbohren, Blindloch-Gewindeschneiden und Taschenkonturierung in Aluminium, Kupfer und technischen Kunststoffen ausgelegt.

Hauptproduktdetails

• Tischgröße (L × B): 1700×400 mm
• Tri-axialer Hub (X / Y / Z): 1600 / 500 / 300 mm
• Maximale Tragfähigkeit (Tisch): 450 kg
• Hauptspindeldrehzahl: 20.000 U/min
• Spindelkonus: BT30 / BT40
• Spindelmotorleistung: 5,5 / 7,5 kW
• Werkzeugmagazin: 21 Plätze (max Werkzeugdurchmesser φ60 mm / Länge 200 mm / Gewicht 3 kg)
• Schnellfahrgeschwindigkeit (X/Y/Z): 30 / 48 / 48 m/min
• Schnittvorschubgeschwindigkeit (X/Y/Z): 10 / 10 / 10 m/min
• Gesamtmaße Maschine (XYZ): 3850 × 2620 × 2370 mm
• Maschinengewicht (ca.): 4100 kg
• Wassertankvolumen: 160 L
• Gesamtstrombedarf: 15 KVA

Kernmerkmale

• 20.000 U/min Hochgeschwindigkeitsspindel: Ermöglicht sehr schnelles Bohren und Gewindeschneiden mit verkürzten Zykluszeiten und gratfreien Kanten.
• Verlängerter X-Hub: 1600 mm für lange Bauteile oder Mehrstationen-Spannvorrichtungen.
• Kompakte Y/Z-Hübe: 500 / 300 mm geeignet für flache oder niedrig profilierte Bauteile mit komplexen Lochbildern.
• 450 kg Tischbelastung: Stabile Unterstützung für mehrere Teile oder schwere Aluminiumprofile.
• Servogesteuerte Achsbewegung: Präzise Vorschubsteuerung für feine Werkzeugeinträge und exakte Positionierung.

Empfohlene Konfigurationen

• Automatischer Werkzeugwechsler (ATC) zur Reduzierung der Stillstandszeiten und zur Steigerung der Multitool-Produktivität.
• Doppelpaletten-System für kontinuierliche Produktion (Bestückung während der Bearbeitung).
• Ölnebel- oder Wasserkühlsystem, um die Werkzeugstandzeit zu verlängern und thermische Stabilität beim Hochgeschwindigkeits-Gewindeschneiden zu gewährleisten.
• Renishaw Werkzeugvoreinsteller / Sonde für automatisierte Werkzeuglängenmessung und Bauteilpositionierung.
• Antivibrationslager zur Verbesserung der Genauigkeit und Lebensdauer der Maschine bei kontinuierlichem Hochgeschwindigkeitsbetrieb.

Anwendungsfall

• Kunde: Hersteller von Präzisionselektronik (Südkorea).
• Anwendungsfall: Hochgeschwindigkeitsbohren und Gewindeschneiden von Aluminiumrahmen für 3C-Produkte.
• Beispielkonfiguration: TC-1600 mit ATC, Doppelpaletten und Kühlniederschlag-System.
• Berichtete Ergebnisse: Durchschnittliche Zykluszeitreduzierung ~35%, Rundheit der Bohrungen innerhalb ±0,01 mm, vollständig geformte Gewinde, stabile Hochgeschwindigkeitsleistung ohne Überhitzung oder Vibrationen.

Produktspezifikationstabelle (ausgewählte Parameter)
Arbeitsbereich — Tri-axialer Hub (X/Y/Z) — Einheit: mm — 1600/500/300
Abstand von Spindelmittellinie zur Säulenführungsoberfläche — Einheit: mm — 516
Abstand vom Spindelkopf zur Werkfläche — Einheit: mm — 150~450
Arbeitstisch — Tischgröße (Länge und Breite) — Einheit: mm — 1700×400
Maximale Tragfähigkeit — Einheit: kg — 450
T-Nut (Anzahl, Breite/Abstand) — — 3×14×121
Hauptspindel — Spindeldrehzahl — Einheit: rpm — 20000
Spindel-Baukonus — — BT30/BT40
Spindelmotorleistung — Einheit: kW — 5,5/7,5
Geschwindigkeit — Schnellfahrgeschwindigkeit (X/Y/Z Achsen) — Einheit: m/min — 30/48/48
Geschwindigkeit — Schnittvorschubgeschwindigkeit — Einheit: m/min — 10/10/10
Werkzeugmagazin — Werkzeuganzahl — — 21
Max Werkzeugdurchmesser/länge/gewicht — — φ60mm/200mm/3kg
Maximaler Durchmesser (voll/nebeneinander) — Einheit: mm — 60/80
Maschinengenauigkeit — Positioniergenauigkeit (X/Y/Z) — Einheit: mm — 0.008
Maschinengenauigkeit — Wiederholgenauigkeit (X/Y/Z) — Einheit: mm — 0.005
Gasquelle/Luftdruck — — 280L/min 6~8bar
Gesamtstrombedarf der Maschine — Einheit: KVA — 15
Wassertankvolumen — Einheit: L — 160
Maschinengröße (XYZ) — Einheit: mm — 3850×2620×2370
Maschinengewicht (ca.) — Einheit: kg — 4100

Technische Spezifikationen

• Modell / Serie: TC-1600 Series
• Spindeldrehzahl: 20.000 U/min
• Spindelkonus: BT30 / BT40
• Spindelmotorleistung: 5,5 kW oder 7,5 kW
• X/Y/Z Verfahrwege: 1600 / 500 / 300 mm
• Tischgröße: 1700 × 400 mm
• Max Tischbelastung: 450 kg
• Werkzeugmagazin: 21 Plätze (Ø max Werkzeug φ60 mm, Länge 200 mm, Gewicht 3 kg)
• Schnellfahrt: X/Y/Z = 30 / 48 / 48 m/min
• Schnittvorschub: X/Y/Z = 10 / 10 / 10 m/min
• Positioniergenauigkeit: 0,008 mm; Wiederholgenauigkeit: 0,005 mm
• Maschinenmaße (L×B×H): 3850 × 2620 × 2370 mm
• Ca. Maschinengewicht: 4100 kg
• Wassertank: 160 L; Elektrische Leistung: 15 KVA; Luft: 280 L/min bei 6–8 bar
