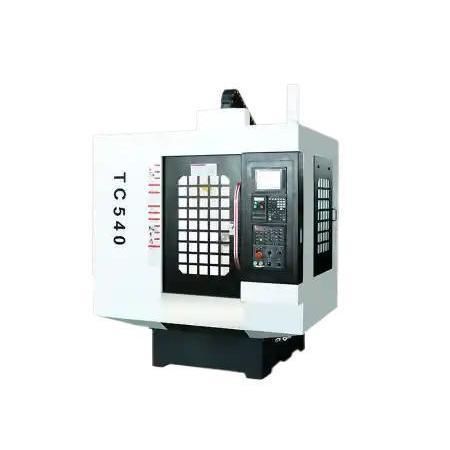

Bohr- und Gewindeschneidmaschine / CNC TC-540

3-Achsfür MetallplatteHochgeschwindigkeit

Überblick
Die TC-540 ist ein kompaktes CNC-Bohr- und Gewindebearbeitungszentrum für die hochdynamische Fertigung kleiner Bauteile. Mit einer 20.000 U/min BT30-Spindel, kompakten X/Y/Z-Verfahrwegen (500/400/300 mm) und einer 300 kg Traglast bietet die Maschine hohe Drehzahlen und präzise Achsbewegungen für dichte Bohrbilder und filigrane Konturen.

Hauptmerkmale

• BT30-Spindel 20.000 U/min: schnelles Bohren und gleichmäßiges Gewindeschneiden, geeignet für Aluminium und Kunststoffe.
• Kompakte Verfahrwege (X/Y/Z = 500 / 400 / 300 mm): optimiert für Kleinteile mit hoher Lochdichte.
• Tragfähigkeit Tisch 300 kg: unterstützt Mehrteilvorrichtungen und Chargenbeladung.
• Leichtes Gussbett und schnelle Beschleunigung: verringert Leerlaufzeiten und erhöht die Zykluseffizienz.
• Flexible CNC-Steuerungsoptionen: kompatibel mit FANUC, Mitsubishi, Siemens oder lokalen Steuerungen.

Empfohlene Konfigurationen

• Werkzeugwechsler (ATC) für Mehrwerkzeug-Abläufe.
• Ölnebel-Kühlsystem zur Verlängerung der Werkzeugstandzeit und Verbesserung der Gewindeoberfläche.
• Werkstücktaster zur Reduzierung der Rüstzeit und Verbesserung der Ausrichtgenauigkeit.
• Antivibrations-Fundamentpads zur Erhöhung der Stabilität im Produktionsumfeld.
• Mehrstationsvorrichtungen zur Chargenbearbeitung von 8–12 Teilen pro Zyklus.

Anwendungsfall

• Kunde: Hersteller von Mobilzubehör (Vietnam).
• Anwendung: Bohren und Gewindeschneiden von Aluminium-SIM-Trays und Gehäusen.
• Konfiguration: TC-540 mit ATC und Doppelspannvorrichtung.
• Ergebnisse: Durchschnittliche Zykluszeit 22 s pro Tray; Lochgenauigkeit ±0,008 mm; Gewindeausbeute 100 %.

Produktspezifikationen (Tabelle)

• Achsenverfahrwege (X/Y/Z): 500 / 400 / 300 mm
• Abstand Spindelachse → Führungsbahn Säule: 466 mm
• Abstand Spindelnase → Arbeitstisch: 150 ~ 450 mm
• Tischgröße (L × B): 650 × 400 mm
• Max. Tragfähigkeit: 300 kg
• T-Nuten (Anzahl × Breite × Abstand): 3 × 14 × 121 mm
• Spindeldrehzahl: 20.000 U/min
• Spindelkonus: BT30
• Spindelmotorleistung: 3,7 kW (Std) / 5,5 kW (Option)
• Eilgang (X/Y/Z): 48 / 48 / 48 m/min
• Schnittvorschub (X/Y/Z): 10 / 10 / 10 m/min
• Werkzeugmagazin: 21 Werkzeuge
• Max. Werkzeug Ø/L/Gewicht: φ60 mm / 200 mm / 3 kg
• Max. Durchmesser (voll / benachbart): 60 / 80 mm
• Positioniergenauigkeit (X/Y/Z): 0,008 mm
• Wiederholgenauigkeit (X/Y/Z): 0,005 mm
• Druckluft: 280 L/min bei 6–8 bar
• Gesamtleistung: 15 KVA
• Kühlmitteltank Volumen: 160 L
• Maschinenabmessungen (L × B × H): 1880 × 2600 × 2700 mm
• Maschinengewicht (ca.): 3200 kg

Eigenschaften / technische Spezifikationen

• Modell / Serie: TC-540
• Tischgröße: 650 × 400 mm
• X / Y / Z Verfahrwege: 500 / 400 / 300 mm
• Max. Tragfähigkeit: 300 kg
• Spindeldrehzahl: 20.000 U/min
• Spindelkonus: BT30
• Spindelleistung: 3,7 kW (Std) / 5,5 kW (Opt)
• Eilgang: 48 m/min (X/Y/Z)
• Schnittvorschub: 10 m/min (X/Y/Z)
• Werkzeugmagazin: 21 Plätze
• Max. Werkzeuggröße: φ60 mm / 200 mm / 3 kg
• Positioniergenauigkeit: 0,008 mm; Wiederholgenauigkeit: 0,005 mm
• T-Nuten: 3 × 14 × 121 mm
• Druckluft: 280 L/min @ 6–8 bar
• Gesamtleistung: 15 KVA
• Kühlmittelkapazität: 160 L
• Maschinenmaße: 1880 × 2600 × 2700 mm
• Maschinengewicht: ca. 3200 kg
