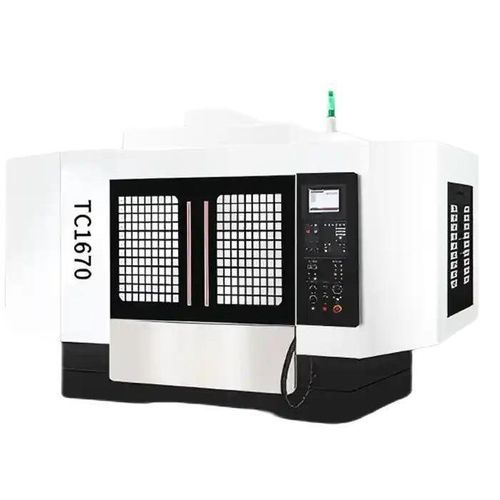

Bohr- und Gewindeschneidmaschine / CNC TC-1675

Werkbank3-Achsfür Platten

Produktübersicht
Die TC-1675 ist ein großformatiges Hochgeschwindigkeits-CNC-Bohr- und Gewindezentrum für die präzise Bearbeitung großer Platten, Tafeln und mehrlochiger Bauteile. Optimiert für Seriengewindeschneiden, mehrseitiges Bohren und Mikrobohren von Aluminium- und Nichteisenlegierungen, bietet es hohe Produktivität mit gratfreien Bohrungen und Hochgeschwindigkeits-Gewindeschneiden.

Hauptdaten

• Tischgröße (Bank): 1700×650 mm
• Achsenhub (X / Y / Z): 1800 / 750 / 400 mm (Hinweis: die Spezifikationstabelle auf der Seite listet in einer Zeile 1600/750/400 mm)
• Maximale Tragfähigkeit: 500 kg
• Spindeldrehzahl: 20,000 rpm

Hauptmerkmale

• Extra große Arbeitsfläche: 1700×650 mm Tisch nimmt lange Platten, Tafeln und Werkzeugplatten ohne Umspannen auf.
• Verlängerter X-Hub (1800 mm Option): ermöglicht die Bearbeitung von Ganzlängenbauteilen in einem Durchgang zur Reduzierung von Spannkosten und Bearbeitungszeit.
• Hochgeschwindigkeits-Spindel (20,000 rpm): sorgt für sauberes Gewindeschneiden und gratfreies Mikrobohren in Aluminium- und Magnesiumlegierungen.
• Schneller Werkzeugwechsel und präzise Positionierung: verbessert die Zykluszeit bei Mehrlochbohr- und Gewindeschneidoperationen.
• Hohe Tragfähigkeit (500 kg): geeignet für dicke Platten und große Formspannvorrichtungen.

Empfohlene Konfigurationen

• Hochgeschwindigkeits-Servo-ATC (Automatischer Werkzeugwechsler) — reduziert Zykluszeiten bei Mehrwerkzeugbearbeitung.
• Nebelabsaugungssystem — verbessert die Arbeitsumgebung und Späneförderung.
• Durchspindelkühlung — unerlässlich für Tieflochgewindeschneiden und Langbohranwendungen.
• Automatischer Palettenwechsler (APC) — erhöht die Produktivität in der Serienfertigung.
• CCD-Positioniersystem — zur Vorrichtungsprüfung und automatischen Korrektur der Werkstückausrichtung.

Anwendungsfall

• Kunde: 5G-Aluminiumgehäuselieferant (China).
• Werkstück: dünnwandige Aluminiumgehäuse mit ca. 70 Gewindelöchern.
• Setup: TC-1675 mit 20-fach Servo-ATC und Durchspindelkühlung.
• Ergebnisse: Gewindesteigungsabweichung < ±0,01 mm; Zykluszeit < 80 s pro Gehäuse; Bohrungsrundheitsabweichung < 5 μm; keine Gewindefehler bei Hochgeschwindigkeits-Gewindetriebszyklen berichtet.

Produktspezifikationen (aus Tabelle entnommen)

• Achsenhub (X/Y/Z): 1600/750/400 mm (siehe Hinweis zu 1800/750/400)
• Abstand von Hauptspindel zum Arbeitstisch: 150–550 mm
• Tischgröße (L×B): 1700×650 mm
• Maximale Tragfähigkeit: 500 kg
• T-Nut (Anzahl × Breite × Abstand): 5×14×130
• Spindelbohrung / Konus: φ100 mm / BT30
• Spindeldrehzahl: 20,000 rpm
• Spindelmotorleistung: 3,7 / 5,5 kW
• Schnellfahrt (X/Y/Z): 30 / 36 / 48 m/min
• Schnitt-/Vorschubgeschwindigkeit: 10 / 10 / 10 m/min
• Werkzeugmagazin: 21 Plätze; Werkzeug max Ø φ60 mm / Länge 200 mm / Gewicht 3 kg
• Wechselzeit Werkzeug: 1,3 s (Werkzeug-Werkzeug)
• Positioniergenauigkeit: 0,012 mm; Wiederholgenauigkeit: 0,008 mm
• Linearführungen (X/Y/Z): 35 / 35 / 45 mm
• Kugelgewindetriebe (X/Y/Z): 40 / 32 / 36 mm
• Servomotordrehmoment (X/Y/Z): 13,7 / 13,7 / 22,5 N·m
• Druckluftversorgung: 280 L/min, 6–8 bar
• Elektrische Gesamtleistung: 15 KVA
• Gesamtmaße (X×Y×Z): 4000 × 3400 × 3100 mm
• Maschinengewicht (ca.): 6200 kg

Technische Daten

• Modell: TC-1675
• Marke: MINNUO
• Tischgröße: 1700×650 mm
• Achsen (X/Y/Z): 1800 / 750 / 400 mm (Modellangabe) — Tabellenzeile: 1600/750/400 mm
• Max. Belastung: 500 kg
• Spindeldrehzahl: 20,000 rpm
• Spindelkonus: BT30; Spindelloch: φ100 mm
• Spindelleistung: 3,7 kW oder 5,5 kW
• Werkzeugmagazin: 21 Plätze; Ø max φ60 mm / 200 mm / 3 kg
• Schnellfahrt (X/Y/Z): 30 / 36 / 48 m/min
• Positioniergenauigkeit: 0,012 mm; Wiederholgenauigkeit: 0,008 mm
• Kugelgewindemaße: 40 / 32 / 36 mm
• Führungen: 35 / 35 / 45 mm
• Gesamtstrombedarf: 15 KVA
• Ungefähres Gewicht: 6200 kg
