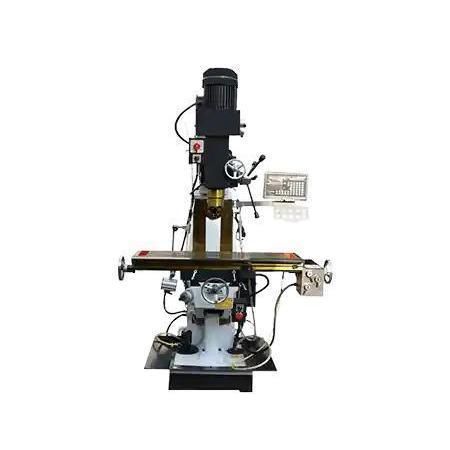

Vertikale Bohr- und Fräsmaschine ZX7550CW

für Stahlfür MetallplatteHochpräzision

Produktbeschreibung
Die ZX7550CW ist eine kompakte vertikale Bohr- und Fräsmaschine, ausgelegt für vielseitige Bearbeitungen in industriellen und schulischen Umgebungen. Sie vereint Bohren, Fräsen, Ausbohren, Schleifen und Gewindeschneiden in einer Einheit und eignet sich für Kleinserienfertigung, Werkzeugreparatur und Prototypenbau.

Allgemeine Informationen

• Tischgröße: 1000×240 mm
• Max. Stirnfräsbreite: 100 mm
• Max. Bohrlochdurchmesser: 50 mm

Hauptmerkmale

• Fünf integrierte Funktionen: Bohren, Fräsen, Ausbohren, Schleifen, Gewindeschneiden
• Vertikaler Spindelkopf, 90° schwenkbar für Winkelbearbeitungen
• Kompakte Stellfläche für Werkstätten, Schulungszentren und Werkzeugräume
• Optional: automatische Vorschubsteuerung und digitale Ablesung (DRO)
• Gusseisenbett und gehärtete Führungen für Steifigkeit und Lebensdauer

Empfohlene Konfigurationen

• Spindelsystem: drehzahlverstellbare Spindel
• Arbeitstisch: T-Nuten-Tisch; ±45° schwenkbarer Tisch; Optionen: Rundtisch oder Teilkopf
• Vorschubsystem: manueller Vorschub serienmäßig; elektrischer/automatischer Vorschub optional
• Kühlung & Schmierung: Kühlsprühvorrichtung; optionale zentrale Ölschmierung
• Spanntechnik: Standardspannmittel; Option Schnellwechselfixierung
• Sicherheit & Zubehör: Hochgeschwindigkeits-Werkzeugrevolver (45°), DRO, Schutzhauben, Notausschalter, Sicherheitsverriegelung, LED-Arbeitsleuchte, Trennscheibe

Anwendungsfall

• Kunde: Werkzeugbauwerkstatt (regionales Beispiel)
• Werkstück: Vorrichtungen und Stahlwinkel für Maschinenwartung
• Setup: ZX7550CW mit DRO und automatischem Vorschub (Beispielkonfiguration)
• Ergebnisse: Nutfräsgenauigkeit ≤±0,02 mm; Betriebszeit um ~35% reduziert durch Multi-Prozess-Fähigkeit; Oberflächenrauheit Ra ≤1,6 μm bei unlegiertem Stahl
• Kundenrückmeldung: entspricht den Anforderungen bei geringem Volumen und hoher Variantenvielfalt

Technische Daten / Spezifikationen

• Tisch: 1000×240 mm (T-Nuten-Option)
• Max. Stirnfräsbreite: 100 mm
• Max. Bohrlochdurchmesser: 50 mm
• Kombinierte Funktionen: Bohren, Fräsen, Ausbohren, Schleifen, Gewindeschneiden
• Spindel: drehzahlverstellbar (konfigurierbar)
• Spindelkopf: vertikal, 90° drehbar für Winkelbearbeitung
• Tischoptionen: ±45° schwenkbar; Rundtisch/Teilkopf verfügbar
• Vorschub: manuell serienmäßig; elektrisch/automatisch optional
• Kühlung: Kühlsprühvorrichtung
• Schmierung: optionale zentrale Ölschmierung
• Konstruktion: Gusseisenbett; gehärtete Führungen
• Spanntechnik: Standardspannmittel; Schnellwechseloption
• Sicherheit: Schutzhauben, Notausschalter, Verriegelung, LED-Arbeitsleuchte
• Typische Genauigkeit (Beispiel): Nutfräsen ≤±0,02 mm; Oberflächenrauheit Ra ≤1,6 μm (unlegierter Stahl)
