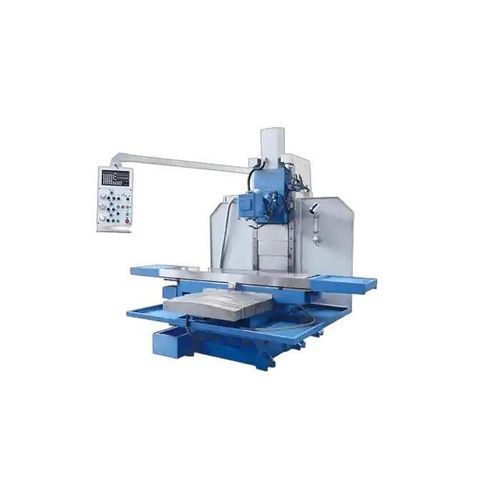

CNC-Fräsmaschine / 3-Achs XK715

horizontalfür Stahlmit festem Tisch

Übersicht
Die CNC-Bettfräsmaschinen der Serie XK715/XK716 sind für großformatige Zerspanungsaufgaben konzipiert, die Steifigkeit, Präzision und Effizienz erfordern. Mit festem Bett und beweglicher Säule/Fräskopf bietet die Maschine hohe Struktursteifigkeit für tiefe und lange Schnitte. Sie kombiniert servoangetriebene Vorschubsysteme, hochwertige legierte Stahlspindeln und fortschrittliche Kühlung und unterstützt sowohl vertikale als auch horizontale Bearbeitungen, wodurch sie sich für den Einsatz in Schwermaschinenbau, Formenbau und Energietechnik eignet.

Hauptabmessungen

• Tischgröße: 2500 × 600 mm
• Verfahrweg Tisch - X: 1800 mm
• Verfahrweg Tisch - Y: 700 mm

Hauptmerkmale

• Große Verfahrwege und Tragfähigkeit: 1800 mm X-Achse und 700 mm Y-Achse für großformatige Werkstücke.
• Präzisionsspindel-Technologie: Spindel aus hochwertigem legiertem Stahl, dynamisch ausgewuchtet und gelagert auf vorgespannten Keramiklagern mit Ölnebel-Schmierung für lange Lebensdauer.
• Effizientes Temperaturkontrollsystem: großflächiger Kühlmittelstrom mit zweistufiger Filtration und Öl-Wasser-Trennung zur Erhaltung konstanter Schnittbedingungen und Reduzierung des Wartungsaufwands.
• Fortschrittlicher CNC-Vorschubmechanismus: ±0,005 mm geschlossene Regelkreis-Positioniergenauigkeit mit intelligenter Servo-Vorschubanpassung für bessere Wiederholgenauigkeit.
• Unterstützung für beides Bearbeitungsarten: konfigurierbar für vertikale und horizontale Bearbeitung mit optionalen Drehvorrichtungen für erweiterte Einsatzmöglichkeiten.

Empfohlene Konfigurationen

• Spindelsystem: stufenlos regelbare Spindel, 360° drehbarer Kopf
• Arbeitstisch: großformatiger horizontaler ±45° drehbarer Tisch
• Vorschubsystem: Kugelgewindetriebe auf drei Achsen, manuelle Vorschuboption, elektrische Vorschubeinstellung
• Kühlung und Schmierung: Kühlschmierstoff-Sprühanlage, Kühlwassertank, automatische elektronische Schmierpumpe
• Spannsystem: Teilkopf, kundenspezifische Vorrichtungen
• Antriebssystem: unabhängige Servomotorantriebe auf drei Achsen
• Präzisionsführungen: Rollenführungen oder Gleitführungen (konfigurierbar)
• Sonstiges (Sicherheitsschutz): 45° Hochgeschwindigkeits-Werkzeugrevolver, digitale Anzeige, Teilkopf, E-Handrad, Schutzabdeckungen, Notaustaster, Sicherheitsverriegelung

Anwendungsfall

• Kunde: Hersteller von schweren Baumaschinen – Indien
• Werkstück: Stahlgrundplatten und Rahmentruktur für Bagger
• Einrichtung: XK716 mit 4. Achse CNC-Drehtisch und Spindelkühlungseinheit
• Ergebnisse: ±0,01 mm Planheit über 1200 mm Länge gehalten; Reduzierung der Bearbeitungszykluszeit um 25 % durch optimierte Vorschub- und Rotationsindexierung; verbesserte Werkstückkonsistenz und Oberflächenqualität bei mehrschichtigem Schichtbetrieb
• Kundenrückmeldung: "Diese Maschine übertraf unsere Erwartungen hinsichtlich Steifigkeit und Durchsatz. Ihre Fähigkeit, die Präzision unter Last zu halten, machte sie zur idealen Wahl für unsere großen Strukturteile."

Technische Daten

• Marke: MINNUO
• Modell / Serie: XK715/XK716 Series
• Tisch: 2500 × 600 mm
• X-Achsen-Verfahrweg: 1800 mm
• Y-Achsen-Verfahrweg: 700 mm
• Spindel: Hochwertige legierte Stahlspindel, dynamisch ausgewuchtet; vorgespanntes Keramiklager; Ölnebel-Schmierung; stufenlose Drehzahl (empfohlen)
• Positioniergenauigkeit: ±0,005 mm im geschlossenen Regelkreis (Vorschubsystem)
• Vorschubantrieb: unabhängige Servomotorantriebe auf drei Achsen; Kugelgewindetriebe auf drei Achsen
• Tischoptionen: großformatiger horizontaler ±45° drehbarer Tisch; optionale Drehvorrichtungen (4. Achse)
• Kühlung & Filtration: großflächiger Kühlmittelstrom mit zweistufiger Filtration und Öl-Wasser-Trennung; Kühlwassertank
• Schmierung: automatische elektronische Schmierpumpe
• Spannung & Werkzeug: Teilkopf; kundenspezifische Vorrichtungen; 45° Hochgeschwindigkeits-Werkzeugrevolver
• Führungen: Rollenführungen oder Gleitführungen (konfigurierbar)
• Typische Anwendungen: Komponenten für Schwermaschinen, Formenbau, Energieausrüstung, große Strukturteile
