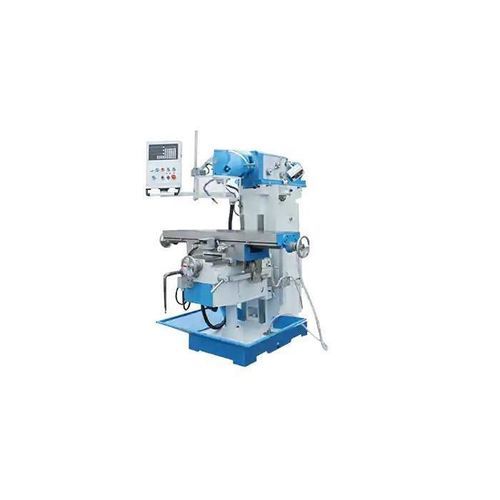

3-Achs-Fräsmaschine XL6230C

vertikalSäulenmit Servoantrieb

Übersicht
Die XL6230-Baureihe vertikaler Ram-Fräsmaschinen bietet eine steife und wirtschaftliche Bearbeitungsplattform mit einem abgeschreckten HT250-Gussram und handgestrichenen Führungsflächen zur langfristigen Genauigkeit. Sie ist als manuelle Ausführung oder mit optionaler servounterstützter Tischvorschub verfügbar und für die Nachrüstung mit DRO oder CNC ausgelegt, um stufenweise Automatisierung zu ermöglichen.

Hauptmerkmale

• Härteter Ram & Führungen: Abgeschreckter HT250-Gussram und gehärtete Führungsbahnen mit handgestrichenen Oberflächen für dauerhafte Steifigkeit und Verschleißfestigkeit.
• Präziser Vorschub: X/Y/Z-Achsen mit gehärteten Gleitbahnen; optionale vorgespannten Kugelgewindetriebe für verbesserte Positioniergenauigkeit.
• Manuelle Bedienung mit Feineinstellung: Große Handräder und Feinstellgriffe ermöglichen präzise manuelle Feinarbeiten.
• Servogetriebener Tischvorschub (Option): Optionaler dreiachsiger Servovorschub erhöht die Wiederholgenauigkeit und reduziert die Bedienerbelastung bei langen oder wiederkehrenden Schnitten.
• Upgrade-fähige Architektur: Maschine unterstützt DRO-Installation und CNC-Retrofit, was schrittweise Investitionen in automatisierte Fertigung erlaubt.

Empfohlene Konfigurationen

• Spindelsystem: Drehzahlverstellbare Spindel.
• Arbeitstisch: T-Nut Tisch; optional ±45° Schwenktisch, Drehtisch, Koordinatensystem-Unterstützung.
• Vorschubsystem: Manueller Vorschub mit großen Handrädern; elektrische Vorschubverstellung und Servo-Tischvorschub verfügbar.
• Kühlung und Schmierung: Kühlsprühvorrichtung; optionale automatische zentrale Schmierung.
• Spannsystem: Standardaufspannungen und Schnellwechsel-Spannvorrichtungen unterstützt.
• Präzisionsführungen: Wahlweise Rollenführungen oder Gleitführungen.
• Sicherheit & Zubehör: Schutzabdeckungen, Not-Aus, Sicherheitsverriegelung, LED-Arbeitsleuchte, Teilapparat-Unterstützung, optionale Hochgeschwindigkeits-Turret.

Modelltabelle (Hauptmaße)
Tischgröße: 1370×300 mm
T-Nuten (Anz./Breite/Teilung): 3/14/80 mm
Max. Tischhub X/Y/Z: 1000/380/400 mm

Anwendungsfall

• Kunde: Werkzeughersteller – Indonesien.
• Werkstück: Stahl-Aufspannplatten und flanschierte Halterungen.
• Konfiguration: XL6230 mit optionalem DRO und servounterstütztem Tischvorschub.
• Ergebnisse: Maßhaltigkeit erreicht innerhalb ±0,02 mm; Schleifzeit um 25 % reduziert durch den Servo-Vorschub.
• Kundenfeedback: „Die XL6230 bietet konstante Steifigkeit und einen klaren Weg von manueller zu CNC-unterstützter Produktion.“

Spezifikationen / Technische Daten

• Modell: XL6230C (XL6230 Serie).
• Tischgröße: 1370 × 300 mm.
• T-Nuten: 3 Nuten, 14 mm Breite, 80 mm Teilung.
• Max. Verfahrweg (X/Y/Z): 1000 / 380 / 400 mm.
• Ram und Führungen: Gehärtet (abgeschreckter HT250-Guss), handgestrichene Oberflächen.
• Vorschuboptionen: Manueller Vorschub mit großen Handrädern; optionaler dreiachsiger Servo-Tischvorschub; optionale vorgespannt Kugelgewindetriebe.
• Aufrüstbarkeit: Unterstützt DRO und CNC-Retrofit.
• Spindel: Drehzahlverstellbare Spindel (empfohlen).
• Tischoptionen: T-Nut Tisch, ±45° Schwenktisch, Drehtisch und Koordinatensystem-Unterstützung.
• Kühlung/Schmierung: Kühlsprühvorrichtung; optionale automatische zentrale Schmierung.
• Spannung: Standardaufspannungen und Schnellwechsel-Spannvorrichtungen unterstützt.
• Sicherheit/Funktionen: Schutzabdeckungen, Not-Aus, Sicherheitsverriegelung, LED-Arbeitsleuchte, Teilapparat-Unterstützung, optionale Hochgeschwindigkeits-Turret.
