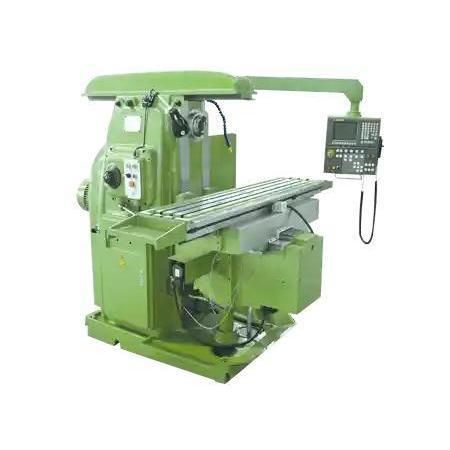

CNC-Fräsmaschine / 4-Achs XK6032

universellDrehtischSchwenkbarer Drehtisch

Übersicht
Die XK6032 Serie ist eine universelle CNC-Fräsmaschine für flexibles Mehrflächen-Bearbeiten in vertikaler und horizontaler Ausführung. Mit einer CNC-Drehtischoption für 360° Automatik-Indexierung und ±0,001° Genauigkeit ermöglicht sie simultane 4-Achsen-Bearbeitung für winklige, zylindrische und komplexe prismatische Bauteile. Sie reduziert Aufspannungen und erhöht die Prozesswiederholbarkeit für Serienfertigung und Prototypenbau.

Hauptmerkmale

• Großer Arbeitstisch: 1325×320 mm Tisch mit 300 kg Tragfähigkeit für sicheres Spannen langer oder schwerer Bauteile.
• Verfahrwege: X 700 mm, Y 300 mm, Z 350 mm zur Aufnahme unterschiedlicher Bauteilgrößen und -geometrien.
• CNC-Drehtisch: 360° automatische Indexierung und ±0,001° Positioniergenauigkeit für indexierte und 4-Achsen-Operationen.
• Multimodus-Bearbeitung: Vertikal- und Horizontalfräsen, Bohren und Ausdrehen in einer Aufspannung.
• Stabile Bauweise: Steifer Rahmen und fortschrittliche CNC-Steuerung für stabile Bewegungen und konstante Toleranzen unter Last.

Empfohlene Konfigurationen

• Spindel: Drehzahlverstellbare Spindel (empfohlen) zur Anpassung an Schnittbedingungen.
• Tischoptionen: T-Nut-Tisch, ±45°-Schwenktisch, Koordinatensystem-Integration und Drehtisch.
• Vorschub: Handvorschub mit elektrischer Vorschubanpassung als Option für präzise Positionierung.
• Kühlung & Schmierung: Kühler-Sprühvorrichtung und zentrale automatische Ölschmierung.
• Spannsystem: Standardspannvorrichtungen mit Schnellwechseleinrichtung zur Reduzierung der Rüstzeiten.
• Führungsschienen: Rollen- oder Gleitführungen je nach dynamischen Steifigkeitsanforderungen.
• Sicherheit & Zubehör: 45° Hochgeschwindigkeits-Werkzeuggestell, digitale Ablesung (DRO), Teilkopf, Schutzabdeckungen, Not-Aus, Sicherheitsverriegelung, LED-Arbeitsleuchte, Trennscheibe.

Anwendungsfall

• Kunde: Hersteller von Maschinenbauteilen (Südkorea).
• Werkstück: Getriebeflansche und Zahnradgehäuse aus Rundmaterial bearbeitet.
• Aufbau: XK6032 mit CNC-Drehtisch und DRO-System.
• Ergebnisse: Bearbeitungstoleranzen innerhalb ±0,015 mm auf multi-winkeligen Flächen erhalten; Rüstzeiten um ~40 % reduziert durch 4-Achsen-Programme; verbesserte Konsistenz der Oberflächenbeschaffenheit und geringerer manueller Eingriff.
• Kundenrückmeldung: „Die XK6032 hat unseren Flanschbearbeitungsprozess gestrafft und die Durchsatzleistung erhöht, ohne Präzision einzubüßen.“

Technische Daten

• Tischgröße: 1325×320 mm
• Tischbelastung: 300 kg
• X/Y/Z Verfahrwege: 700 / 300 / 350 mm
• Drehtisch: 360° automatische Indexierung, ±0,001° Indexiergenauigkeit
• Bearbeitungsmöglichkeit: Vollständige simultane 4-Achsen-Bearbeitung (vertikale & horizontale Modi)
• Spindel: Drehzahlverstellbare Spindel (empfohlen)
• Tischdetails: T-Nut-Tisch; ±45° schwenkbarer Tisch optional; Drehtisch- und Koordinatensystemunterstützung
• Vorschub: Handvorschub mit elektrischer Verstelloption
• Kühlung & Schmierung: Kühlsprühvorrichtung; zentrale automatische Ölschmierung
• Spannung: Standardspannmittel und Schnellwechselsystem
• Führungen: Rollen- oder Gleitführungen hoher Präzision
• Sicherheit & Schutz: Schutzabdeckungen, Not-Aus, Sicherheitsverriegelung, LED-Arbeitsleuchte, DRO, Teilkopf
