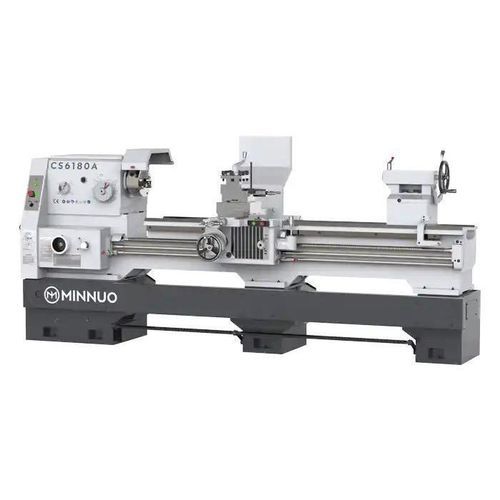

Konventionelle Drehmaschine C series

horizontalFlachbettmit Riemenantrieb

Übersicht Die C6132/C6160 ist eine vielseitige manuelle Drehmaschine, die sich zum Drehen von Wellen, Flanschen und zylindrischen Teilen eignet. Sie verarbeitet Werkstückdurchmesser von 320 mm bis 600 mm, bietet zuverlässige Leistung und benutzerfreundliche mechanische Bedienelemente für allgemeine Bearbeitungen, Werkstattreparaturen und leichte Fertigung. Hauptmerkmale

• Flexibler Größenbereich: C6132 max. Drehdurchmesser Ø320 mm; C6160 max. Drehdurchmesser Ø600 mm.
• Großer Schwenkbereich über Sattel: bis Ø800 mm - ideal für kurze Teile mit großem Durchmesser und komplexen Konturen.
• 52 mm Spindelbohrung: unterstützt Hohlwellen und Stangenmaterialien mit mittlerem Durchmesser.
• Einfach zu bedienendes mechanisches Layout: traditionelle manuelle Steuerung und Getriebevorschub für eine niedrige Lernkurve und hohe Benutzerfreundlichkeit.
• Robustes Bett und Führungen: lang anhaltende Präzision und Vibrationsfestigkeit bei härteren Schnitten.

Empfohlene Konfigurationen

• Spindel: Hochpräzise Spindeloptionen (z.B., SKF, NSK).
• Futter: Dreibackenfutter mit Futterschutzvorrichtung; optional manuelles unabhängiges Vierbackenfutter.
• Antriebssystem: Riemenantrieb oder Motorantrieb als Option.
• Revolver: Einzelrevolver mit quadratischer Werkzeugaufnahme.
• Kühlsystem: konventionelles oder eingebautes Kühlsystem.
• Abstützung: Lünette, Mitlauflünette verfügbar.
• Weitere Optionen: Mittenauflage, Schutzabdeckung, manueller Reitstock, Arbeitsleuchte.

Anwendungskoffer

• Kunde: Geräte-Reparaturzentrum (Osteuropa).
• Maschine im Fallbeispiel: C6160 mit 3-Backenfutter und Lünette.
• Anwendungsfall: Wellenreparatur, Aufbohren von Hülsen, Gewindeschneiden von Rohrenden.
• Leistungsmerkmale: erreichte Rundlaufgenauigkeit innerhalb von ±0,03 mm; einfache Bedienung mit minimalem Schulungsaufwand; langlebig im Dauerbetrieb im Zweischichtbetrieb; Getriebe wechselt sanft und gleichmäßig das Gewinde.

Produktspezifikationen (Zusammenfassung) Parameter | C6132 / C6232 | C6136 | C6140 | C6160 Bearbeitungskapazität - Maximaler Werkstückdurchmesser auf dem Bett | 320 mm | 360 mm | 400 mm | 600 mm Max. Drehdurchmesser am Schleifteller | 200 mm | 200 mm | 230 mm | 440 mm Max. Drehdurchmesser am Sattel | 590 mm | 590 mm | 630 mm | 800 mm Achsabstand (verfügbare Längen) | 750 / 1000 / 1500 / 2000 mm (variiert je nach Modell) | 750 / 1000 mm | 750 / 1000 mm | 750 / 1000 / 1500 / 2000 mm Durchmesser der Spindelbohrung | 52 mm | 52 mm | 52 mm | 52 mm Spindelendgröße | SO-C6 | SO-C6 | SO-C6 | ISO-C6 Spindelkegelbohrung | MT6 | MT6 | MT6 | MT6 | MT6 Spindeldrehzahlbereich (Stufen) | 36-1600 rpm (9 Stufen) | 36-1600 rpm (9 Stufen) | 36-1600 rpm (9 Stufen) | 36-1600 rpm (12 Stufen) Vorschub - Metrischer Gewindebereich | 0,5-14 mm (18 Typen) | 0,5-14 mm (18 Typen) | 0,5-14 mm (18 Typen) | 0,5-14 mm (18 Typen) Vorschub - Inch-Gewindebereich | 2-40 / Zoll (28 Typen) | 2-40 / Zoll (28 Typen) | 2-40 / Zoll (28 Typen) | 2-40 / Zoll (28 Typen) Vorschub - Modularer Gewindebereich | 0,25-3,5 mπ (17 Typen) | 0,25-3,5 mπ (17 Typen) | 0,25-3,5 mπ (17 Typen) | 0,25-3,5 mπ (17 Typen) Hub der kleinen Werkzeugaufnahme | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm Querschlittenweg | 180 mm | 180 mm | 180 mm | 180 mm Werkzeugständer-Querschnitt | 20 × 20 mm² | 20 × 20 mm² | 20 × 20 mm² | 22 × 22 mm² Durchmesser der Reitstockpinole | 75 mm (alle Modelle) Reitstockpinole konisch | MT5 (alle Modelle) Verfahrweg der Reitstockpinole | 160 mm (alle Modelle) Hauptmotorleistung | 4 kW (C6132), 4/5,5 kW (C6136), 4 kW (C6140), 7,5 kW (C6160) Gesamtabmessungen der Maschine (Beispiele nach Achsabstand) | Für 750 mm: 2100 × 1150 × 1550 mm (typisch); für 1000 mm: 2350 × 1150 × 1550 mm / 2350 × 1150 × 1750 mm (modellabhängig); für 1500 mm und 2000 mm vergrößern sich die Längen entsprechend. Gewicht (ca.) | C6132: 1300-1800 kg; C6136: 1500-1600 kg; C6140: 1500-1600 kg; C6160: 1800-2300 kg Caractéristiques / Spécifications techniques

• Werkstückkapazitätsbereich: Ø320-Ø600 mm je nach Modell.
• Sattelschwenkbereich: Ø590-Ø800 mm je nach Modell.
• Spindelbohrung: 52 mm.
• Spindelkegel: MT6; Spindelende: SO-C6 / ISO-C6 je nach Modell.
• Drehzahlbereich: bis 1600 U/min (Stufengetriebe; Anzahl der Stufen je nach Modell).
• Gewindefähigkeit: metrische, zöllige und modulare Bereiche enthalten (mehrere wählbare Typen).
• Werkzeughalter: quadratischer Werkzeughalter, typischer Querschnitt 20×20 mm² (22×22 mm² bei größerem Modell).
• Reitstock: MT5-Kegel, 75 mm Hülsendurchmesser, 160 mm Verfahrweg.
• Hauptmotoroptionen: von 4 kW bis 7,5 kW je nach Modell.
• Typische Maschinengrundflächen und Gewichte variieren je nach Spitzenweite und Modell (siehe Spezifikationstabelle oben).
