CNC-Drehmaschine MN32i
horizontal2-AchsFlachbett

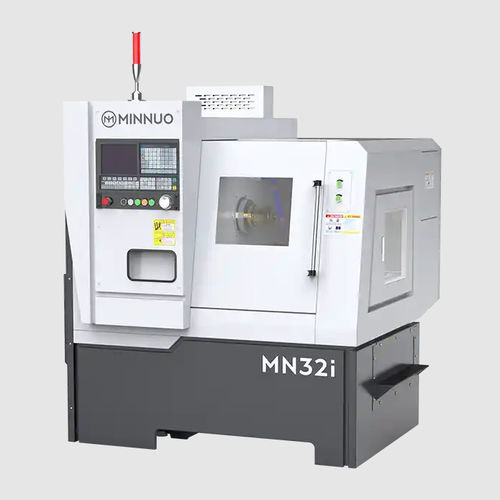

CNC-Drehmaschine - MN32i - Minnuo - horizontal / 2-Achs / Flachbett
CNC-Drehmaschine - MN32i - Minnuo - horizontal / 2-Achs / Flachbett
CNC-Drehmaschine - MN32i - Minnuo - horizontal / 2-Achs / Flachbett - Bild - 2
CNC-Drehmaschine - MN32i - Minnuo - horizontal / 2-Achs / Flachbett - Bild - 3
CNC-Drehmaschine - MN32i - Minnuo - horizontal / 2-Achs / Flachbett - Bild - 4
CNC-Drehmaschine - MN32i - Minnuo - horizontal / 2-Achs / Flachbett - Bild - 5
CNC-Drehmaschine - MN32i - Minnuo - horizontal / 2-Achs / Flachbett - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Achszahl
2-Achs
Struktur
Flachbett
Spindelnase
A2-5
Anzahl Werkzeuge
8 Werkzeuge
Antriebssystem
mit Servoantrieb
Anwendungsbereich
für die Produktion kleiner Teile, für Wellenbearbeitung, für Stangenbearbeitung, für Massenproduktion, für Ventile und Flansche
Leistung
Hochpräzision, hohe Festigkeit, leistungsstark, Hochgeschwindigkeit, hohe Produktivität
Zusatzfunktion
Gewindebohren
Optionen und Zubehör
mit automatischem Be- und Entladen, mit integriertem Stangenlader, mit Portalroboter
Durchmesser

48 mm
(1,89 in)

Rotationsgeschwindigkeit

Max: 4.000 rpm
(25.132,741 rad.min-1)

Min: 50 rpm
(314,159 rad.min-1)

Durchmesser des Werkstücks

70 mm
(3 in)

Max. Schnittdurchmesser

320 mm
(13 in)

Max. Schnittlänge

280 mm
(11 in)

Stangendurchlass

39 mm
(2 in)

X-Hub

280 mm
(11 in)

Z-Hub

330 mm
(13 in)

Schnellvorschub auf x-Achse

0 m/s
(0 ft/s)

Schnellvorschub auf z-Achse

0 m/s
(0 ft/s)

Nominalleistung

3,7 kW
(5 hp)

Gesamtlänge

1.620 mm
(64 in)

Gesamtbreite

1.420 mm
(56 in)

Gesamthöhe

1.700 mm
(67 in)

Gewicht

1.400 kg
(3.086 lb)

Beschreibung

Übersicht Die MN32i ist eine kompakte, hochsteife Flachbett-CNC-Drehmaschine, entwickelt für die Bearbeitung von Stangen- und Scheibenteilen. Sie liefert präzises Drehen mit einer maximalen Stangendurchlass von Ø39 mm und einem Drehdurchmesser bis Ø320 mm. Mit Verfahrwegen von X = 280 mm und Z = 330 mm bietet die MN32i stabile Leistung, lange Werkzeuglebensdauer und hohe Produktivität bei geringem Platzbedarf.

Modelldetails
  • Max. Stangendurchlass: 39 mm
  • Max. Bearbeitungsdurchmesser (Scheibe): 320 mm
  • X-Achsen-Hub: 280 mm
  • Z-Achsen-Hub: 330 mm

Hauptmerkmale
  • Max. Stangendurchlass Ø39 mm: Geeignet für Zuführung kleiner Wellen, Bolzen und Verbindungsteile mittels Stangenlader.
  • Max. Drehdurchmesser Ø320 mm: Ermöglicht die Bearbeitung breiterer Scheibenteile und Flansche im Flachbett-Layout.
  • Verfahrbereich: X = 280 mm / Z = 330 mm: Unterstützt kompakte, effiziente Bearbeitungen für Klein- bis Mittelstückgrößen.
  • Flachbettbauweise mit starker Spannkraft: Erhöht die Steifigkeit für stangengeführte oder kraftintensive Drehanwendungen.
  • Schnelle, servo-angetriebene Revolver: Ermöglicht schnelle Werkzeugwechsel für mehrstufige Prozesse und kurze Taktzeiten.

Empfohlene Konfigurationen
  • Spindel: Hochpräzise Spindeloptionen (SKF, NSK), center-out Wasserspindel, Hydraulikspindel
  • Antriebssystem: Servomotor, Linearmotorantrieb für höhere Präzision und Geschwindigkeit
  • Automatisierung: Automatischer Werkzeugwechsler (ATC), automatisches Be- und Entladen, Roboterintegration
  • Revolver: Elektrischer Revolver, Servo-Revolver, Y-Achsen-betriebener Revolver, vertikaler elektrischer Werkzeughalter
  • Kühlsystem: Hochdruckkühlung, integrierte Kühlung
  • CNC-Steuerung: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi usw.
  • Messen und Überwachen: Werkzeugbrucherkennung, Renishaw OMP60 Werkstücktaster, Renishaw TS27R Kontaktwerkzeugmesser
  • Weitere Optionen: Hydraulische/pneumatische Spannzangen/Backen, Schutzverkleidung, kettenförmiger Späneförderer, Ölnebelsammler

Anwendungsfall
  • Kunde: Befestigungshersteller (Osteuropa)
  • Werkstück: Bolzenkopf aus legiertem Stahl, Ø36 mm × 45 mm
  • Aufbau: MN32i + Stangenlader + 8-fach Servo-Revolver
  • Ergebnisse: 12-stündige unbemannte Produktion, Toleranzen innerhalb ±0,005 mm, saubere Gewinde mit minimalen Graten, Taktzeit pro Stück: 28 Sekunden

Technische Merkmale / Spezifikationen
  • Max. Drehdurchmesser über Bett: 320 mm
  • Max. Drehdurchmesser über Schlitten: 70 mm
  • Max. Bearbeitungslänge: 280 mm
  • Max. Stangendurchlass: 39 mm
  • Max. Bearbeitungsdurchmesser (Scheibe): 320 mm
  • Spindelanschluss: A2-5 (GB59001)
  • Spindelbohrung: 48 mm
  • Spindeldrehzahl: 50 - 4000 1/min (stufenlose Drehzahlregelung)
  • Spindelmotorleistung: 3,7 kW
  • Spannertyp: Hydraulische Spannzangen/Backen
  • Spannerringgröße: 6 Zoll
  • Schnellvorschub X-Achse: 24 m/min
  • Schnellvorschub Z-Achse: 24 m/min
  • Servomotormoment X-Achse: 4 N·m
  • Servomotormoment Z-Achse: 4 N·m
  • X-Achsen-Hub: 280 mm
  • Z-Achsen-Hub: 330 mm
  • Führungstyp: Schienen
  • Werkzeughaltertyp: Spatel
  • Werkzeugschaftgröße: 20×20 / 025 mm
  • Gesamt-Nennleistung: 6 kW
  • Gesamt-Nennstrom: 13 A
  • Gewicht netto: 1400 kg
  • Maschinenabmessungen (L×B×H): 1620 × 1420 × 1700 mm
