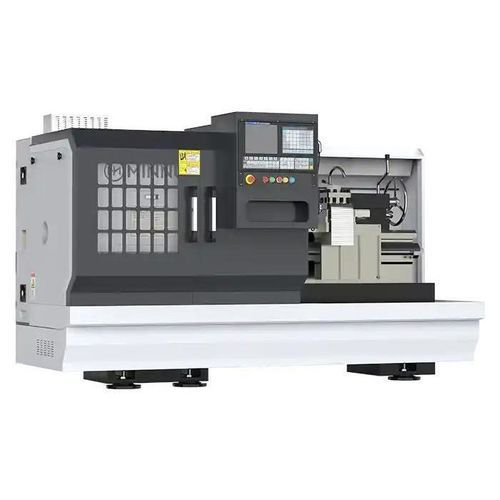

CNC-Drehmaschine MNF40horizontal2-AchsFlachbett
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Steuerung
- CNC
- Spindelausrichtung
- horizontal
- Achszahl
- 2-Achs
- Struktur
- Flachbett
- Spindelnase
- A2-8, A2-6
- Anzahl Werkzeuge
- 4 Werkzeuge
- Antriebssystem
- mit Servoantrieb
- Anwendungsbereich
- für Metall, für Automobilanwendungen, für die Produktion kleiner Teile, für Produktionsanlagen
- Leistung
- Hochpräzision, leistungsstark
- Weitere Eigenschaften
- kompakt, Y-Achs, Multifunktion
- Zusatzfunktion
- zum Ausbohren, Gewindebohren, zur Endbearbeitung, Bohren
- Optionen und Zubehör
- mit automatischem Be- und Entladen, mit Portalroboter, mit Linearmotor
- Rotationsgeschwindigkeit
Min: 150 rpm
(942,478 rad.min-1)Max: 2.500 rpm
(15.707,963 rad.min-1)- Durchmesser des Werkstücks
240 mm
(9 in)- Länge des Werkstücks
Min: 550 mm
(22 in)Max: 750 mm
(30 in)- Max. Schnittdurchmesser
400 mm
(16 in)- Max. Schnittlänge
Min: 420 mm
(17 in)Max: 620 mm
(24 in)- X-Hub
280 mm
(11 in)- Z-Hub
Min: 550 mm
(22 in)Max: 750 mm
(30 in)- Schnellvorschub auf x-Achse
0 m/s
(0 ft/s)- Schnellvorschub auf z-Achse
0 m/s
(0 ft/s)- Nominalleistung
Min: 5,5 kW
(7,5 hp)Max: 7,5 kW
(10,2 hp)- Gesamtlänge
2.000 mm
(79 in)- Gesamtbreite
1.600 mm
(63 in)- Gesamthöhe
1.800 mm
(71 in)- Gewicht
Min: 1.900 kg
(4.189 lb)Max: 2.200 kg
(4.850 lb)
Beschreibung
Übersicht
Die Flachbett-CNC-Drehmaschine MNF40 ist für präzise, platzsparende Bearbeitung von kleinen bis mittelgroßen Werkstücken ausgelegt. Das monolithische Bett und gehärtete Führungen gewährleisten Steifigkeit und Reproduzierbarkeit für Drehen, Gewindeschneiden, Bohren und Reiben in Produktionszellen, Instandhaltungswerkstätten und Werkzeugbau.
Modellangaben
Hauptmerkmale
Empfohlene Konfigurationen
Anwendungsfall
Produktspezifikationen (MNF40 - ausgewählte Werte)
Technische Daten
Die Flachbett-CNC-Drehmaschine MNF40 ist für präzise, platzsparende Bearbeitung von kleinen bis mittelgroßen Werkstücken ausgelegt. Das monolithische Bett und gehärtete Führungen gewährleisten Steifigkeit und Reproduzierbarkeit für Drehen, Gewindeschneiden, Bohren und Reiben in Produktionszellen, Instandhaltungswerkstätten und Werkzeugbau.
Modellangaben
- Max. Werkstücklänge: 550 mm (Standard)
- Max. Drehdurchmesser (Scheibe): 400 mm
- Maximale Drehlänge: 420 mm (Standard)
- Spindelmotorleistung: 5,5 / 7,5 kW
Hauptmerkmale
- Verstärktes Bett-Design: Monolithischer Gusskörper mit gehärteten Führungsbahnen für langfristige Positionsstabilität unter Last.
- Kompakte Bauweise: Entwickelt für kleine bis mittelgroße Werkstücke bei begrenzter Stellfläche.
- Leistungsstarker Spindelantrieb: 5,5/7,5 kW-Varianten für Schlicht- und Schruppbearbeitungen; verschiedene Spindeltypen verfügbar.
- Multifunktionsfähigkeit: Unterstützt Drehen, Planen, Gewindeschneiden, Bohren und Reiben (metrisch/imperial kompatibel).
- Flexible CNC-Integration: Kompatibel mit FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi und weiteren Steuerungen.
- Gehärtete Führungsbahnen und monolithisches Bett verbessern Genauigkeit und verringern Vibrationen.
Empfohlene Konfigurationen
- Spindel: Präzisionslager (SKF/NSK), center-out Wasserspindel oder hydraulische Spindel.
- Antriebssystem: Servomotoren serienmäßig; optional Linearachsenantrieb für höhere Präzision und Geschwindigkeit.
- Automatisierung: ATC (Werkzeugwechsler), automatische Be- und Entladung, Roboterintegration möglich.
- Revolver: Elektrischer oder servoangetriebener Revolver; Y-Achsen-Revolver verfügbar.
- Kühlung: Hochdruck- oder integrierte Kühlsysteme.
- CNC-Steuerung: Unterstützung für gängige Steuerungen; kundenspezifische Parametrierung auf Anfrage.
- Messung & Überwachung: Werkzeugbrucherkennung, Renishaw OMP60 Werkstücksonde, Renishaw TS27R Werkzeugvoreinsteller.
- Weitere Optionen: hydraulisches/ pneumatisches Futter, Schutzabdeckungen, Kettenförderer für Späne, Ölnebelabscheider.
Anwendungsfall
- Kunde: Präzisionsteile-Werkstatt – Polen
- Einsatz: Chargenbearbeitung von Antriebskomponenten für die Automobilindustrie
- Aufbau: Beispielzelle mit automatischem Werkzeugrevolver und Späneförderer
- Ergebnisse: Genauigkeit gehalten innerhalb ±0,015 mm; Zykluszeit ca. 20% verbessert gegenüber manueller Einrichtung; konstante Teilequalität über 500+ Teile pro Charge
- Kundenrückmeldung: „Perfekt geeignet für unseren Shopfloor – kompakt, zuverlässig und effizient.“
Produktspezifikationen (MNF40 - ausgewählte Werte)
- Max. Drehdurchmesser über Bett: 400 mm
- Max. Drehdurchmesser über Schlitten: 240 mm
- Max. Drehdurchmesser (Scheibe): 400 mm
- Max. Werkstücklänge: 550 / 750 mm (Optionen)
- Maximale Drehlänge: 420 / 620 mm (Varianten)
- Spindelanschluss: A2-6 / A2-8
- Spindelbohrung: 48 / 82 mm
- Spindeldrehzahl: 150–2500 / 150–1800 U/min (Bereichsoptionen)
- Spindeltyp: stufenlos regelbare Drehzahl
- Spindelmotorleistung: 5,5 / 7,5 kW
- Futtertyp & -größe: manuelle Futter, 200 / 250 mm
- Schnellvorschub X-Achse: 6 m/min; Z-Achse: 8 m/min
- Verfahrwege X: 280 mm; Z: 550 / 750 mm
- Führungstyp: gehärtete Führungsbahnen (hardtrack)
- Werkzeugaufnahme Kapazität: 4 Werkzeuge; Werkzeugschaft 20×20 mm
- Reitstock: MT4-Konus; Zapfen-Ø 60 mm; Hub 100 mm
- Gewicht netto: ~1900–2200 kg (je nach Konfiguration)
- Maschinenmaße (L×B×H): 2000/2200 × 1600 × 1800 mm
Technische Daten
- Modell: MNF40
- Typ: Flachbett-CNC-Drehmaschine für mittelgroße Werkstücke
- Spindelmotorleistung: 5,5 / 7,5 kW
- Spindeldrehzahlbereich: bis zu 2500 U/min (modellabhängig)
- Schnellvorschub: X 6 m/min, Z 8 m/min
- Werkzeugaufnahmekapazität: 4 Werkzeuge; Schaft 20×20 mm
- Reitstock: MT4; Zapfen-Ø 60 mm; Hub 100 mm
- Führungen: gehärtete Führungsbahnen (hardtrack)
- Gewicht & Platzbedarf: ~1900–2200 kg; 2000/2200 × 1600 × 1800 mm
