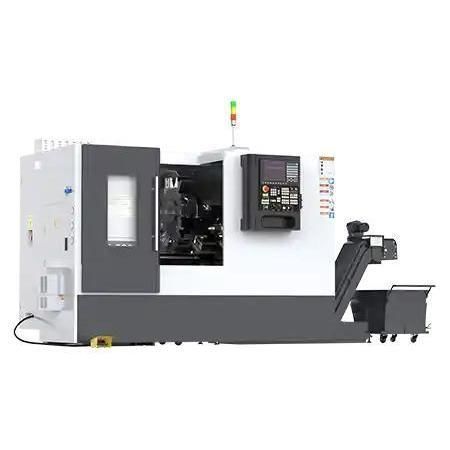

CNC-Drehmaschine MN500L

horizontal2-Achsmit Schrägbett

Übersicht
Die MN500L ist eine kompakte Schrägbett-CNC-Drehmaschine, ausgelegt für die präzise Bearbeitung von Stangen- und Scheibenteilen. Sie bietet eine maximale Stangenaufnahme von Ø50 mm, einen maximalen Drehdurchmesser von Ø320 mm sowie Verfahrwege X: 200 mm / Z: 580 mm und ermöglicht präzise, reproduzierbare Produktion auf geringer Stellfläche.

Modellangaben

• Verfahrweg X-Achse: 200 mm
• Verfahrweg Z-Achse: 580 mm
• Max. Stangenaufnahme: 50 mm
• Max. Bearbeitungsdurchmesser (Platte): 320 mm

Hauptmerkmale

• Stangenbearbeitung bis Ø50 mm: Geeignet für automatische Fertigung von Wellen, Buchsen, Schrauben, Befestigungselementen und Hydraulikanschlüssen.
• Max. Drehdurchmesser Ø320 mm: Ermöglicht Stirnarbeiten und Scheibenteile ohne Maschinenwechsel.
• Kompakte Verfahrwege X = 200 mm / Z = 580 mm: Präzise Bewegung und schnelle Reaktion für kleine bis mittelgroße Teile.
• Hochsteife Konstruktion: Monoblock-Schrägbett mit Rippen zur Schwingungsdämpfung und thermischen Stabilität.
• Automatisierungsfähig: Kompatibel mit Stangenladern, Teilefängern und Robotersystemen.

Empfohlene Konfigurationen

• Spindelkonfiguration: Hochgeschwindigkeits-Elektrospindel, Doppelspindeloption, Y-Achse angetriebene Werkzeuge (optional)
• Werkzeugsystem: Servoturret, Werkzeugkompensation
• Spannsystem: Hydraulische, pneumatische, mechanische oder magnetische Spannvorrichtungen
• Antriebs- und Vorschubsystem: Linearantriebe, Kugelgewindetriebe, Servomotoren
• Kühlung & Schmierung: Interne/externe und Hochdruck-Kühloptionen
• Steuerungskompatibilität: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi etc.
• Weitere Optionen: Roboterarm, Renishaw-Sonde, Ketten-Späneförderer, Ölnebelabscheider

Anwendungsfall

• Kunde: Europäische Automobil-Steckerfabrik
• Werkstück: Ø48 mm × 60 mm Gehäuse aus Baustahl
• Setup: MN500L mit Stangenlader, 12-Stationen-Turret und FANUC-Steuerung (Beispiel)
• Ergebnisse: Vollautomatische Stangenfertigung; Rundlauf innerhalb ±0,005 mm; Oberflächenrauheit Ra ≤ 1,0 µm an der Drehfläche

Produktspezifikationen (Tabellenansicht)

• Modell: 235LANCEN
• Max. Schwenkbereich über Bett: 460 mm
• Max. Schwenkbereich über Seite: 260 mm
• Max. Werkstücklänge: 550 mm
• Max. Stangenaufnahme: 50 mm
• Max. Bearbeitungsdurchmesser (Platte): 320 mm
• Spindelvorbau: A2-6 (GB59001)
• Spindelbohrung: 65 mm
• Spindeldrehzahl: 4.000 U/min
• Spindelregelung: stufenlose Drehzahlregelung
• Spindelmotorleistung: 15 kW
• Futtertyp: Hydraulisches Futter (8")
• Vorschub Eilgang X: 30 m/min
• Vorschub Eilgang Z: 36 m/min
• Motordrehmoment X/Z: 12 N·m
• Führungsart: Schienen
• Turrettentyp: Horizontal, 12 Stationen
• Werkzeugschankgröße: 25 × 25 mm
• Reitstock: Hydraulisch, Reitstockdorn Ø65 mm, Hub 80 mm, Konus MT4
• Gesamtanschlussleistung: 20 kW
• Eigengewicht ca.: 2600 kg
• Maschinenabmessungen (L×B×H): 3700 × 1750 × 1750 mm

Technische Daten

• Modell: MN500L
• Maschinentyp: Schrägbett/CNC-Drehmaschine
• Stangenkapazität: Ø50 mm
• Max. Drehdurchmesser (Platte): Ø320 mm
• Verfahrweg X: 200 mm
• Verfahrweg Z: 580 mm
• Max. Spindeldrehzahl: 4.000 rpm
• Spindelmotorleistung: 15 kW
• Gesamtanschlussleistung: 20 kW
• Futter: 8" Hydraulikfutter
• Turret: 12 Stationen horizontal
• Werkzeugschaft: 25 × 25 mm
• Reitstock: Hydraulisch, Dorn Ø65 mm, Hub 80 mm, Konus MT4
• Eilgang: X 30 m/min, Z 36 m/min
• Spindelbohrung: 65 mm
• Führung: Schienen
• Approx. Eigengewicht: 2600 kg
• Stellmaß (L×B×H): 3700 × 1750 × 1750 mm
