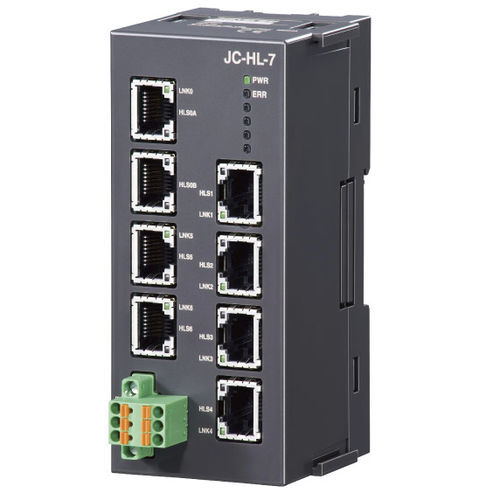

Hub-System-Modul JC series

Das HUB-Modul verlängert die Gesamtlänge des Netzwerkkabels und des Abzweigkabels HLS ist die Abkürzung für "Hi-Speed Link System" von Step Technica Co, Ltd. *1. Die maximale Übertragungsdistanz zwischen Master-Modul und HUB-Modul, HUB-Modul und HUB-Modul, HUB-Modul und Slave-Modul ist wie folgt. 100 m bei 12 Mbit/s, 200 m bei 6 Mbit/s und 300 m bei 3 Mbit/s. *2 Achten Sie darauf, HLS0A/HLS0B an die Host-Seite anzuschließen. *3 Der Abschlusswiderstand muss für die Module an beiden Enden der Kommunikationsleitung aktiviert werden. Der Abschlusswiderstand ist in den einspeiseseitigen Anschluss des HUB-Moduls integriert. Beispiele für die Systemkonfiguration (Verwendung von CUnet) *1. Die maximale Übertragungsdistanz zwischen CUnet-E/A-Modul und HUB-Modul, HUB-Modul und HUB-Modul ist wie folgt. 100 m bei 12 Mbit/s, 200 m bei 6 Mbit/s und 300 m bei 3 Mbit/s. *2. Stellen Sie sicher, dass Sie CU0A/CU0B an die Host-Seite anschließen. *3. Der Abschlusswiderstand muss für die Module an beiden Enden der Kommunikationsleitung aktiviert werden. Der Abschlusswiderstand ist in den einspeiseseitigen Anschluss des HUB-Moduls integriert.
