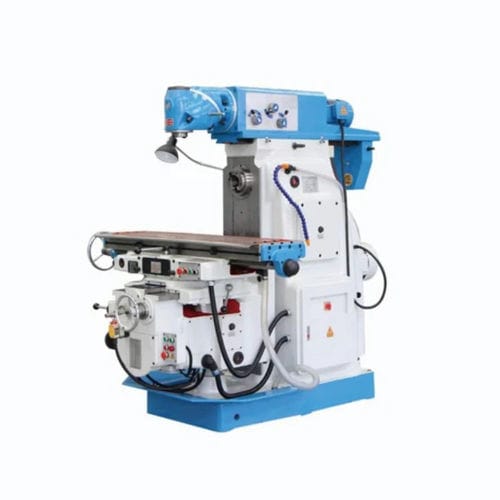

3-Achs-Fräsmaschine XA62 series

universellIndustriehohe Festigkeit

Übersicht
Die Serie XA62 ist eine universelle Fräsmaschine mit zweiteiligem Drehkopf. Die Spindel kann in vertikaler und horizontaler Richtung um 360° drehen und besitzt eine teleskopische Hülse für Schräg- und Winkelbearbeitungen. Der Wechsel zwischen Vertikal- und Horizontalbearbeitung erfolgt per Ein-Klick ohne Kopfwechsel und bietet höhere Steifigkeit gegenüber dreiteiligen Konstruktionen.

Wesentliche technische Daten

• Modellserie: XA62 (Varianten: XA6232, XA6240)
• Spindelkegel: ISO (7:24) — XA6232: V: ISO40 / H: ISO50; XA6240: V: ISO40/ISO50 / H: ISO50
• Drehzahlbereich Spindel: Vertikal 35–1600 U/min; Horizontal 30–1500 U/min
• Drehzahlstufen: Vertikal 11 Stufen; Horizontal 18 Stufen
• Spindelmotorleistung: XA6232 = 7,5 kW; XA6240 = 11 kW
• Arbeitstischgröße: XA6232 = 1320×320 mm (Option 1600×320); XA6240 = 1700×400 mm (Option 2000×400)
• T-Nuten des Tisches: XA6232 = 3-18-70; XA6240 = 3-18-90
• Max. Auflagelast Tisch: XA6232 = 300 kg; XA6240 = 500 kg
• Verfahrwege (manuell / manövriert): X - XA6232 700/680 mm (900 optional), XA6240 900/880 mm (1100 optional); Y - XA6232 255/240 mm, XA6240 315/300 mm; Z - beide 380/360 mm
• Schnittvorschub: X/Y 23,5–1180 mm/min; Z 8–394 mm/min
• Eilgang: X/Y 2300 mm/min; Z 770 mm/min
• Max. Tischneigung: ±45°; Spindelzentrum bis Tisch: XA6232 30–350 mm; XA6240 30–410 mm
• Abmessungen (B×T×H): XA6232 2294×1770×1665 mm; XA6240 2560×2130×1800 mm
• Gewicht ca.: XA6232 ≈ 2650 kg; XA6240 ≈ 3850 kg

Anwendungsbereiche

• Präzisionsfräsen von mittelgroßen und großen Werkstücken
• Winkel- und Schrägfräsen mittels teleskopischer Hülse und 360°-Drehkopf
• Werkzeug-, Formen- und Schwermaschinenkomponenten
• Fertigungsprozesse mit schnellem Wechsel zwischen Vertikal- und Horizontalbearbeitung

Optionale Ausstattungen

• Verlängerte Tischlängen (Optionen 1600×320 mm, 2000×400 mm)
• X-Verlängerungen (900 mm / 1100 mm)
• Spindel- und Zubehöroptionen für spezifische Werkzeuge und CNC-Integration
