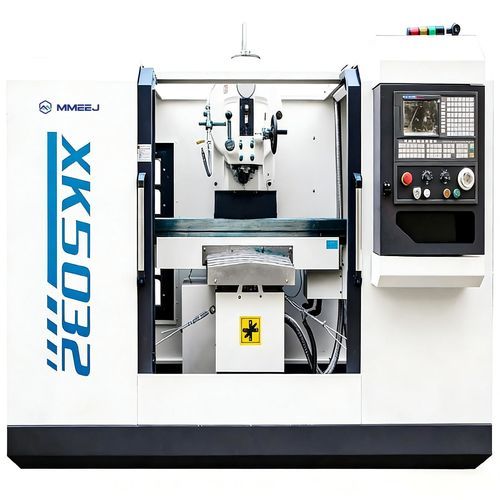

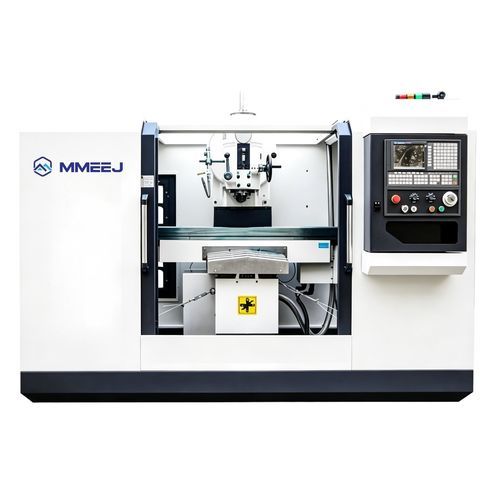

CNC-Fräsmaschine / 3-Achs XK50 seriesvertikalmit Rotationstisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Struktur
- mit Rotationstisch
- X-Hub
880 mm, 900 mm
(34,65 in, 35,43 in)- Y-Hub
300 mm, 310 mm
(11,81 in, 12,2 in)- Z-Hub
350 mm, 365 mm
(13,78 in, 14,37 in)- Rotationsgeschwindigkeit
Max: 1.500 rpm
(9.425 rad.min-1)Min: 30 rpm
(188 rad.min-1)- Leistung
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Tischrotation (C-Achse)
Max: 45 °
Min: -45 °
- Vorrückgeschwindigkeit X-Achse
3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)- Vorrückgeschwindigkeit Y-Achse
3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)- Vorrückgeschwindigkeit Z-Achse
3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)- Positioniergenauigkeit
0,025 mm, 0,05 mm
(0,00098 in, 0,00197 in)- Wiederholbarkeit
0,015 mm, 0,025 mm
(0,00059 in, 0,00098 in)- Gesamtgewicht
3.250 kg, 4.320 kg
(7.165,02 lb, 9.523,97 lb)- Gesamtlänge
2.272 mm, 2.556 mm
(89,4 in, 100,6 in)- Gesamtbreite
1.825 mm, 2.160 mm
(71,9 in, 85 in)- Gesamthöhe
2.094 mm, 2.400 mm
(82,4 in, 94,5 in)
Beschreibung
Kurzbeschreibung
Optionale Ausstattung
Technische Daten
Hauptmerkmale / Spezifikationen
- Standardausführung: Guangtai 130 System
- Drei-Achsen CNC mit manueller Spindelübertragung
- Elektronische Ölpumpe
- Harte Linearführungen auf allen drei Achsen
Optionale Ausstattung
- Steuersystem: GSK, KND
- CNC Teilkopf (Teilapparat)
- Obere Reitstockeinrichtung
- Pneumatische Brochvorrichtung
- Vollständige Blechschutzverkleidung
Technische Daten
- XK5032 — Tischabmessung: 1500×320 mm; Verfahrweg Tisch (X×Y×Z): 900×310×350 mm; T-Nut: 3-14-70 mm; Spindelkegel: ISO50 (7:24); Tischdrehwinkel (optional): ±45°; Abstand Spindelende–Tischoberkante: 30–380 mm; Abstand Führungsbahn–Spindelmittellinie: 350 mm; Spindeldrehzahlbereich: 30–1500 U/min; Eilgang (X/Y/Z): 6000/6000/3000 mm/min; Positioniergenauigkeit: 0,025 mm/300 mm; Wiederholgenauigkeit: 0,015 mm/300 mm; Hauptantriebsleistung: 7,5 kW; Kühlpumpenleistung: 0,125 kW; Außenmaße: 2272×1825×2094 mm; Gewicht: 3250 kg
- XK5040 — Tischabmessung: 1700×400 mm; Verfahrweg Tisch (X×Y×Z): 880×300×365 mm; T-Nut: 3-18-90 mm; Spindelkegel: ISO50 (7:24); Tischdrehwinkel (optional): ±45°; Abstand Spindelende–Tischoberkante: 45–410 mm; Abstand Führungsbahn–Spindelmittellinie: 450 mm; Spindeldrehzahlbereich: 30–1500 U/min; Eilgang (X/Y/Z): 3000/3000/1500 mm/min; Positioniergenauigkeit: 0,05 mm/300 mm; Wiederholgenauigkeit: 0,025 mm/300 mm; Hauptantriebsleistung: 11 kW; Kühlpumpenleistung: 0,125 kW; Außenmaße: 2556×2160×2400 mm; Gewicht: 4320 kg
Hauptmerkmale / Spezifikationen
- Vertikales 3-Achsen-CNC-Bearbeitungszentrum für das Zerspanen von schweren Bauteilen
- Spindelkegel ISO50 für hohe Steifigkeit und Werkzeugkompatibilität
- Verfügbar mit Steuerungen von Guangtai, GSK oder KND
- Optionale Dreh- und Teiltische für Indexier- und Winkelbearbeitungen
- Blechverkleidung und elektronische Schmierung für den industriellen Einsatz
