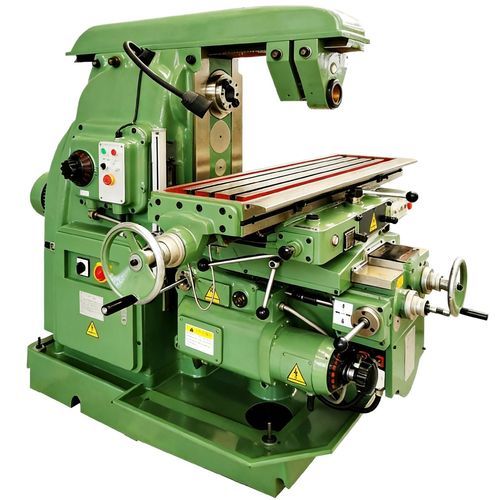

3-Achs-Fräsmaschine XA61 seriesuniversellmit mobilem Tisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- universell
- Struktur
- mit mobilem Tisch
- X-Hub
680 mm, 700 mm, 900 mm, 1.100 mm
(26,77 in, 27,56 in, 35,43 in, 43,31 in)- Y-Hub
240 mm, 255 mm, 300 mm, 315 mm
(9,45 in, 10,04 in, 11,81 in, 12,4 in)- Z-Hub
360 mm, 380 mm
(14,17 in, 14,96 in)- Leistung
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Rotationsgeschwindigkeit
Max: 1.500 rpm
(9.424,778 rad.min-1)Min: 30 rpm
(188,496 rad.min-1)
Beschreibung
Übersicht
Manuelle horizontale Fräsmaschine mit Universal-Hebetisch zum Bearbeiten von Ebenen, Nuten und Zahnrädern. Geeignet für mechanische Werkstätten und Produktionsbereiche. Kompatibel mit Universal-Fräskopf, Rundtisch und Teilkopf zur Erweiterung der Einsatzmöglichkeiten.
Technische Daten (Hauptparameter)
Verfahrwege und Vorschübe
Abmessungen & Gewicht
Anwendungen & Zubehör
Manuelle horizontale Fräsmaschine mit Universal-Hebetisch zum Bearbeiten von Ebenen, Nuten und Zahnrädern. Geeignet für mechanische Werkstätten und Produktionsbereiche. Kompatibel mit Universal-Fräskopf, Rundtisch und Teilkopf zur Erweiterung der Einsatzmöglichkeiten.
Technische Daten (Hauptparameter)
- Modelle: XA6132 und XA6140.
- Arbeitsflächengröße: XA6132 = 1320×320 (1600×320 optional); XA6140 = 1700×400 (2000×400 optional).
- T-Nut der Arbeitstafel (Anzahl‑Breite‑Teilung): XA6132 = 3‑18‑70; XA6140 = 3‑18‑90.
- Max. Auflast der Arbeitstafel: XA6132 = 500 kg; XA6140 = 800 kg.
- Spindelmotorleistung: XA6132 = 7,5 kW; XA6140 = 11 kW.
- Spindeldrehzahlbereich: 30–1500 U/min, 18 Stufen.
Verfahrwege und Vorschübe
- Tischhub X (längs): XA6132 = 700/680 mm (900 optional); XA6140 = 900/880 mm (1100 optional).
- Schlittenhub Y (quer): XA6132 = 255/240 mm; XA6140 = 315/300 mm.
- Hublage Tisch Z (vertikal): beide Modelle = 380/360 mm.
- Schnittvortrieb: X,Y = 23,5–1180 mm/min; Z = 8–394 mm/min.
- Schnellfahrgeschwindigkeit: X = 2300 mm/min; Y = 2300 mm/min; Z = 770 mm/min.
- Max. Schwenkwinkel der Arbeitstafel: ±45°.
- Spindelachse bis Tisch: XA6132 = 30–350 mm; XA6140 = 30–410 mm.
Abmessungen & Gewicht
- Gesamtmaße (L×B×H): XA6132 = 2294×1770×1665 mm; XA6140 = 2560×2130×1800 mm.
- Ca. Maschinengewicht: XA6132 = 2650 kg; XA6140 = 3850 kg.
Anwendungen & Zubehör
- Anwendungen: Bearbeitung von Ebenen, Nuten und Zahnrädern in mechanischen Werkstätten und Fertigungsbereichen.
- Optionale Zubehörteile: Universal-Fräskopf, Rundtisch, Teilkopf zur Erweiterung der Maschineneinsatzmöglichkeiten.
