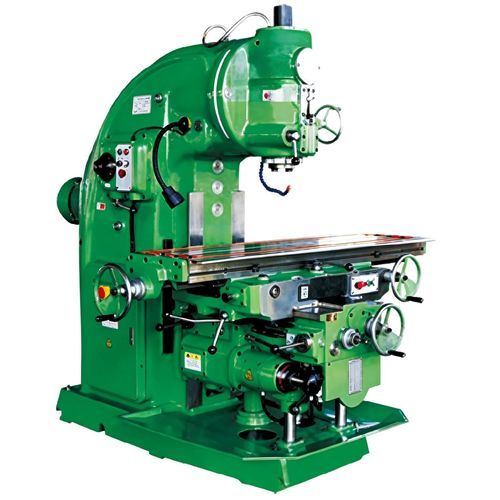

3-Achs-Fräsmaschine XA50 series

vertikal

Übersicht
Die manuellen Vertikalfräsmaschinen XA5032 und XA5040 sind für allgemeine Metallbearbeitungsaufgaben in industriellen Werkstätten ausgelegt. Sie verfügen über eine vertikale Spindel mit einstellbarem Kopfneigungswinkel, manuelle Vorschubsteuerung mit optionaler halbautomatischer/automatischer Tischbewegung und eignen sich zum Bohren, Fräsen, Planschlichten und Winkelfräsen.

Aufbau
Hauptkomponenten — Sockel, Maschinenkörper, Arbeitstisch, Mittelwagen, Hubwagen und Spindelgehäuse — sind aus hochfesten Gussmaterialien gefertigt und werden einer künstlichen Alterungsbehandlung unterzogen, um langfristige Maßhaltigkeit und geringe Verformung bei Belastung zu gewährleisten. Spindel- und Tischaufbau sind auf Präzision und Tragfähigkeit ausgelegt.

Technische Daten

• Arbeitstischgröße (mm): XA5032 — 1325×320 (1600×320); XA5040 — 1700×400 (2000×400)
• T-Nuten Tisch (Anzahl/Breite/Abstand mm): XA5032 — 3-18-70; XA5040 — 3-18-90
• Max. Tischüberlast: XA5032 — 500 kg; XA5040 — 800 kg
• Hub X (längs) Manuell/Auto (mm): XA5032 — 700/680; XA5040 — 900/880 (1100 optional)
• Hub Y (seitlich) Manuell/Auto (mm): XA5032 — 255/240; XA5040 — 315/300
• Hub Z (vertikal) Manuell/Auto (mm): XA5032 — 370/350; XA5040 — 385/300
• Schnellfahrgeschwindigkeit (mm/min): X 2300, Y 1540, Z 770 (beide Modelle)
• Spindelbohrung (mm): 29 (beide Modelle)
• Spindeldrehzahlbereich (U/min): 30–1500 (beide Modelle), 18 Stufen
• Drehwinkel Fräskopf: ±45° (beide Modelle)
• Abstand Spindelmitte–Tisch (mm): XA5032 — 60–430; XA5040 — 130–515
• Spindelmotorleistung (kW): XA5032 — 7.5; XA5040 — 11
• Abmessungen (mm): XA5032 — 2294×1770×1904; XA5040 — 2556×2159×2298
• Gewicht ca. (kg): XA5032 — 3200; XA5040 — 4250

Anwendungen und Optionen
Geeignet für allgemeines Fräsen, Nutenfräsen, Planschlichten und Winkelfräsarbeiten in der Metallbearbeitung. Für die XA5040 ist eine optionale verlängerte X-Hublänge (1100 mm) verfügbar. Zubehör und kundenspezifische Konfigurationen (Motoren, Steuerungen, Werkzeuge) sind auf Anfrage erhältlich; Hersteller oder Händler für Kompatibilität und Montage konsultieren.
