CNC-Fräsmaschine / 3-Achs XK61 series
horizontal

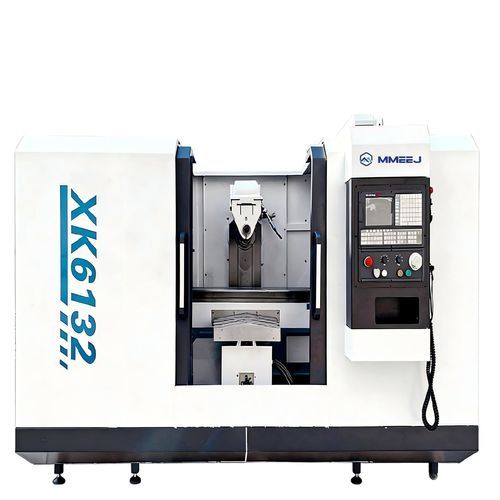

CNC-Fräsmaschine / 3-Achs - XK61 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal

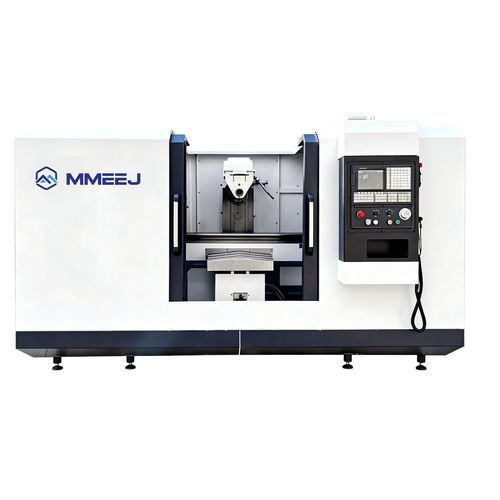

CNC-Fräsmaschine / 3-Achs - XK61 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal
CNC-Fräsmaschine / 3-Achs - XK61 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal - Bild - 2
CNC-Fräsmaschine / 3-Achs - XK61 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal - Bild - 3
CNC-Fräsmaschine / 3-Achs - XK61 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal - Bild - 4
CNC-Fräsmaschine / 3-Achs - XK61 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal - Bild - 5
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Meijin Machinery Equipment (Dalian) Co., Ltd.

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
horizontal
X-Hub

900 mm, 1.000 mm
(35,43 in, 39,37 in)

Y-Hub

310 mm, 330 mm
(12,2 in, 12,99 in)

Z-Hub

400 mm, 410 mm
(15,75 in, 16,14 in)

Rotationsgeschwindigkeit

Max: 1.500 rpm
(9.425 rad.min-1)

Min: 30 rpm
(188 rad.min-1)

Leistung

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Tischrotation (C-Achse)

Max: 45 °

Min: -45 °

Vorrückgeschwindigkeit X-Achse

6.000 mm/min
(3,94 in/s)

Vorrückgeschwindigkeit Y-Achse

3.000 mm/min, 6.000 mm/min
(1,97 in/s, 3,94 in/s)

Vorrückgeschwindigkeit Z-Achse

3.000 mm/min, 6.000 mm/min
(1,97 in/s)

Positioniergenauigkeit

0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)

Wiederholbarkeit

0,01 mm, 0,025 mm
(0,00039 in, 0,00098 in)

Gesamtgewicht

2.850 kg, 4.250 kg
(6.283,17 lb, 9.369,65 lb)

Gesamtlänge

2.272 mm, 3.310 mm
(89,4 in, 130,3 in)

Gesamtbreite

1.825 mm, 2.200 mm
(71,9 in, 86,6 in)

Gesamthöhe

2.094 mm, 2.394 mm
(82,4 in, 94,3 in)

Beschreibung

Standardkonfiguration
  • Guangtai 130 System
  • Drei-Achsen CNC
  • Manuelles Spindelgetriebe
  • Elektronische Ölpumpe
  • Drei-Achsen Hard Rail
Optionale Konfiguration
  • System: GSK, KND
  • CNC-Teilapparat
  • Reitstock oben
  • Pneumatische Räumnadel
  • Voll geschütztes Blech
Technische Parameter (Tabelle) PARAMETER POSITION | EINHEIT | XK6132 | XK6140 Größe des Arbeitstisches | mm | 1500x320 | 1700x400 Tischverfahrweg | mm | 900x310x410 | 1000x330×400 T-Nut | mm | 3-14-70 | 3-18-90 Spindelkegel | / | ISO:50/7:24 | ISO:50/7:24 Tischdrehwinkel (optional) | Grad | ±45° | ±45° Abstand zwischen Spindelstirnfläche und Tischplatte | mm | 20-370 | 30-410 Abstand der Vertikalführung des Bettes zur Spindelmitte | mm | 225-505 | 275-625 Spindeldrehzahlbereich (Serie) | U/min | 30-1500/18 | 30-1500/18 Eilganggeschwindigkeit (x/y/z) | mm/min | 6000/6000/3000 | 6000/3000/6000 Positioniergenauigkeit | mm | 0,020/300 | 0,05/300 Positionierwiederholgenauigkeit | mm | 0,010/300 | 0,025/300 Leistung des Hauptantriebsmotors | kW | 7,5 | 11 Leistung des Kühlpumpenmotors | kW | 0,125 | 0,125 Außenabmessungen | mm | 2272x1825×2094 | 3310x2200x2394 Gewicht der Maschine | kg | 2850 | 4250 Kenndaten / technische Daten
  • Modelle: XK6132 und XK6140 (siehe Parameterunterschiede oben)
  • Arbeitstischgröße: XK6132 = 1500x320 mm; XK6140 = 1700x400 mm
  • Tischverfahrwege: XK6132 = 900x310x410 mm; XK6140 = 1000x330×400 mm
  • Spindelkonus: ISO:50/7:24 (beide Modelle)
  • Optionaler Tischdrehwinkel: ±45° (beide Modelle)
  • Abstand Spindelende zu Tischplatte: XK6132 = 20-370 mm; XK6140 = 30-410 mm
  • Abstand zwischen Vertikalführung und Spindelmittellinie: XK6132 = 225-505 mm; XK6140 = 275-625 mm
  • Spindeldrehzahlbereich: 30-1500/18 U/min (Serie)
  • Schnellverfahrgeschwindigkeiten (X/Y/Z): XK6132 = 6000/6000/3000 mm/min; XK6140 = 6000/3000/6000 mm/min
  • Positioniergenauigkeit: XK6132 = 0,020/300 mm; XK6140 = 0,05/300 mm
  • Positioniergenauigkeit bei Wiederholung: XK6132 = 0,010/300 mm; XK6140 = 0,025/300 mm
  • Hauptantriebsmotorleistung: XK6132 = 7,5 kW; XK6140 = 11 kW
  • Kühlpumpenmotorleistung: 0,125 kW (beide Modelle)
  • Außenmaße (mm): XK6132 = 2272x1825×2094; XK6140 = 3310x2200x2394
  • Maschinengewicht: XK6132 = 2850 kg; XK6140 = 4250 kg

---

Dies ist eine automatische Übersetzung.  (Originaltext auf Englisch anzeigen)
