Hydraulische Zange / Schlauch H series

Produktbeschreibung

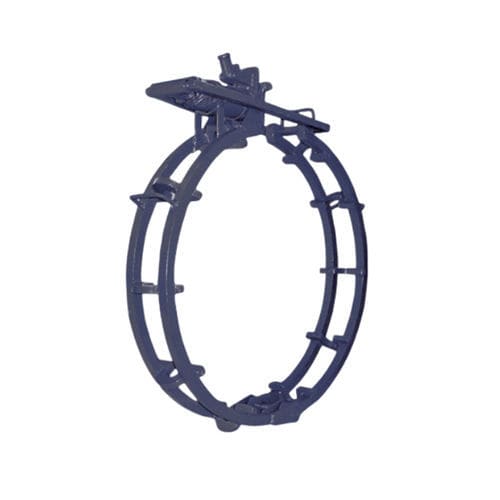

Die hydraulische Käfigklemme Mathey Dearman verwendet einen robusten hydraulischen Schließmechanismus, um die zusätzliche Kraft zum Ausrichten großdurchmessriger Rohre zu erzeugen und ermöglicht ein schnelles Lösen der Klemme für effiziente Handhabung. Verfügbar für Rohrdurchmesser 16–60" (406–1.524 mm); mit geeigneter Querträgerwahl ist Schweißen über den gesamten Umfang möglich.

Verfügbarkeit
NUR LAGERBESTAND IN DEN AMERIKAS

Produktvorteile

• 12 t Hydraulikheber inklusive für hohe Klemmkraft
• Auf Anfrage mit mehreren Querträgerkonfigurationen erhältlich
• No‑tack (gebogene) Querträger ermöglichen eine Rundnaht ohne Abnehmen der Klemme und verbessern Schweißkontinuität und Produktivität
• Tack‑Typ gerade Querträger mit ausgebreiteten Enden erleichtern das Positionieren der Rohre und erlauben das Entfernen nach dem Punktverschweißen zur Fertigstellung der Naht
• Querträger in Edelstahl verfügbar für Anwendungen mit Edelstahl und Sonderlegierungen

Spezifikationen (Modelle und Rohrgrößen)
HYDRAULIC TACK MODEL | ROHRGRÖSSE ZOLL | ROHRGRÖSSE MM
01.0505.H16 | 16" | 406 mm
01.0505.H18 | 18" | 457 mm
01.0505.H20 | 20" | 508 mm
01.0505.H22 | 22" | 559 mm
01.0505.H24 | 24" | 610 mm
01.0505.H26 | 26" | 660 mm
01.0505.H28 | 28" | 711 mm
01.0505.H30 | 30" | 762 mm
01.0505.H32 | 32" | 812 mm
01.0505.H34 | 34" | 864 mm
01.0505.H36 | 36" | 914 mm
01.0505.H38 | 38" | 965 mm
01.0505.H40 | 40" | 1.016 mm
01.0505.H42 | 42" | 1.067 mm
01.0505.H48 | 48" | 1.219 mm
01.0505.H54 | 54" | 1.372 mm
01.0505.H60 | 60" | 1.524 mm

Technische Merkmale

• Bereich: 16–60" (406–1.524 mm)
• Hydraulikheber: 12 t Kapazität (Heber inklusive)
• Schließmechanismus: robuster hydraulischer Verschluss für erhöhte Kraft und schnelles Lösen
• Querträgeroptionen: No‑tack (gebogen) und Tack‑Typ gerade (ausgebreitete Enden)
• Querträgermaterialien: Standard und Edelstahloptionen für Sonderlegierungen
• Verwendungszweck: Ausrichten und Umformen großdurchmessriger oder beschädigter Rohre; ermöglicht Rundnahtschweißen mit geeigneter Querträgerwahl
• Modelle / SKUs: 01.0505.H16, 01.0505.H18, 01.0505.H20, 01.0505.H22, 01.0505.H24, 01.0505.H26, 01.0505.H28, 01.0505.H30, 01.0505.H32, 01.0505.H34, 01.0505.H36, 01.0505.H38, 01.0505.H40, 01.0505.H42, 01.0505.H48, 01.0505.H54, 01.0505.H60
