Hydraulische Zange / Schlauch 01 series

Produktübersicht

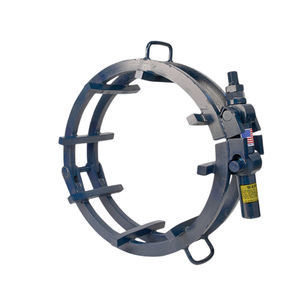

Mathey Dearman Käfigklemmen sind in Handhebel-, Ratschen- und Hydraulik-Ausführungen sowie in Tack- oder No-Tack-Versionen erhältlich. Sie richten Rohre zum Schweißen bis Schedule 80 aus und decken Rohrgrößen von 2"–60" / 60.3–1.524 mm ab.

Hinweise zur Verwendung
Käfigklemmen dienen ausschließlich der Rohrausrichtung und sind nicht zum Umformen von Rohren vorgesehen. Jede Klemmengröße passt zu einem bestimmten Rohrdurchmesser. Weicht der Außendurchmesser um mehr als ±3/16" / 5 mm vom angegebenen Durchmesser ab, kann die Ausrichtung ungenau sein.

Produktvorteile

• Edelstahl-Kontaktpunkte und Sondergrößen sind auf Anfrage erhältlich. Fügen Sie "SS" zur Artikelnummer hinzu, um Edelstahlkontakte zu erhalten.
• No-Tack-Querstangen sind gewölbt, um eine Rundum-Schweißung ohne Entfernen der Klemme zu ermöglichen, was den Schweißablauf vereinfacht.
• Tack-Typ gerade Querstangen haben angeschrägte Enden, die das Positionieren und Spannen erleichtern; die Klemme wird nach dem Tack-Schweißen entfernt, um die Schweißnaht zu vervollständigen.
• Sowohl Tack- als auch No-Tack-Querstangen können in Edelstahl für Edelstahl- oder Sonderlegierungsanwendungen geliefert werden.

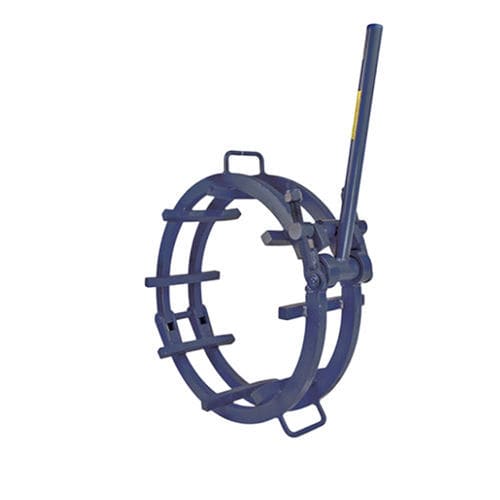

Tabelle — Handhebel-Tack-Modell / Rohrgröße
HANDHEBEL TACK-MODELL | ROHRGRÖSSE
01.0505.001 — 2" / 60.3 mm
01.0505.002 — 3" / 88.9 mm
01.0505.003 — 3.5" / 101.6 mm
01.0505.004 — 4" / 114.3 mm
01.0505.006 — 6" / 168.2 mm
01.0505.008 — 8" / 219 mm
01.0505.010 — 10" / 273 mm
01.0505.012 — 12" / 323.8 mm
01.0505.014 — 14" / 356 mm
01.0505.016 — 16" / 406 mm
01.0505.018 — 18" / 457 mm
01.0505.020 — 20" / 508 mm
01.0505.022 — 22" / 559 mm
01.0505.024 — 24" / 610 mm
01.0505.026 — 26" / 660 mm
01.0505.028 — 28" / 711 mm
01.0505.030 — 30" / 762 mm
01.0505.032 — 32" / 813 mm
01.0505.034 — 34" / 864 mm
01.0505.036 — 36" / 914 mm
01.0505.038 — 38" / 965 mm
01.0505.040 — 40" / 1,016 mm
01.0505.042 — 42" / 1,067 mm
01.0505.048 — 48" / 1,219 mm
01.0505.054 — 54" / 1,372 mm
01.0505.060 — 60" / 1,524 mm

Technische Daten

• Bereich: 2"–60" / 60.3–1,524 mm
• Verfügbare Modelle: Handhebel, Ratsche, Hydraulik
• Versionen: Tack- und No-Tack-Querstangen
• Verwendungszweck: Nur Rohrausrichtung (nicht zum Umformen)
• Passungstoleranz: ±3/16" / 5 mm
• Rohrplan-Kompatibilität: Richtet bis Schedule 80 aus
• Materialoptionen: Edelstahl-Kontaktpunkte und Querstangen auf Anfrage ("SS" zur Artikelnummer hinzufügen)
• Jede Klemmengröße passt zu einem spezifischen Rohrdurchmesser
