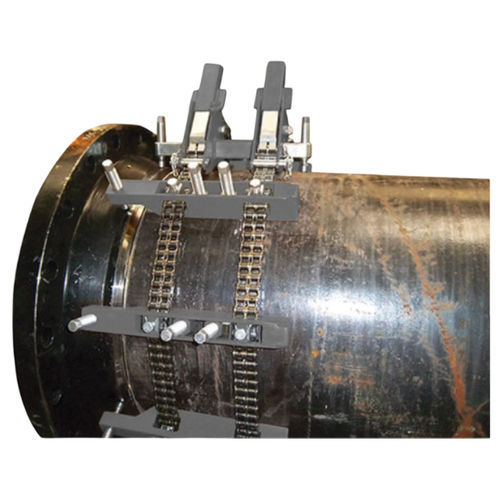

Schraubenrohrschelle EZDCC series

EdelstahlMetallfür Doppelrohre

Produktbeschreibung
Die doppelte Ketten-Rohrklemme EZ Fit ist eine Doppelkettenklemme für Ausrichtung und Reforming von Rohren und Behältern, einschließlich Bögen, T-Stücke und Armaturen. Die Baureihe deckt 10–240 Zoll (273–6.100 mm) ab und kann Rohrwandstärken bis Schedule 80 reformieren. Unabhängige, kräftige Spannstangen mit drei drehbaren Gewindespindeln und doppelte Hauptblöcke ermöglichen kontrolliertes Reforming dort, wo Käfigklemmen nicht ausreichen.

Produktvorteile

• Doppelketten-Design für Ausrichtung und Reforming über große Durchmesserbereiche
• Präzise Ausrichtung — die rund um den Außendurchmesser angeordneten Spannstangen erzielen eine Reformiergenauigkeit innerhalb 0,5 mm für Innen- und Außendurchmesser
• Leistungsfähigkeit — reformiert beide Seiten der Schweißnaht und verarbeitet Wandstärken bis Schedule 80 sowie Bögen und T-Stücke
• Anpassungsfähigkeit — die Kettenkonfiguration ermöglicht das Ausrichten von Bögen, T-Stücken und komplexen Armaturen, die Käfigklemmen nicht bewältigen
• Unabhängige Spannstangen — jede Stange verfügt über drei drehbare Spindeln zur Anpassung an unebene Flächen
• Zubehörkompatibilität — unterstützt Nivellier- und Stützgeräte; größere Größen verwenden Seilwinden

EZ Fit Double Pipe Chain Clamp beinhaltet

• Kettenlänge für den angegebenen Rohrbereich
• Extra robuste Spannstangen, aufgeführt nach Rohrbereich
• Anzahl der Hauptblöcke, aufgeführt nach Rohrbereich
• Zwei Feineinstellungen
• Nivellier- und Stützgerät (größere Klemmen mit Seilwinde geliefert)
• Spindelschlüssel
• Betriebsanleitung und robuste Aufbewahrungskiste

Optional

• Drehmomentschlüssel (150 Nm) zur richtigen Kettenspannung
• Abstands-Schrauben aus Kohlenstoff- oder Edelstahl
• Zusätzliche Spannstangen und Spindeln
• Zusätzliche Kette

Spezifikationen (Tabelle)

• EZDCC36 | 10–36 Zoll (273–915 mm) | 9 Spannstangen | 1 Hauptblock | 100 kg (220 lb)
• EZDCC36SS | 10–36 Zoll (273–915 mm) | 9 | 1 | 100 kg (220 lb)
• EZDCC48 | 10–48 Zoll (273–1.220 mm) | 12 | 1 | 126 kg (278 lb)
• EZDCC48SS | 10–48 Zoll (273–1.220 mm) | 12 | 1 | 126 kg (278 lb)
• EZDCC54 | 10–54 Zoll (273–1.375 mm) | 14 | 1 | 136 kg (300 lb)
• EZDCC54SS | 10–54 Zoll (273–1.375 mm) | 14 | 1 | 136 kg (300 lb)
• EZDCC60 | 10–60 Zoll (273–1.525 mm) | 16 | 1 | 149 kg (328 lb)
• EZDCC60SS | 10–60 Zoll (273–1.525 mm) | 16 | 1 | 149 kg (328 lb)
• EZDCC72 | 10–72 Zoll (273–1.830 mm) | 20 | 1 | 176 kg (387 lb)
• EZDCC72SS | 10–72 Zoll (273–1.830 mm) | 20 | 1 | 176 kg (387 lb)
• EZDCC84 | 10–84 Zoll (273–2.135 mm) | 24 | 2 | 200 kg (442 lb)
• EZDCC84SS | 10–84 Zoll (273–2.135 mm) | 24 | 2 | 200 kg (442 lb)
• EZDCC96 | 10–96 Zoll (273–2.440 mm) | 28 | 2 | 226 kg (498 lb)
• EZDCC96SS | 10–96 Zoll (273–2.440 mm) | 28 | 2 | 226 kg (498 lb)
• EZDCC108 | 10–108 Zoll (273–2.745 mm) | 32 | 2 | 251 kg (554 lb)
• EZDCC108SS | 10–108 Zoll (273–2.745 mm) | 32 | 2 | 251 kg (554 lb)
• EZDCC120 | 10–120 Zoll (273–3.050 mm) | 36 | 2 | 277 kg (610 lb)
• EZDCC120SS | 10–120 Zoll (273–3.050 mm) | 36 | 2 | 277 kg (610 lb)
• EZDCC132 | 10–132 Zoll (273–3.355 mm) | 39 | 2 | 299 kg (660 lb)
• EZDCC132SS | 10–132 Zoll (273–3.355 mm) | 39 | 2 | 299 kg (660 lb)
• EZDCC144 | 10–144 Zoll (273–3.715 mm) | 42 | 2 | 322 kg (710 lb)
• EZDCC144SS | 10–144 Zoll (273–3.715 mm) | 42 | 2 | 322 kg (710 lb)
• EZDCC168 | 10–168 Zoll (273–4.270 mm) | 48 | 3 | 367 kg (810 lb)
• EZDCC168SS | 10–168 Zoll (273–4.270 mm) | 48 | 3 | 367 kg (810 lb)
• EZDCC192 | 10–192 Zoll (273–4.880 mm) | 54 | 3 | 410 kg (910 lb)
• EZDCC192SS | 10–192 Zoll (273–4.880 mm) | 54 | 3 | 410 kg (910 lb)
• EZDCC216 | 10–216 Zoll (273–5.490 mm) | 60 | 3 | 455 kg (1.010 lb)
• EZDCC216SS | 10–216 Zoll (273–5.490 mm) | 60 | 3 | 455 kg (1.010 lb)
• EZDCC240 | 10–240 Zoll (273–6.100 mm) | 66 | 3 | 500 kg (1.110 lb)
• EZDCC240SS | 10–240 Zoll (273–6.100 mm) | 66 | 3 | 500 kg (1.110 lb)
• * Geeignet für Edelstahl. Größere Größen auf Anfrage

Technische Spezifikationen

• Modellname: EZ Fit Double Pipe Chain Clamp
• Anwendung: Ausrichtung und Reforming von Rohren und Behältern, einschließlich Bögen, T-Stücke und Armaturen
• Maximaler Bereich: 10–240 Zoll (273–6.100 mm)
• Wandstärkenfähigkeit: Bis Schedule 80 (reformiert beide Seiten der Schweißnaht)
• Ausrichtungsgenauigkeit: Innerhalb 0,5 mm für Innen-/Außendurchmesser beider Rohre
• Spannstangen: Unabhängige, extra robuste Spannstangen; jede Stange mit drei drehbaren Spindeln
• Kettenoptionen: Kohlenstoffstahl und Edelstahl (Edelstahlmodelle mit Edelstahl-Kontaktpunkten und Kette für Schweißen exotischer Materialien)
• Zubehör: Nivellier-/Stützgerät (Seilwinden für größere Größen), Drehmomentschlüssel-Option (150 Nm), zusätzliche Spannstangen/Spindeln, zusätzliche Kette, Abstandsschrauben
• Lieferung: Geliefert in einer robusten Aufbewahrungskiste; Drehmomentschlüssel optional zur Sicherstellung der richtigen Kettenspannung
• Verfügbarkeits-Hinweis: NOT STOCKED IN THE AMERICAS
