Schraubenrohrschelle D2 series

MetallEdelstahlfür Intensiveinsatz

Produktbeschreibung

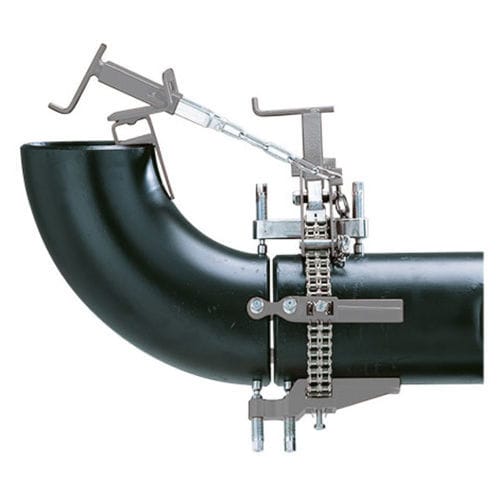

Die Mathey Dearman Sturdi Clamp ist eine Kettenklemme zum Ausrichten und Umformen von Rohrleitungen bis Schedule 40 und dünneren Wandstärken sowie für Bögen, T-Stücke, Flansche und Blindstopfen. Je nach Ausführung deckt eine Klemme einen großen Durchmesserbereich ab (1–72 in / 33,4–1.828,8 mm). Erhältlich mit nickelbeschichteter Kohlenstoffstahlkette oder Edelstahlkette; Jackscrews, Jackbars und Hauptblock sind aus Edelstahl. Hochgestellte Jackbars und Hauptblock ermöglichen das Umformen beiderseits der Schweißfuge und erlauben das Schweißen über die gesamte Rohrumfassung bei eingesetzter Klemme.

Funktionen und Vorteile

• Präzise Ausrichtung – Doppelte Jackscrews, um den Außendurchmesser angeordnet, liefern eine Ausrichtungs- und Umformgenauigkeit bis zu 0,5 mm für Innen- oder Außendurchmesser.
• Umformfähigkeit – Umformen an beiden Seiten der Schweißnaht für Schedule 40 Rohr; richtet verschiedene Wandstärken, Bögen, T-Stücke und Formstücke aus.
• Anpassungsfähig – Das Kettendesign ermöglicht das Ausrichten und Umformen von Bögen, T-Stücken und Formstücken, die Käfigklemmen nicht bewältigen; eine Kettenklemme ersetzt mehrere Käfigklemmen.
• Hochgestellte unabhängige Jackbars – Doppelte Jackscrew-„High‑Rise“-Jackbars bieten zusätzlichen Platz für Schweißbrenner/Electrode; jede Jackscrew hat unabhängig schwenkbare Füße für unebene Flächen.
• Großer Bereich – Einzelne Klemmenmodelle decken je nach Ausführung weite Rohrgrößenbereiche ab.
• Sicher – In Verbindung mit dem Nivellier- und Stützgerät (separat erhältlich) werden Bögen, T-Stücke und Formstücke während der Ausrichtung sicher gehalten.

Im Lieferumfang jedes Sturdi Clamp

• Nickelbeschichtete Kohlenstoffstahl- oder Edelstahl-Duplex-Rollerketten
• Edelstahl Single- oder Double-Jackscrew-Jackbars (Menge laut Spezifikation)
• Edelstahl-Hauptblock
• Jackscrew-Brechstange und Steckdose
• Robuste Aufbewahrungsbox
• Teile- und Bedienungsanleitung

Anwendungen / Hinweise
Herstellerseitig sind typische Montagebeispiele verfügbar. Jede Klemme wird mit den erforderlichen Zubehörteilen für Standardmontagen und einer Stahl-Aufbewahrungsbox geliefert. Das Nivellier- und Stützgerät ist nicht enthalten und muss separat gekauft werden. Berechnungen basieren auf einer Zugfestigkeit des Rohrs von 45.000 psi (3.168 kg/cm²).

Technische Daten

• Modellname: Sturdi Clamp (Sturdi Pipe Chain Clamp)
• Hersteller / Marke: Mathey Dearman
• Erfunden: 1930
• Materialoptionen: nickelbeschichtete Kohlenstoffstahlkette oder Edelstahlkette; Jackscrews, Jackbars und Hauptblock aus Edelstahl
• Rohrgrößenabdeckung: eine Klemme deckt einen großen Bereich; spezifische Teilenummern decken die nachstehenden Bereiche ab
• Konfigurationen (Beispiele): D250-SC | 4 Jackbars | 1–12 in (25,4–304,8 mm) | reformt/richtet auf Schedule 40/80 | DA-600S Jackbar | DA-100 Hauptblock | DA-300 Kette
• D250-SCSS | 4 | 1–12 in (25,4–304,8 mm) | 40/80 | DA-600S | DA-100 | DA-300S
• D249-SC | 7 | 4–20 in (101,6–508 mm) | 40/80 | DA-600S | DA-100 | DA-300
• D249-SCSS | 7 | 4–20 in (101,6–508 mm) | 40/80 | DA-600S | DA-100 | DA-300S
• D235-SCSS | 8 | 10–36 in (254–914,4 mm) | 40/80 | DB-600S | DB-100 | DB-300S
• D236-SCSS | 13 | 10–54 in (254–1.371,6 mm) | 40/80 | DB-600S | DB-100 | DB-300S
• D237-SCSS | 16 | 10–72 in (254–1.828,8 mm) | 40/80 | DB-600S | DB-100 | DB-300S
• Hinweis: Konfigurationen mit SCSS sind für Edelstahl geeignet
• Zubehör: Nivellier- und Stützgerät (separat erhältlich)
