Klemmverbinder R0 series

Produktübersicht

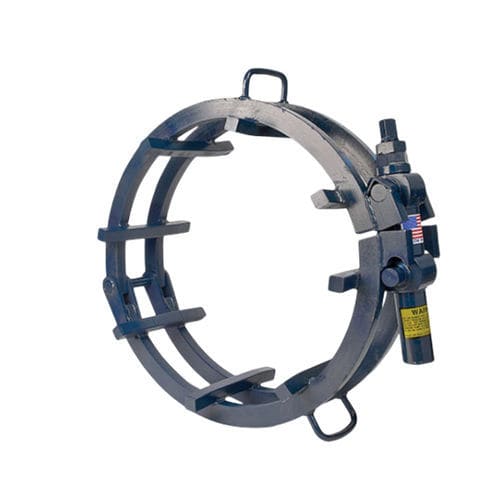

Die Mathey Dearman Ratschen-Käfigklemme verwendet ein Ratschenverschluss-System, um die zusätzliche Kraft bereitzustellen, die zur Ausrichtung von Rohrdurchmessern großer Dimensionen erforderlich ist. Geeignet für Rohrdurchmesser von 14 – 60" (356 – 1.524 mm). Ratsche separat erhältlich.

Verfügbarkeit
NUR LAGERBESTAND IN DEN AMERIKANISCHEN KONTINENTEN.

Produktvorteile

• AUF ANFRAGE VERFÜGBAR
• Die nicht vorgesteckten Querstangen sind gewölbt, um eine vollständige Rundnahtschweißung zu ermöglichen, ohne die Klemme zu entfernen, was die Schweißkontinuität und Effizienz erhöht.
• DESIGNS DER KÄFIGKLEMMENTRAVERSE
• Punktierfähige gerade Querstangen haben aufgebördelte Enden, damit Rohre leicht in Position gebracht und eingespannt werden können; nach dem Anheften wird die Klemme entfernt, um die Schweißung zu vervollständigen.
• Querstangen sind auf Anfrage in Edelstahl für Anwendungen mit Edelstahl und speziellen Legierungen erhältlich.

Ratsche muss separat bestellt werden
Ratschenbaugruppen und Griffe sind nicht enthalten und müssen zusätzlich zur Käfigklemme bestellt werden.

Spezifikationen - Ratchet Tack Modelle / Rohrgrößen
RATCHET TACK MODEL | PIPE SIZE INCH | PIPE SIZE MM
01.0505.R06 | 6" | 168.2 mm
01.0505.R08 | 8" | 219 mm
01.0505.R10 | 10" | 273 mm
01.0505.R12 | 12" | 323.8 mm
01.0505.R14 | 14" | 356 mm
01.0505.R16 | 16" | 406 mm
01.0505.R18 | 18" | 457 mm
01.0505.R20 | 20" | 508 mm
01.0505.R22 | 22" | 559 mm
01.0505.R24 | 24" | 610 mm
01.0505.R26 | 26" | 660 mm
01.0505.R28 | 28" | 711 mm
01.0505.R30 | 30" | 762 mm
01.0505.R32 | 32" | 812 mm
01.0505.R34 | 34" | 864 mm
01.0505.R36 | 36" | 914 mm
01.0505.R38 | 38" | 965 mm
01.0505.R40 | 40" | 1.016 mm
01.0505.R42 | 42" | 1.067 mm
01.0505.R48 | 48" | 1.219 mm

Ratschen-Griffoptionen
01.0505.R01 | Ratschen-Griff 3/4" (4 – 8" Klemme)
01.0505.R02 | Ratschen-Griff 7/8" (10 – 42" Klemme)
01.0505.R03 | Ratschen-Griff 1" (44"+ Klemme)

Technische Spezifikationen

• Modellname: Ratchet Cage Clamp
• Marke: Mathey Dearman
• Bereich: 14 – 60" / 356 – 1.524 mm (spezifische Ratchet Tack-Modelle von 6" bis 48" mit Modellcodes aufgelistet)
• Ratsche separat erhältlich; Griffoptionen: 3/4", 7/8", 1" zugeordnet nach Klemmenbereich
• Querstangen-Designs: ohne Punktierung (gewölbt) und punktierfähiger gerader Typ (aufgebördelte Enden)
• Querstangen in Edelstahl für Edelstahl- und Sonderlegierungsanwendungen auf Anfrage erhältlich
• Das nicht-punktbare Design ermöglicht eine Rundnahtschweißung ohne Entfernen der Klemme
• Lager: Nur in den Amerikas vorrätig
