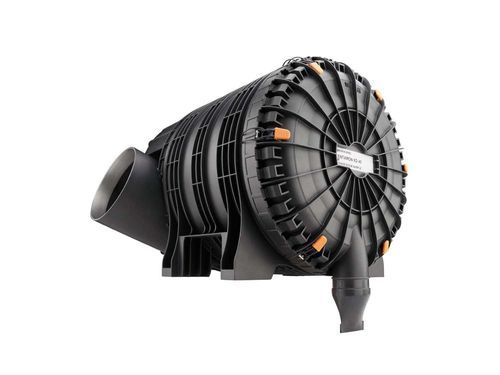

Partikelfilteraggregat ENTARON XD/MD

mit filterpatronePatronenLuft

Übersicht
Die ENTARON XD/MD-Serie von MANN+HUMMEL ist eine Kunststoff-Luftfilterreihe mit tangentialer Rohluftansaugung, entwickelt für anspruchsvolle mobile und industrielle Anwendungen. Die Baureihe überträgt bewährte Merkmale der Europiclon- und NLG-Serien und bringt Design- und Funktionsverbesserungen: ENTARON MD bietet eine einstufige Variante mit sehr geringem Anfangsdruckabfall, ENTARON XD deckt zweistufige Anforderungen für stark staubbelastete Umgebungen ab.

Produktvorteile

• Hoher Motorschutz durch ausgezeichnete Anfangs- und Endabscheidegrade
• Erhöhte Zuverlässigkeit durch Filterelemente mit neuem Dichtungssystem
• Gewichtsreduzierung (~10 %) gegenüber herkömmlichen Metall-/Hybridlösungen dank glasfaserverstärktem Kunststoffgehäuse
• Variables modulares System für flexible Anpassung an Einbausituationen
• Werkzeugloser Elementwechsel durch Komfortverschlüsse für schnellen Service

Leistungsstarke Details
Robustes Gehäuse
Die Gehäuse von ENTARON XD und MD bestehen aus glasfaserverstärktem Kunststoff mit Verstärkungsrippen, um extreme mechanische Anforderungen zu erfüllen und die Korrosionsbeständigkeit zu erhöhen. Das dreiteilige Gehäuse hat den Hauptteil, der durch eine spezielle Schweißung mit dem Rohluftanschluss verbunden ist, um flexible Einlass-/Haltewinkel zu ermöglichen. Der Sauberluftausgang ist durch einen Metallring verstärkt, der das Anziehen von Schlauchschellen bis 5 N·m erlaubt und somit eine sichere Rohrverbindung gewährleistet.

Intelligente Details
Die Komfortverschlüsse verfügen über farbcodierte Bedienelemente und Rastnasen, die ein Stören beim Abnehmen/Anbringen der Abdeckung verhindern. Das Gehäuse integriert einen Anschluss für einen Service-Schalter oder eine Serviceanzeige und bietet integrierte Montageoptionen mit Durchgangslöchern (Standard) und Gewindeeinsätzen (auf Anfrage) für eine schnelle und zuverlässige Installation.

Hochleistungs-Filterelemente
Die Filterelemente der ENTARON XD/MD-Serie sind auf Robustheit und lange Lebensdauer ausgelegt:

• Neues Dichtungssystem sorgt für zuverlässige Abdichtung der Elemente am Gehäuse
• Robuste Kunststoff-Innenrohre verstärken das Filterelement (nicht für ENTARON XD/MD 40)
• Neues Filtermedium bietet deutlich höhere Robustheit und längere Lebensdauer
• Glue-string-Technologie fixiert die Faltenköpfe und sichert die Elementstabilität im Betrieb
• Sicherheitselement ist am Gehäuse verschraubt, um unbeabsichtigtes Entfernen bei Wartung zu verhindern
• Weitere Ausführungen der Haupt- und Sekundärelemente sind optional verfügbar

Technische Merkmale

• Betriebsart: Zweistufig (ENTARON XD) / Einstufig (ENTARON MD) / Kombination mit externem Vorabscheider (MD mit DualSpin XT)
• Anwendungsbereich: Mobile Anwendungen mit sehr hoher Staubbelastung (XD) und stationäre Anwendungen mit geringer Staubbelastung (MD)
• Volumenstrombereich: 7–40 m³/min (XD), 20–40 m³/min (MD)
• Vorabscheidegrad: 87 % (XD mit Staubablassventil), bis zu 92 % (XD mit Spülfunktion), 80 % (MD mit DualSpin XT), >89 % (MD mit Spülfunktion)
• Endabscheidegrad: >99,99 % (XD), >99,97 % (MD)
• Staubablass: Staubablassventil oder Spüroptionen
• Einbau: Vertikale und horizontale Montage möglich (abhängig von der Position des Staubablassventils)
• Servicekonzept: Vorderer Zugang mit Komfortverschlüssen; werkzeugloser Elementwechsel
• Zusätzlicher Schutz gegen Wassereintritt: ENTARON XD 14–28 auf Anfrage, ENTARON XD 40 Standard

Weitere Produktdetails

• Modulares System zur flexiblen Anpassung an Einbausituationen
• Hoher Vorabscheidegrad des ENTARON XD eliminiert in vielen stark staubigen Anwendungen die Notwendigkeit eines externen Vorabscheiders
• Optionen für Sekundärelemente und Varianten für unterschiedliche Druckverlust- / Abscheideanforderungen verfügbar

Spezifikationen / Technische Daten

• Gehäuse: Glasfaserverstärkter Kunststoff, dreiteilige Bauweise, Hauptteil an Rohluftanschluss geschweißt, Sauberluftausgang mit Metallring verstärkt (Schlauchschellendrehmoment bis 5 N·m)
• Filterelemente: Neues Dichtungssystem, verstärkte Innenrohre außer bei XD/MD 40, Glue-string-Technologie, Sicherheitselement am Gehäuse verschraubt
• Wartung: Vorderer Zugang, Komfortverschlüsse, werkzeugloser Elementwechsel
• Anwendungen: Mobile Geräte (Baumaschinen, Mähdrescher, Krane, Kompressoren) und stationäre Maschinen / Notstromaggregate je nach Variante
