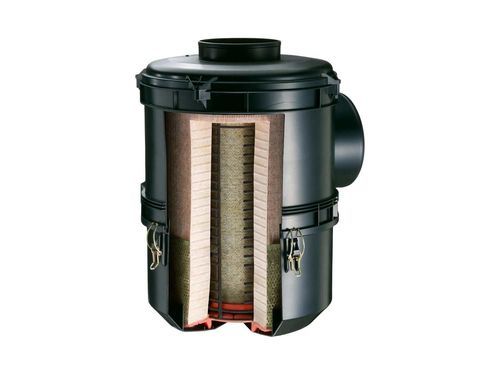

Luftfilterpatrone NLG

Staubglasfaserverstärkter KunststoffKunststoff

Übersicht
Die NLG‑Serie von MANN+HUMMEL ist eine modulare und wirtschaftliche Lösung zur Ansaugluftfiltration in zahlreichen industriellen Anwendungen. Das Baukastensystem bietet kombinierbare Durchmesser und Gehäuselängen sowie drei Hauptvarianten zur Anpassung an unterschiedliche Staubbelastungen und Einbaubedingungen. Der NLG Pico ist ein einstufiger Luftfilter für geringe Staubbelastungen; der NLG Piclon besitzt eine tangentiale Vorabscheidung für mittlere Belastungen; der NLG Pico mit DualSpin kombiniert das Pico‑Element mit einem externen Zyklon‑Vorabscheider für hohe Staubbelastungen.

Varianten

• NLG Pico: Einstufiger Luftfilter für Anwendungen mit geringer Staubbelastung.
• NLG Piclon: Zweistufiger Luftfilter mit tangentialer Vorabscheidung für mittlere Staubbelastungen.
• NLG Pico mit DualSpin: Kombinierter Luftfilter (einstufiges Element) mit externem Zyklon‑Vorabscheider für hohe Staubbelastungen.

Technische Merkmale

• Betriebsart: Einstufig (NLG Pico) / Zweistufig (NLG Piclon) / Kombination mit externem Vorabscheider (NLG Pico mit DualSpin).
• Einsatzgebiet: Von leichter bis hoher Staubbelastung — Nutzfahrzeuge, Kompressoren, Schiffsmaschinen, Bau‑ und Landmaschinen.
• Volumenstrombereich: 10–45 m³/min (NLG Pico), 10–40 m³/min (NLG Piclon), 18–50 m³/min (NLG Pico mit DualSpin).
• Vorabscheider: Keiner (Pico) / Tangential (Piclon) / Zyklon (DualSpin).
• Vorabscheidungswirkungsgrad mit Staubschieber: - / 75 % / 80 % (Pico / Piclon / DualSpin jeweils zutreffend).
• Vorabscheidungswirkungsgrad mit Spülung (5 %): - / >80 % / >84 %.
• Endabscheidungswirkungsgrad: >99,99 % (Pico, Piclon) / >99,97 % (Pico mit DualSpin).
• Staubaustrag: Optionales Staubablassventil (Piclon, DualSpin) mit optionaler Spülung.
• Einbau: Vertikale und horizontale Einbaulage möglich; Orientierung abhängig von der Position des Staubablassventils.
• Servicekonzept: Frontzugänglicher Service mit Standardbefestigungen; werkzeugloser Elementwechsel mit Standard‑Drahtklammern.
• Zusätzlicher Schutz gegen Wassereintritt: Optional.

Produktvorteile

• Gehäuse: Korrosionsfrei, Kunststoff mit Glasfaserverstärkung für lange Lebensdauer unter rauen Bedingungen.
• Filterelemente: Metallfrei und vollständig verbrennbar für umweltfreundliche Entsorgung.
• Flexible Einlasspositionen und modulare Größen zur einfachen Anpassung an unterschiedliche Geräte.
• Integrierte Gewindeeinsätze für schnelle Erstmontage an Fahrzeugen oder Maschinen.
• Standardbefestigungen ermöglichen schnellen Elementwechsel ohne Spezialwerkzeug.

Leistungsstarke Details
Modulsystem für hohe Flexibilität
Das NLG‑Modulsystem bietet vier verschiedene Filterdurchmesser, die jeweils mit drei Gehäuselängen kombiniert werden können, sodass 12 Basisvarianten entstehen. Dadurch lässt sich das Produkt optimal an örtliche Anforderungen anpassen: kurze Gehäuse und Elemente für Standardversionen, längere Ausführungen bei erhöhter Staubbelastung. Standardanschlüsse und einfache Halterbefestigung erleichtern Nachrüstung und Austausch.

Ideal für extreme Einsatzbedingungen
Die DualSpin‑Vorabscheideroption ist für hohe Staubbelastungen und Erntebedingungen geeignet. Sie erreicht eine Vorabscheidungswirkung von über 84 % bei geringerer Druckdifferenz im Vergleich zum tangentialen Piclon. Das antistatische Vorabscheidergehäuse und großzügige Querschnitte verringern Verstopfungen und eignen sich zur Abscheidung organischer Partikel. Führungsblatt‑Einsätze decken Volumenströme von 18 bis 50 m³/min ab.

Technische Spezifikationen

• Betriebsart: Einstufig / Zweistufig / Kombination mit externem Vorabscheider.
• Einsatzgebiet: Leichte bis hohe Staubbelastungen (Nutzfahrzeuge, Kompressoren, Schiffsmaschinen, Bau‑ und Landmaschinen).
• Volumenstrombereich: 10–45 m³/min (Pico), 10–40 m³/min (Piclon), 18–50 m³/min (Pico mit DualSpin).
• Vorabscheider‑Optionen: Keiner / Tangential / Zyklon.
• Vorabscheidungswirkungsgrad mit Ventil: 75 % (Piclon), 80 % (DualSpin).
• Vorabscheidungswirkungsgrad mit Spülung (5 %): >80 % (Piclon), >84 % (DualSpin).
• Endabscheidungswirkungsgrad: >99,99 % (Pico, Piclon), >99,97 % (Pico mit DualSpin).
• Staubaustrag: Optionales Austrittsventil und optionale Spülung (Piclon, DualSpin).
• Einbau: Vertikal und horizontal; abhängig von der Position des Staubablassventils.
• Servicekonzept: Frontzugänglich, Standardbefestigungen, werkzeugloser Elementwechsel.
• Schutz: Zusätzlicher Wasserschutz optional.
• Gehäusematerialien: Kunststoff mit Glasfaserverstärkung; Vorabscheidergehäuse in antistatischem Kunststoff erhältlich.
