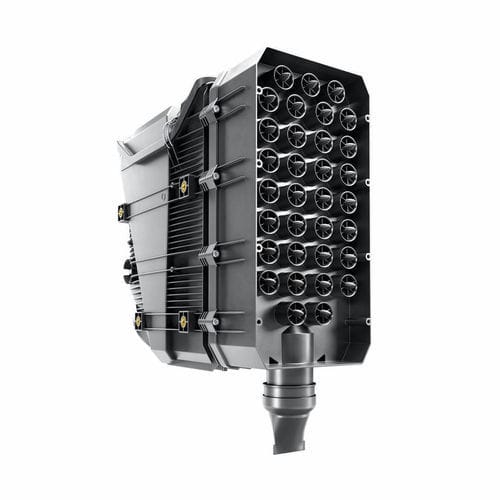

Luftfilterpatrone IQORON VP

StaubKunststofffür mobile Anwendung

Übersicht
Die IQORON VP Baureihe wurde speziell für Anwendungen mit mittleren bis sehr hohen Staubbelastungen entwickelt. Der kompakte, modulare Zweistufen-Luftreiniger mit dem neuen VarioPleat-Filterelement ist für Leistungen ab 400 kW ausgelegt, wenn der Einbauraum knapp ist. Das einzigartige Konzept ermöglicht kurze Luftwege zum Motor. Im Vergleich zu ähnlichen Lösungen am Markt erreicht der IQORON VP bis zu 70 % längere Standzeiten ohne Spülung.

Technische Merkmale (Zusammenfassung)
Betriebsart: Zweistufiger Luftreiniger
Anwendungsbereich: Mobile Anwendungen mit sehr hohen Staubbelastungen wie Baumaschinen, Baustellenfahrzeuge, Mähdrescher, Traktoren, Mobilkrane, mobile Verdichter etc.
Volumenstrombereich: 14 bis 33 m³/min
Vorseparationsgrad mit Staubklappe: 85%
Vorseparationsgrad mit Spülung (10%): > 90%
Endabscheidungsgrad: > 99.99%
Staubauswurf: Staubablassklappe (Option: Spülung)
Einbau: Vertikale und horizontale Einbauposition möglich
Servicekonzept: Seitlicher Zugang mit Komfort-Schnappverschlüssen
Zusätzlicher Schutz gegen Wasser: Deckeldichtung auf Anfrage
Sondervarianten: Auf Anfrage als einstufiger Luftreiniger ohne Zyklonblock erhältlich

Produktvorteile

• Horizontale und vertikale Betriebsarten ohne Leistungsverlust durch verbesserten Multi-Cyclone-Block
• Einfache und wirtschaftliche Spül-Installation mittels geringer Unterdruck am Spülanschluss
• Bis zu 70 % längere Standzeit bei Betrieb mit Staubablassklappe möglich
• Verkürzte Luftstromwege zum Motor durch 45° Frischluftanschluss (positionierbar)
• VarioPleat-Filterelement ermöglicht hohe Leistungsdichte

Verbesserte Abscheideleistung
Der aktualisierte Multi-Cyclone-Vorseparator verbessert die Leistung für nicht gespülte Anwendungen. Der IQORON VP kann mit Staubablassklappe horizontal und vertikal installiert werden, ohne Leistungsverlust. Für starke Staubbelastungen (z. B. landwirtschaftliche Anwendungen) kann der DualSpin XT Vorabscheider zur besseren Handhabung organischer und faseriger Stäube ergänzt werden. In Kombination mit Spülung ergibt dies exzellente Vorabscheidungsgrade. Ein spezielles Design der Führungsbleche reduziert Druckverluste im Vorabscheider. Großzügig dimensionierte Strömungswege verringern das Risiko des Verstopfens des Luftreinigers.

VarioPleat-Filterelement
Das VarioPleat-Filterelement ermöglicht variable Faltenhöhen, sodass einzelne Falten an den verfügbaren Raum mittels Stufen oder Kurven angepasst werden können. Dies erlaubt hohe Filterleistung und geringe Durchflusswiderstände bei beengten Einbausituationen. Die Fertigungstechnologie des Elements liefert eine geringere Druckdifferenz im Vergleich zu anderen Elementtechnologien und die stabilisierte Faltenstruktur minimiert Verstopfungen durch grobe Partikel. Die VarioPleat-Elementtechnologie ist Standard in der IQORON VP Baureihe und in kundenspezifischen Lösungen.

Flexibles, kompaktes Design
Das modulare, kompakte Zweistufen-Design ermöglicht eine einfache Anpassung zu einem einstufigen Luftreiniger und flexible Integration in komplexe Einbausituationen. Wichtige Vorteile:

• Schlankes, kompaktes Gehäuse für Einbau in komplexen/engen Räumen
• Gewindeeinsätze für vielfältige Befestigungsoptionen und vereinfachte Montage

Zusatzfunktionen
Das Sekundärelement ist mit einem robusten Kunststoffrahmen verstärkt, um zusätzliche Sicherheit beim Filterwechsel zu gewährleisten. Komfortverschlüsse und Griffe an Haupt- und Sekundärelement ermöglichen werkzeugfreien Zugang und vereinfachte Wartung. Der konfigurierbare 45° Frischluftausgang ermöglicht kurze Luftwege mit minimalem Strömungswiderstand; ein integrierter Verstärkungsring erlaubt hohe Anzugsdrehmomente für sichere Verbindungen. Sensor-/Service-Schalteranschlüsse mit M10x1 Außengewinde sind beidseitig in geschützter Lage verfügbar.

Technische Daten

• Betriebsart: Zweistufiger Luftreiniger
• Anwendungsbereich: Mobile Anwendungen mit sehr hohen Staubbelastungen (Baumaschinen, Mähdrescher, Traktoren, Mobilkrane, mobile Verdichter etc.)
• Volumenstrombereich: 14 bis 33 m³/min
• Vorseparationsgrad (Staubklappe): 85%
• Vorseparationsgrad (Spülung 10%): > 90%
• Endabscheidungsgrad: > 99.99%
• Staubauswurf: Staubablassklappe (Option: Spülung)
• Einbau: Vertikale und horizontale Einbauposition möglich
• Servicekonzept: Seitlicher Zugang mit Komfort-Schnappverschlüssen (werkzeugfreier Zugang)
• Zusätzlicher Schutz gegen Wasser: Deckeldichtung auf Anfrage
• Sondervarianten: Auf Anfrage als einstufiger Luftreiniger ohne Zyklonblock erhältlich; DualSpin XT Vorabscheider-Option für organische/faserige Stäube
