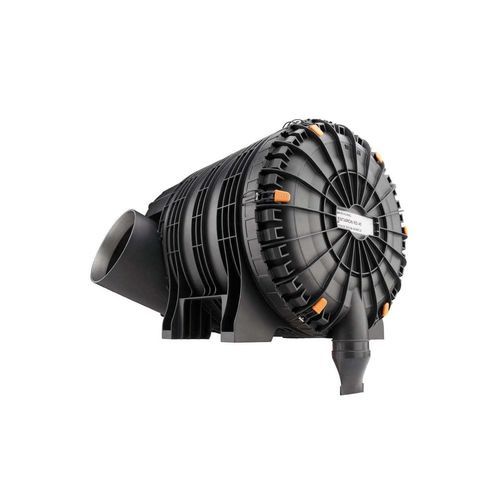

Patronenfilteraggregat ENTARON XD/MD

Partikelmit filterpatroneLuft

Übersicht
Die ENTARON XD- und ENTARON MD-Serien von MANN+HUMMEL sind luftreinigende Geräte mit glasfaserverstärktem Kunststoffgehäuse, entwickelt für anspruchsvolle mobile und industrielle Anwendungen. ENTARON XD ist eine zweistufige Ausführung mit tangentialem Rohlufteinlass; ENTARON MD ist eine einstufige Ausführung mit sehr niedrigem Anfangsdruckverlust.

Produktkern
Für hohe und variable Staubbelastungen ausgelegt, kombiniert die ENTARON-Familie bewährte Trennleistung mit einem modularen Kunststoffdesign, das Gewicht reduziert und Wartung vereinfacht, bei gleichbleibend hohen Abscheidewerten.

Produktvorteile

• Hoher Motorschutz durch hohe Anfangs- und Endabscheidegrade
• Erhöhte Zuverlässigkeit durch Filterelemente mit verbessertem Dichtungssystem
• Ca. 10 % Gewichtseinsparung gegenüber konventionellen Metall- oder Hybridlösungen
• Modulares System für flexible Konfigurationen
• Werkzeugloser Elementwechsel mittels farbcodierter Komfortverschlüsse für schnellen Service

Leistungsstarke Details
Robustes Gehäuse
Die Gehäuse bestehen aus glasfaserverstärktem Kunststoff mit Verstärkungsrippen. Die dreiteilige Bauweise wird durch ein spezielles Schweißverfahren mit dem tangentialen Rohlufteinlass verbunden, um Orientierung und integrierte Halterungen zu sichern. Der Reinluftaustritt ist mit einer Metallverstärkungsring versehen, der Schlauchschellen mit Drehmomenten bis zu 5 N·m zulässt. Die hohe Vortrennleistung des ENTARON XD qualifiziert ihn für starke Staubbelastungen und macht häufig einen externen Vortrenner überflüssig.

Intelligente Details
Die Komfortverschlüsse verfügen über farbcodierte Bedienelemente und Einrastnasen, die beim Abnehmen oder Aufsetzen der Abdeckung fixieren. Das Gehäuse integriert eine Anschlussmöglichkeit für einen Service-Schalter/-Anzeige und bietet Montageoptionen mit Durchgangsbohrungen (Standard) und Gewindeeinsätzen (auf Anfrage).

Hochleistungs-Filterelemente

• Neues Dichtungssystem für zuverlässige Abdichtung zwischen Element und Gehäuse
• Robuste Kunststoff-Innenrohre zur Verstärkung des Elements (nicht für ENTARON XD/MD 40)
• Robusteres Filtermedium für verlängerte Lebensdauer
• Klebfaden-Technologie zur Fixierung der Falten für Stabilität unter allen Betriebsbedingungen
• Sicherheitselement am Gehäuse verschraubt, um unbeabsichtigtes Entfernen bei Service zu verhindern
• Weitere Haupt- und Sekundärelement-Varianten als Optionen erhältlich

Technische Merkmale

• Betriebsart: ENTARON XD — zweistufig; ENTARON MD — einstufig; ENTARON MD 40 mit DualSpin XT — Kombination mit externem Vortrenner
• Anwendungsbereich: XD — mobile Anwendungen mit sehr hoher Staubbelastung (Baugeräte, Mähdrescher, Mobilkrane, mobile Kompressoren); MD — stationäre Anwendungen mit geringer Staubbelastung (stationäre Maschinen, Aggregate, Kompressoren); DualSpin — extreme Staubbelastungen
• Volumenstrombereich: ENTARON XD 7–40 m³/min; ENTARON MD 20–40 m³/min
• Vortrennwirkung: bis zu 92 % (mit Spülung) für XD; ca. 87 % (mit Staubablassventil)
• Endabscheidung: bis >99,99 % je nach Ausführung
• Einbau: vertikal und horizontal möglich, abhängig von der Position des Staubablassventils
• Servicekonzept: Frontzugang mit Komfortverschlüssen; werkzeugloser Elementwechsel
• Zusätzlicher Schutz gegen Wasser: ENTARON XD 14–28 auf Anfrage, XD 40 serienmäßig

Weitere Informationen
Kataloge und technische Dokumentationen stehen mit Kennlinien, Bestellnummern und Installations-/Wartungsanleitungen zur Verfügung.

Technische Spezifikationen

• Materialien: Gehäuse aus glasfaserverstärktem Kunststoff; Metallverstärkungsring am Reinluftaustritt
• Gehäusedesign: Dreiteiliges Gehäuse, an den Rohlufteinlass geschweißt, mit integrierten Halterungen
• Gewichtsreduktion: Ca. 10 % leichter als metallische/hybride Pendants
• Dichtung: Fortgeschrittenes Dichtungssystem für sicheren Sitz der Elemente
• Filtermedium: Robustes Medium mit Klebfaden-Faltenfixierung
• Innenrohr: Kunststoff-Innenrohre zur Verstärkung (außer ENTARON XD/MD 40)
• Service: Frontzugang, farbcodierte Komfortverschlüsse, werkzeugloser Elementwechsel
• Montage: Durchgangsbohrungen Standard; Gewindeeinsätze auf Anfrage
• Servicefunktionen: Anschluss für Service-Schalter/-Anzeige; Sicherheitselement verschraubt am Gehäuse
• Leistung: Endabscheidung bis >99,99 %; Vortrennung bis zu 92 % mit Spülung
• Volumenstrombereiche: ENTARON XD 7–40 m³/min; ENTARON MD 20–40 m³/min
• Typische Anwendungen: Schwere mobile Maschinen (XD), stationäre Niedrigstaubanwendungen (MD), Sondervarianten für extreme Staubbelastungen
