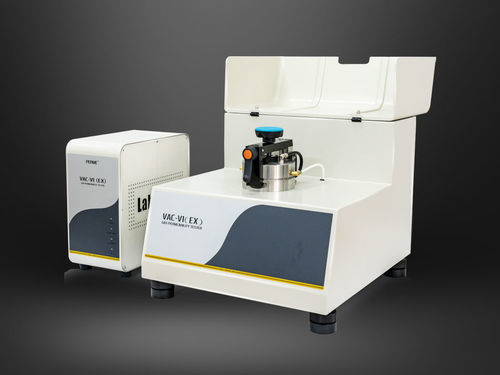

Durchlässigkeits-Tester VAC-V1 (EX)

GasdurchlässigkeitTransmissionsgradSauerstoffdurchlässigkeit

Übersicht
Der VAC-V1 (EX) ist ein Laborgerät zur Messung der Gasdurchlässigkeit nach der Differenzdruckmethode. Er bestimmt professionell Gasdurchlässigkeitsrate, Löslichkeitskoeffizient, Diffusionskoeffizient und Permeabilitätskoeffizient von Folien, Verbundfolien, Hochbarrierematerialien, Bahnen und Folien bei verschiedenen Temperaturen. Das Gerät eignet sich für gängige Gase sowie für brennbare, explosive oder toxische Gase unter kontrollierten Bedingungen.

Produktmerkmale

• Split-Control-Architektur trennt Gehäuse und Steuermodul zur erhöhten Sicherheit des Bedieners während der Prüfung.
• Entwickelt für Prüfungen mit brennbaren, explosiven oder giftigen Gasen.
• Gleichzeitige Bestimmung von Gasdurchlässigkeitsrate, Permeabilität, Löslichkeit und Diffusion.
• Breitbereichiger, hochpräziser Flüssigkeitszirkulations-Temperaturregler (5℃–95℃, ±0.1℃).
• Zwei Prüfmodus-Auswertungen: Proportional- und Fuzzy-Modus für flexible Datenverarbeitung.
• Erweiterbarer Prüfbereich für hochdurchlässige Materialien.
• Temperaturbasierte Datenanpassung zur Ableitung von Ergebnissen unter variierenden oder extremen Bedingungen.
• PC-gesteuerte Automatisierung von Prüfabläufen und Datenverwaltung.
• Referenzfilm für schnelle Kalibrierung und rückverfolgbare Ergebnisse.
• RS232-Anschluss und Kompatibilität mit Lystem™ Lab Data Sharing System zur zentralen Ergebnisverwaltung.

Prinzipskizze
Nach der Differenzdruckmethode wird eine vorkonditionierte Probe zwischen Ober- und Unterkammer eingespannt. Die Unterkammer wird evakuiert und geschlossen; Prüfgas wird in die Oberkammer bei eingestelltem Druck eingebracht, wodurch ein konstanter Druckunterschied entsteht. Gas permeiert von der Hoch- zur Niederdruckseite; die Überwachung der Druckänderungen in der Unterkammer liefert die Durchlässigkeitsdaten.

Normen
Entspricht einschlägigen nationalen und internationalen Normen: ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003.

Anwendungen

• Folien: Kunststofffolien, Verbundfolien, Papier-Kunststoff-Verbundfolien, coextrudierte Folien, aluminisierte Folien, Aluminiumfolien und Aluminiumverbundfolien.
• Bahnen / Platten: Technische Kunststoffe, Gummi, Bauplatten (z. B. PP, PVC, PVDC).
• Verschiedene Gase: O2, CO2, N2, Luft, He, H2 (Gasversorgung durch Anwender).
• Gefährliche Gase: Prüfungen mit brennbaren/explosiven/toxischen Gasen.
• Biologisch abbaubare Folien: z. B. stärkehaltige Verpackungsfolien.
• Luft- und Raumfahrtmaterialien: Heliumdurchlässigkeitstests für Gasbehälter, etc.
• Papier und Karton: Aluminisiertes Papier, Tetra Pak-Folien, Einwegpapierbehälter.
• Beschichtete Substrate: Farbschichten und Beschichtungen auf Trägermaterialien.
• Textilien & Glasfaser: Teflonbeschichtete Gewebe, Schweißstoffe, Glasfaserpapiere.
• Kosmetiktuben: Aluminium-Kunststoff-Tuben, Zahnpastatuben.
• Gummiplatten: z. B. Reifenmaterialien.

Konfigurationen

• Standard: Messgerät, Thermostatregler (Flüssigkeit), PC, Profi-Software, Probenschneider, Vakuumfett, Schnell-Quantitatives Filterpapier, Vakuumpumpe.
• Optional: Probenklingen, zusätzliches Vakuumfett, Vakuumpumpenöl, Filterpapier-Ersatz.
• Hinweis: Gasanschluss = Φ6 mm PU-Schlauch. Gasquellen und destilliertes Wasser sind vom Anwender bereitzustellen.

Technische Daten

• Prüfbereich (Folien): 0.05 ~ 50,000 cm3/m2·24h·0.1MPa (Standard); Obergrenze ≥ 500,000 cm3/m2·24h·0.1MPa (erweitert).
• Anzahl Proben: 1.
• Vakuumauflösung: 0.1 Pa.
• Vakuumgrad Prüfkammer: <10 Pa.
• Temperaturbereich: 5℃ ～ 95℃ ; Genauigkeit ±0.1℃.
• Probengröße: Φ97 mm ; Testfläche: 38.48 cm2 (Φ70 mm).
• Testgase: H2, O2, N2, CO2 (Bereitstellung durch Anwender).
• Prüfdruck: 10 kPa ~ 200 kPa.
• Gasversorgungsdruck: 0.5 MPa ~ 0.6 MPa.
• Anschlussgröße: Φ6 mm PU-Schlauch.
• Abmessungen (L×B×H): 500 × 575 × 450 mm.
• Netzanschluss: 220 VAC 50 Hz.
• Gewicht (netto): 50 kg.
