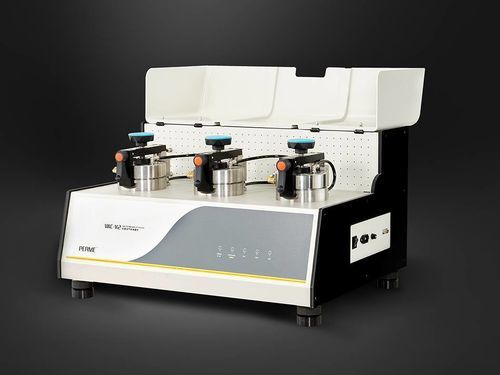

Durchlässigkeits-Tester VAC-V2

GasdurchlässigkeitTransmissionsgradSauerstoffdurchlässigkeit

Überblick
VAC-V2 beruht auf dem Differenzdruckverfahren und eignet sich zur Bestimmung der Gasdurchlässigkeitsrate sowie des Löslichkeitskoeffizienten, Diffusionskoeffizienten und Permeabilitätskoeffizienten von Kunststofffolien, Verbundfolien, Hochbarrierematerialien, Platten und Aluminiumfolien.

Produktmerkmale

• Gasdurchlässigkeitsrate, Löslichkeitskoeffizient, Diffusionskoeffizient und Permeabilitätskoeffizient der Probe können in einem einzigen Messvorgang ermittelt werden
• Bis zu drei unterschiedliche oder gleichartige Proben können einzeln mit unabhängigen Prüfergebnissen in einem Arbeitsgang geprüft werden
• Großer Messbereich und hochpräzise Regelung von Temperatur und Feuchte zur Anpassung an verschiedene Prüfbedingungen
• Zwei Prüfmodi: Proportionalmodus und Standardmodus
• Der Messbereich kann erweitert werden, um Materialien mit hoher Permeabilität zu bewerten
• Die Datenanpassungsfunktion ermöglicht zuverlässige Ergebnisse auch unter extremen Bedingungen und bei beliebigen Temperaturen
• Das Gerät kann zur Prüfung giftiger, brennbarer und explosiver Gase angepasst werden (kundenspezifische Anpassung erforderlich)
• Computer gesteuert mit automatischem Prüfablauf
• Referenzfolie für schnelle Kalibrierung zur Sicherstellung genauer und vergleichbarer Prüfdaten
• RS232-Schnittstelle für bequemen Datentransfer
• Unterstützt das Lystem™ Lab Data Sharing System zur einheitlichen Verwaltung von Prüfergebnissen und Berichten

Prüfprinzip
Die vorkonditionierte Probe wird in die Gasdiffusionszelle eingespannt und bildet eine dichte Barriere zwischen zwei Kammern. Zunächst wird die Niederdruckkammer evakuiert, anschließend die gesamte Zelle. In die Kammer mit dem höheren Druck wird Gas eingeleitet, um eine konstante Druckdifferenz zu erzeugen; das Gas permeiert durch die Probe in die Niederdruckkammer. Die Gasdurchlässigkeit und andere Barriereeigenschaften werden durch Überwachung der Druckänderungen in der unteren Kammer ermittelt.

Normen
ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003

Anwendungen

• Basisanwendungen — Folien: Kunststofffolien, Kunststoffverbundfolien, Papier-Kunststoff-Verbundfolien, coextrudierte Folien, aluminisierte Folien, Aluminiumfolien, Aluminiumverbundfolien und ähnliche Materialien
• Basisanwendungen — Platten: techn. Kunststoffe, Gummi und Baustoffe (z. B. PP, PVC, PVDC)
• Erweiterte Anwendungen — Verschiedene Gase: Prüfung der Durchlässigkeit für O2, CO2, N2, Luft, He
• Erweiterte Anwendungen — Entflammbare / explosive Gase: Prüfung der Durchlässigkeit gegenüber brennbaren und explosiven Gasen (ggf. kundenspezifische Anpassung)
• Erweiterte Anwendungen — Biologisch abbaubare Folien: z. B. stärke-basierte biologisch abbaubare Beutel
• Erweiterte Anwendungen — Luft- und Raumfahrtmaterialien: Helium-Durchlässigkeitsprüfung für Luftschiff-Gassäcke
• Erweiterte Anwendungen — Papier und Karton: aluminisiertes Papier für Zigarettenverpackungen, Tetra Pak-Folien, Papierschüsseln, Einweg-Pappbecher
• Erweiterte Anwendungen — Lackfolien, Glasfasergewebe/-papier, Kosmetik-Schlauchmaterialien, Gummiplatten: Substrate und Plattenmaterialien für Beschichtungen, Gewebe, Kosmetiktuben und Gummiplatten

Konfigurationen

• Standardkonfigurationen: Prüfgerät, Konstant-Temperatur-Regelgerät, professionelle Software, runder Probenschneider, Vakuumfett, schnell quantitatives Filterpapier und importierte Vakuumpumpe
• Optionale Teile: Klingen für Probenschneider, Vakuumfett, Vakuumpumpenöl, schnell quantitatives Filterpapier
• Hinweis: 1) Gasversorgungsanschluss: Φ6 mm PU-Rohr; 2) Kunde muss Gasversorgung und destilliertes Wasser bereitstellen

Technische Daten

• Prüfbereich: 0,05 ~ 50.000 cm3/m2·24h·0,1 MPa (Standardvolumen); ≥ 500.000 cm3/m2·24h·0,1 MPa (erweitertes Volumen)
• Anzahl der Proben: 3 (unabhängige Prüfergebnisse)
• Vakuumauflösung: 0,1 Pa
• Vakuumgrad der Prüfkammer: <20 Pa
• Temperaturbereich: 5°C ~ 95°C
• Temperaturgenauigkeit: ±0,1°C
• Feuchtebereich: 0 %RH, 5 %RH ~ 90 %RH (automatische Befeuchtungsfunktion anpassbar unter 15°C ~ 40°C)
• Feuchtegenauigkeit: ±1 %RH
• Probengröße: Φ97 mm
• Prüffläche: 38,48 cm2
• Prüfgase: O2, N2 und CO2 (Gase nicht mitgeliefert)
• Prüfdruck: 10 kPa ~ 200 kPa
• Gasversorgungsdruck: 0,4 MPa ~ 0,6 MPa
• Anschlussgröße: Φ6 mm (PU-Rohr)
• Geräteabmessungen: 760 mm (L) x 575 mm (W) x 450 mm (H)
• Stromversorgung: 220 VAC 50 Hz / 120 VAC 60 Hz
• Nettogewicht: 88 kg
