Flüssigkeitsfilter GVF series

MembranVakuumLabor

Übersicht

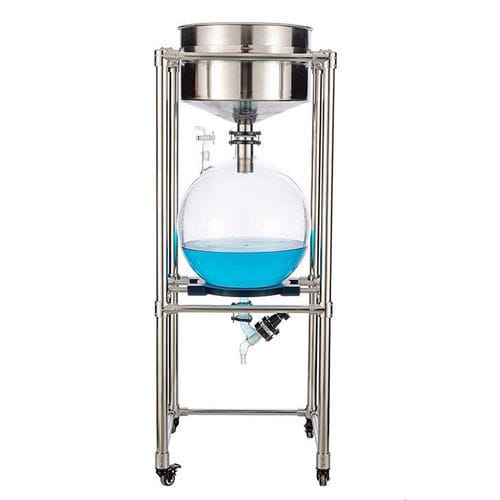

Der Glas-Vakuumfilter der GVF-Serie ist eine mobile Einheit für Fest-Flüssig-Trennung, Materialtrocknung und Entfernung von Verunreinigungen. Filtermedien (Tuch, Sieb, Membran) werden auf dem Trichter positioniert; die Glas-Saugflasche, an eine Vakuumpumpe angeschlossen, saugt das Filtrat durch die Filterschicht in die Flasche. Die Filtrationsfeinheit richtet sich nach dem verwendeten Filtermedium.

Merkmale

• Saugflasche aus hochborosilikatglas GG-17 (Wärmeausdehnungskoeffizient 3.3)
• Trichter aus 304 Edelstahl mit Ø4 mm-Bohrungen am Trichterboden
• Rahmen aus Aluminiumlegierung kombiniert mit Edelstahl
• Anschlüsse und Armaturen aus 304 Edelstahl; Glasablasshahn mit PTFE-Kern je nach Ausführung
• Mobilität durch Lenkrollen mit Feststeller für die Einheit

Spezifikationen

• Modell GVF-5L: Rundkolben 5L; Trichter 300×150 mm; Sauganschluss Ø80 Flansch; Vakuumanschluss 24# (OD 12 mm); Ablauf: konvexe Kugelverbindung Φ45 mm Glas+PTFE, Auslass Φ20; Ablaufhöhe 450 mm; Abmessungen 490×490×1500 mm; NW/GW 20/45 kg
• Modell GVF-10L: Kolben 10L; Trichter 350×220 mm (21L); Flansch Ø80; Vakuum 24# (OD 12 mm); Ablauf: Φ45 mm Glas+PTFE, Auslass Φ20; Höhe 450 mm; Abmessungen 500×520×1230 mm; NW/GW 24/50 kg
• Modell GVF-20L: Kolben 20L; Trichter 350×220 mm (21L); Flansch Ø80; Vakuum 24# (OD 12 mm); Ablauf: Φ45 mm Glas+PTFE, Auslass Φ20; Höhe 450 mm; Abmessungen 500×520×1330 mm; NW/GW 27/53 kg
• Modell GVF-30L: Kolben 30L; Trichter 450×250 mm (39L); Flansch Ø80; Vakuum 24# (OD 12 mm); Ablauf: Φ33 mm Glas+PTFE, Auslass Φ34; Höhe 350 mm; Abmessungen 580×600×1530 mm; NW/GW 35/64 kg
• Modell GVF-50L: Kolben 50L; Trichter 450×250 mm (39L); Flansch Ø80; Vakuum 24# (OD 12 mm); Ablauf: Φ45 mm Glas+PTFE, Auslass Φ20; Höhe 350 mm; Abmessungen 580×600×1530 mm; NW/GW 38/67 kg

Technische Daten

• Glas: GG-17 Hochborosilikat (Wärmeausdehnungskoeffizient 3.3)
• Erreichbares Vakuum: 0.098 MPa
• Flaschenanschlüsse: 3 Standardanschlüsse
• Mobilität: Lenkrollen mit Feststeller
• Rahmenoberfläche: Kunststoff- oder PTFE-Beschichtung; Hauptträger: Tablett
• Anwendungen: Laborfiltration und Kleinserienproduktion, Fest-Flüssig-Trennung, Trocknung und Reinigungsprozesse
