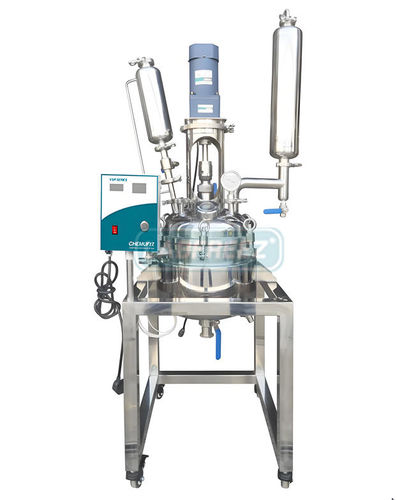

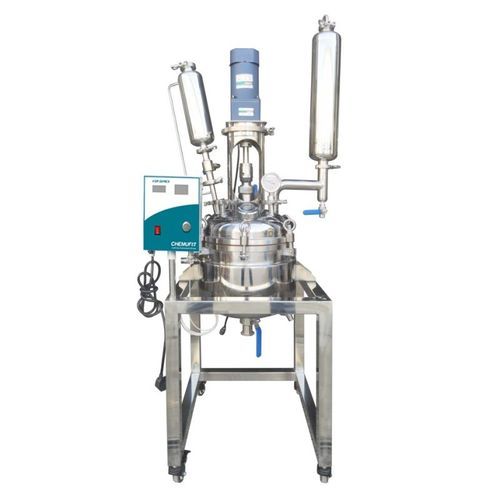

Rührkesselreaktor VSR series

für die Pharmaindustriefür Chemikalienzur industriellen Anwendung

Beschreibung
Die doppelwandigen Mantel-Edelstahlreaktoren der VSR Series bestehen aus einem inneren Reaktorgefäß und einem äußeren Mantel. Das Innengefäß dient zur Rührreaktion unter Atmosphären- oder Unterdruckbedingungen; im Mantel wird ein Heiz- oder Kühlmedium (Wärmeöl, Heißwasser oder Kältemittel) zirkuliert, um die Reaktionstemperatur zu steuern.

Anwendungen

• Pilot- und Kleinserienproduktion in Feinchemie, Biopharmazie und Materialsynthetik
• Rückfluss, Destillation und temperaturkritische Reaktionen
• Prozesse, die präzise Mantelheizung/-kühlung und Vakuumbetrieb erfordern

Hauptmerkmale

• Verfügbare Volumina: 20 L, 50 L, 100 L
• Benetzte Teile aus SUS316L; Rahmen aus SUS304
• Drehzahlregelung per Frequenzumrichter mit AC-Induktionsmotor
• Der Mantel erlaubt Zirkulation von Wärmeöl, Heißwasser oder Kältemittel für -120 °C bis 260 °C
• Betriebsdruckbereich: -0,1 bis 0,3 MPa
• Ablass mit Edelstahldruckkugelventil und abnehmbarem Aufbau zur Vermeidung von Toträumen
• Mehrfachanschlussdeckel (8 oder 9) für einfache Reinigung und Integration von Rückfluss-/Destillationskomponenten

Technische Daten

• Modelle: VSR-20DL, VSR-50DL, VSR-100DL
• Kesselinhalt (L): 20 / 50 / 100
• Mantelvolumen (L): ≈5 / ≈15 / ≈23,8
• Abmessungen (mm): 530×530×1870 / 580×580×2175 / 680×680×2325
• Reaktionstemperatur: -120 ~ 260 °C
• Druck: -0,1 ~ 0,3 MPa
• Rührgeschwindigkeit (rpm): 0–460 / 0–460 / 0–180
• Leistung (W): 250 / 250 / 400
• Verschluss: Edelstahl-/Graphit-Planeten-Ringdichtung (mechanische Dichtung)

Optionen & Anpassung

• Explosionsgeschützte Ausführung, elektrische Beheizung, komplett 316L-Bauweise (gegen Aufpreis)
• Sammelbehälter, PTFE-Beschichtung, kundenspezifische Anschlüsse und Zubehör
• Schlüsselfertige Lösungen: Temperaturregelung, Chiller, Vakuumpumpe und Systemintegration
