Rührkesselreaktor VGR-DN series

für die Pharmaindustriefür Chemikalienzur industriellen Anwendung

Übersicht

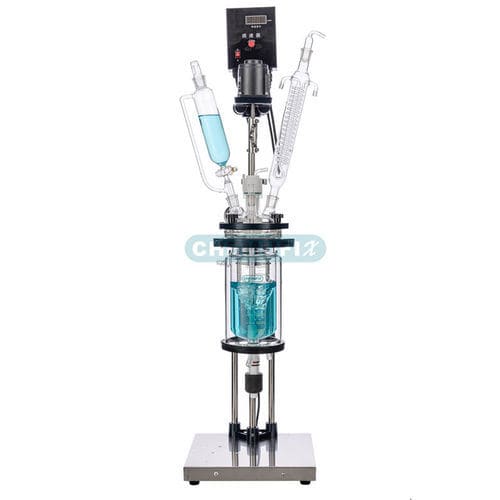

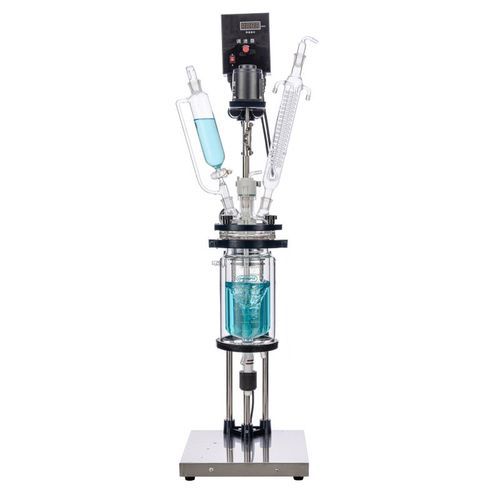

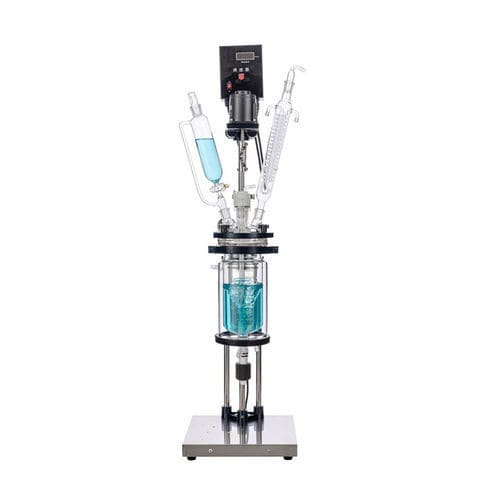

Der Mantelglasreaktor der VGR-DN Serie ist ein doppelschichtiger (mantel-gekühlter/-geheizter) Glasreaktor mit einem Innengefäß für das Reaktionsmedium und einem Außenmantel zum Heizen oder Kühlen. Das Innengefäß ist rührbar; der Mantel lässt sich mit Kältemittel, Heißwasser oder Thermoöl zur Temperaturregelung betreiben. Der dichte Reaktor arbeitet unter Normal- oder Unterdruck und ermöglicht Rühren, Rückfluss und Destillation für Pilot- und Produktionssynthesen in Feinchemie, Biopharma und neuen Materialien.

Technische Merkmale

• Mobiler Säulenrahmen aus Edelstahl mit Mehrfachhals-Glasdeckel (typisch 4–6 Öffnungen, je nach Modell).
• Innen- und Außengefäße aus G3.3 Borosilikatglas mit guter chemischer Beständigkeit und thermischer Stabilität.
• Mechanische Dichtung aus Legierungsstahl mit PTFE-Dichtungen für zuverlässige Abdichtung im Betrieb.
• Pt100-Sondenelement zur genauen Temperaturmessung.
• AC-Getriebemotor (japanische Technologie) mit hohem Drehmoment und geringem Geräuschpegel; Motorleistung modellabhängig.
• Doppelte PTFE-Rührschaufeln für Mischungen von niedriger bis hoher Viskosität.
• PTFE-Entleerungsventil mit beweglicher Schnittstelle für vollständige und schnelle Entleerung.
• Vakuumfähigkeit bis ca. 0,098 MPa; explosionsgeschützte Ausführungen für ausgewählte Modelle verfügbar.
• Verfügbare Kapazitäten von 1 L bis 200 L mit wählbaren Drehzahlbereichen (kleine Modelle bis 1400 rpm; größere normalerweise 50–600 rpm).

Abbildungen
Produktbilder verfügbar, die Standard-, Hub-/Rotations- und Ex‑geschützte Varianten, Gefäßbaugruppen, Kondensatoren, Entleerungsventile und Hebemechaniken zeigen.

Spezifikationen (Auszug)

• Verfügbare Modelle: kleine 1–3 L (VGR-1DN, VGR-2DN, VGR-3DN); Standard 5–200 L (VGR-5DN … VGR-200DN).
• Motorleistungsbereich: typ. 40 W (klein) bis 750 W (größte/ex-proof).
• Drehzahlbereiche: klein 50–1400 rpm; Standard/Ex‑Modelle typ. 50–600 rpm.
• Typischer Drehmomentbereich: ca. 0,27–11,9 Nm je nach Modell; Vakuumbewertung ~0,098 MPa.
• Optionen und Zubehör: Rückflusskondensator, Flüssigkeitszuführungen, bewegliche Schnittstellen, Hubgestelle, Rotations-/Hubmechaniken und explosionsgeschützte Antriebe.
