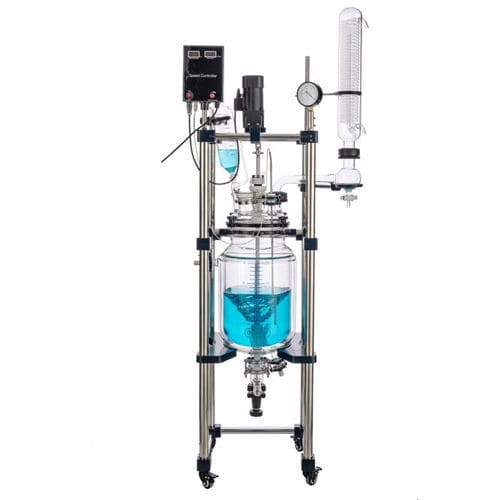

Rührkesselreaktor VGR series

Laborfür die Pharmaindustriefür Chemikalien

Kurzbeschreibung
Mantelglasreaktoren (VGR-Serie) verfügbar in Wirkleistungen von 5 L bis 100 L. Hergestellt aus Pyrex 3.3 Hochborosilikatglas, Halterungen aus SUS 304 und Dichtungen aus PTFE; als mantelgekleidete (D) und dreifachwandige (T) Ausführungen erhältlich.

EINSATZEIGENSCHAFTEN
Die Reagenzien befinden sich im Innengefäß des doppel-/dreischichtigen Glasreaktors. Die Mantel-/Zwischenschicht kann mit Kältemittel, Wasser oder Hochtemperaturmedium durchströmt werden, um Materialien kontrolliert zu erhitzen oder zu kühlen. Das System unterstützt Vakuumbetrieb oder atmosphärischen Betrieb und variable Rührgeschwindigkeiten. Geeignet für Laborforschung, Pilotversuche und Kleinserienproduktion in Chemie, Feinchemie, Biopharma und Synthese neuer Materialien. Integration mit Vakuumpumpen, Niedertemperatur-Zirkulationspumpen, Umlaufkühlern und geschlossenen Heiz-/Kühlkreisläufen möglich.

Glasfermenter
Eigenschaften

• Digitale Temperatureinstellung und -anzeige für präzise Kontrolle und einfache Bedienung.
• Hochborosilikatglas (Pyrex 3.3) mit stabilen physikalisch-chemischen Eigenschaften.
• Breiter Betriebstemperaturbereich (Tieftemperaturen bis −80°C; Merkmale geben bis zu 300°C an; Tabelle listet −80°C bis 200°C).
• Betrieb bei Atmosphärendruck oder unter Vakuum möglich (Vakuumgrad unter 0,095 MPa im ruhenden Zustand).
• Digitale Anzeige der Rührgeschwindigkeit; Frequenzumrichtersteuerung für konstante Rührung (50–500 rpm).
• Eigene Wellenabdichtung und PTFE-beschichtetes Rührwerk; PTFE-Dichtungen an Welle und Deckel.
• Korrosionsbeständiges Ablassventil ohne Totraum für effiziente Entleerung.
• Mantel/Interlayer kann nach Reaktion vollständig entleert werden.
• Kompaktes, praxisorientiertes Design, geeignet für Labor- und Pilotanwendungen.

Spezifikationen
Modell | VGR-05D / VGR-05T | VGR-10D / VGR-10T | VGR-20D / VGR-20T | VGR-30D / VGR-30T | VGR-50D / VGR-50T | VGR-80D / VGR-80T | VGR-100D / VGR-100T
Effektives Volumen (L) | 5 | 10 | 20 | 30 | 50 | 80 | 100
Mantelvolumen (L) | 1,5 | 3 | 6 | 10 | 16 | 24 | 30
Wärmeaustauschfläche Mantel (m²) | 0,13 | 0,22 | 0,32 | 0,46 | 0,65 | 0,9 | 1,09
Kondensatorfläche (m²) | 0,12 | 0,2 | 0,3 | 0,3 | 0,3 | 0,5 | 0,5
Glasmaterial | Pyrex 3.3 für alle Modelle
Halter Material | SUS 304 für alle Modelle
Temperaturtoleranz (°C) | -80 ~ 200 (Tabelle); Merkmale geben bis zu 300°C an
Betriebsdruck (MPa) | Vakuum oder Atmosphärendruck
Motorleistung (W) | 90 | 90 | 90 | 90 | 140 | 250 | 250
Geschwindigkeitsregelung | Frequenzsteuerung (digital) für alle Modelle
RPM | 50 ~ 500 für alle Modelle
Rühranschluss (Flansch) | 50# (bis VGR-50) | 60# für größere Modelle
Sensoranschluss | 24# für alle Modelle
Kondensator (Mund) | 35# / 50# / 50# / 50# / 50# / 50# / 50#
Flüssigkeitszufuhr | 24# / 34# / 34# / 34# / 34# / 34#*2 / 34#*2
Konstantdrucktrichter | 29# / 40# / 40# / 40# / 40# / 40# / 40#
Feststoffzufuhr (Flansch) | / | 80# | 80# | 80# | 80# | 95# | 95#
Auslass/Einlass Schnittstelle | DN15 für alle Modelle
Dichtmaterial | PTFE (Teflon) für alle Modelle
Stromversorgung | 220V 50Hz für alle Modelle
Ablassventil | Seitliches Auslaufventil ohne Austritt (konzeptionell ohne Totraum)
Bodenfreiheit | 400mm / 400mm / 370mm / 360mm / 320mm / 400mm / 350mm
Temperatursondenmaterial | Edelstahl mit Fluorbeschichtung, doppelte Korrosionsschutzschicht
Rührer | Kleeblatt-Rührer, Edelstahl mit PTFE-Beschichtung
Abmessungen (L×B×H mm) | 460×380×1680 | 460×380×1680 | 520×520×2030 | 520×520×2150 | 570×570×2250 | 670×670×2600 | 670×670×2600
Bemerkung | „D“ kennzeichnet mantelgekleideten Glasreaktor; „T“ kennzeichnet dreifachwandigen Glasreaktor

Merkmale / technische Spezifikationen

• Serie / Modellname: VGR Series
• Wirkvolumenbereich: 5 L bis 100 L
• Glasmaterial: Pyrex 3.3 (Hochborosilikat)
• Haltermaterial: Edelstahl SUS 304
• Dichtungen: PTFE (Teflon)
• Temperaturfähigkeit: angegebener Bereich −80°C bis 300°C (Tabelle: −80°C bis 200°C)
• Druck: vakuumtauglich oder atmosphärischer Betrieb (Vakuumgrad < 0,095 MPa im ruhenden Zustand)
• Rühren: Frequenzumrichterregelung, 50–500 rpm, digitale Geschwindigkeitsanzeige
• Stromversorgung: 220V 50Hz (Standard)
• Konfigurationen: mantelgekleidete (D) und dreifachwandige (T) Glasreaktoren
