Kontinuierlicher Reaktor VGR-N series

für die PharmaindustrieProzessfür Chemikalien

Übersicht

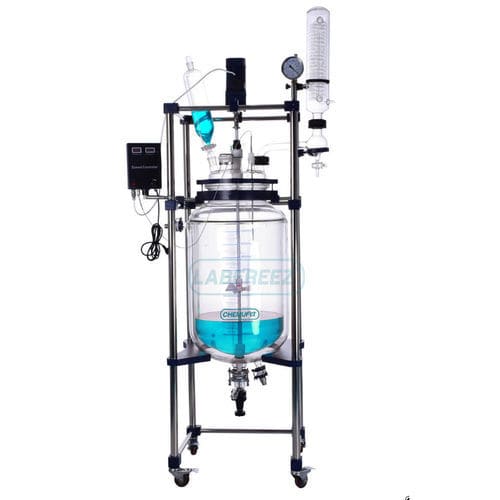

Konzipiert als zweischichtiger Mantelglasreaktor, wird das Innengefäß gerührt, während die Mantelhöhle Heiz‑ oder Kühlmedien (Kältemittel, Warmwasser oder Thermoöl) zirkulieren lässt. Der dicht verschlossene Reaktor arbeitet unter Normal- oder Unterdruck und ermöglicht Rühren, Rückfluss und Destillation; geeignet für Pilot‑ und Produktionssynthesen in Feinchemie, Biopharmazie und Werkstoffen.

Technische Merkmale

• Edelstahl fahrbarer Rahmen mit mehrhalsigen Deckeln und kompletter Glasmontage einschließlich Rückfluss und Einfüll‑/Messanschlüssen.
• Innen‑ und Außengefäße aus Borosilikatglas G3.3 für chemische und thermische Beständigkeit.
• Mechanische Dichtung aus legiertem Stahl mit PTFE‑Verbindungen für präzise Dichtung im Betrieb.
• Pt100 Temperaturfühler für genaue Temperaturmessung.
• AC‑Getriebemotor (japanische Technologie) mit hohem Drehmoment und geringem Geräuschpegel.
• Doppelte PTFE‑Rührschaufeln, geeignet für niedrige bis hohe Viskositäten.
• PTFE‑Entleerungsventil mit verschiebbarem Anschluss für vollständige und schnelle Entleerung.

Typische Konfiguration

• Fahrbarer Rahmen aus Edelstahl
• Mehrhals‑Deckel und Rückflusskondensator
• Einfüllöffnung und Pt100 Temperaturfühler
• Mechanische Dichtung aus legiertem Stahl mit PTFE‑Verbindung
• Antrieb durch AC‑Getriebemotor und doppelte PTFE‑Rührschaufeln
• PTFE‑Entleerungsventil

Modellreihe & Hauptspezifikationen

• Modelle: VGR‑1DN bis VGR‑200DN; Volumina 1 L bis 200 L.
• Anzahl der Hülsen: 4 (1–3 L) und 5–6 (5–200 L) je nach Modell.
• Drehzahl: 50–1400 rpm (1–3 L), 50–600 rpm (5–200 L).
• Motorleistung: 40 W bis 750 W je nach Modell.
• Vakuumfähigkeit: bis zu 0,098 MPa.
• Abmessungen, Gefäßdurchmesser und Höhen variieren je nach Modell.

Technische Daten

• Konstruktion: zweischichtige Gefäße aus Borosilikatglas G3.3 mit fahrbarem Rahmen aus Edelstahl.
• Dichtung: mechanische Dichtung aus legiertem Stahl mit PTFE (Teflon) Verbindungen.
• Rühren: AC‑Getriebemotor mit doppelten PTFE‑Rührschaufeln; geschwindigkeitsabhängig vom Modell.
• Temperaturregelung: Mantelzirkulation für Heizen/Kühlen; Pt100 Temperatursensor.
• Vakuum: ausgelegt für Betrieb unter Unterdruck bis zum spezifizierten Vakuumgrad.
• Entleerung: PTFE‑Entleerungsventil mit verschiebbarem Anschluss für effizientes Entleeren.
• Verfügbare Kapazitäten: 1 L bis 200 L in der VGR‑Serie.
