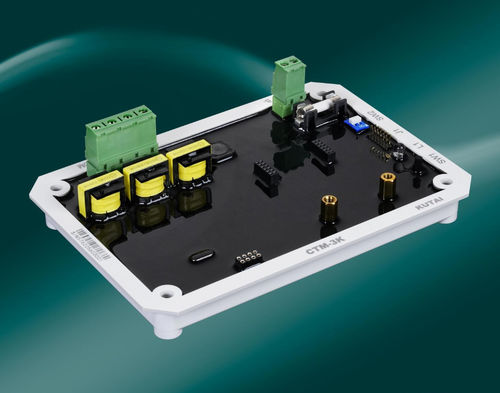

Kommunikationsmodul / 2 Ports CTM-3K

DatenübertragungFernfür Fernbedienung

Produktübersicht

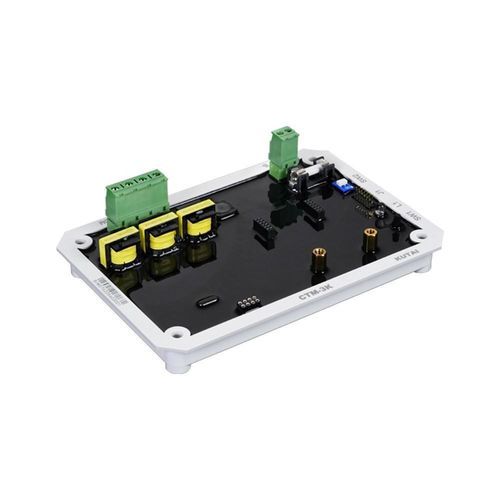

Das CTM-3K ist eine integrierte Strommess-Einheit mit Montageplatte für KCU-Module für KUTAI-Steuerungen. Es unterstützt ein- und dreiphasige Systeme und zeigt den Laststrom an. Kompatibel mit gängigen CTs: Primär 50–3000 A, Sekundär wahlweise 1 A oder 5 A. Das Kommunikationskabel verfügt über einen kodierten Steckverbinder für Plug-and-Play-Installation, und die Einheit erkennt und zeigt den Verbindungsstatus nach der Montage automatisch an. Es bietet zwei KCU-Modulsteckplätze für gleichzeitige Fernkommunikationsverbindungen zur Bildung eines stabilen Fernüberwachungssystems.

Merkmale

• Integrierte Strommessung und KCU-Kommunikationsschnittstelle zur Einsparung von Platz und Verkabelung
• Anzeige des Laststroms für ein- und dreiphasige Stromsysteme
• CT-Primärbereich 50–3000 A; CT-Sekundär wahlweise 1 A oder 5 A
• Nullabgleichstaste für Leerlaufstrom
• Automatische Verbindungs­erkennung und Statusanzeige nach der Installation
• Unterstützt bis zu zwei KCU-Module für Fernkommunikation
• Kodierter Steckverbinder zur Vermeidung von Fehlschlüssen
• LED-Anzeigen für Versorgung und Verbindungsstatus (Grün konstant: DC-Versorgung EIN; Rot konstant: Verbindung zum Controller unterbrochen; Grün blinkend: Normalbetrieb CT Sekundär 1 A; Rot blinkend: Normalbetrieb CT Sekundär 5 A)

Spezifikationen

• Leistungsaufnahme: 9–36 Vdc
• Anzeigegenauigkeit Strom: 50–3000 A ±1,5%
• Statische Leistungsaufnahme: < 1 W @ 12 Vdc
• CT-Nennbelastung: > 5 VA

Physikalische Spezifikationen

• Maße: 162,0 × 112,0 × 41,2 mm (6,38 × 4,41 × 1,62 in)
• Gewicht: 329 g ±2% (0,73 lb ±2%)

Umgebung

• Betriebstemperatur: -20 bis +60 °C
• Lagerungstemperatur: -30 bis +80 °C
• Relative Luftfeuchtigkeit: ≤95%

Zubehör

• Standard: HU-050-KCU-09 (Kabelsatz 500 mm) ×1
• Optional: HU-100-KCU-09 (Kabelsatz 1000 mm)

Technische Daten

• Modell: CTM-3K
• Marke: KUTAI
• Leistungsaufnahme: 9–36 Vdc
• Anzeigebereich Strom: 50–3000 A ±1,5%
• CT-Sekundär wahlweise: 1 A oder 5 A
• Statische Leistungsaufnahme: < 1 W @ 12 Vdc
• CT-Nennbelastung: > 5 VA
• Maße: 162,0 × 112,0 × 41,2 mm
• Gewicht: 329 g ±2%
• Betriebstemperatur: -20 bis +60 °C
• Lagerungstemperatur: -30 bis +80 °C
• Relative Luftfeuchtigkeit: ≤95%
