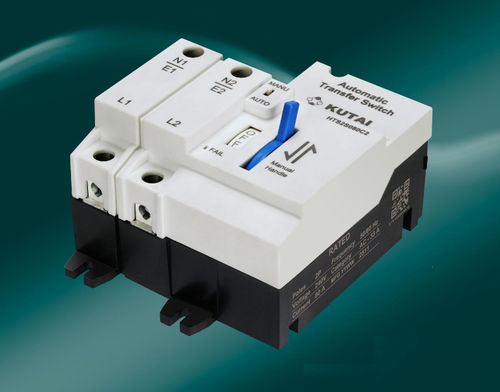

Manueller Transferschalter HTS

intelligentautomatischEinbau

Produktübersicht
Der HTS‑Automatische Umschalter (ATS) für den Wohnbereich vereint Schaltmechanismus und mikrocontrollerbasierten Controller in einer kompakten Einheit. Die Bauhöhe entspricht BH‑Typ‑Leistungsschaltern für die direkte Montage in Hausverteilern. Verfügbare Ausführungen: 2P 80A 110V, 2P 80A 220V, 3P 80A 220V (einphasig 3‑draht) und 3P 80A 220V (dreiphasig 3‑draht). Während des Transfers sorgt eine Zwischenpause „beide Quellen AUS“ für Lichtbogenlöschung und ermöglicht sicheres Schalten unter Last bei Nennspannung und‑strom. Typische Anwendungen: Wohngebäude, Telekom‑Basisstationen und kleine erneuerbare Energiesysteme.

Patente
U.S. Pat. No. Ausstehend
TAIWAN Pat. No. I923250
CHINA Pat. No. ZL 2025 2 0003676.X

Wesentliche Merkmale

• Lastschaltfähigkeit bei Nennspannung und‑strom.
• Zwischenlage OFF bei Doppelversorgung zur Lichtbogenlöschung während des Umschaltens.
• All‑in‑one‑Design: integrierter Schalter und Mikrocontroller‑Controller.
• AUTO/MANU‑Wahlschalter; Griff im MANU‑Modus bedienbar.
• Vier integrierte Hochleistungs‑Sicherungen.
• Mechanische Klemmen für direkte Leiteranschlüsse (keine Crimpklemmen erforderlich).
• Anzeige‑fenster für Schaltstellung zur klaren Visualisierung des Leitungszustands.
• LED für Übertragungsfehler und 2‑Sekunden‑Bestätigungsverzögerung bei Stromausfall/wiederherstellung zur Vermeidung unnötiger Umschaltungen.
• Langlebiger Schaltmechanismus: Betriebsdauer > 6.000 Zyklen.
• Konform zu IEC 60947‑6‑1 und Nutzungskategorie AC‑33A; Flammfestigkeit UL94‑V0.
• Optionales RS‑80 Fernstartmodul für automatischen Generatorstart (ferner Trockenkontakt und Signalausgänge).

Spezifikationen

• Betriebsspannung (Ue): 2P 110V: 90–125 Vac; 2P/3P 220V: 180–250 Vac
• Nennstrom (Ie): 80 A
• Betriebsfrequenz: 45–65 Hz
• Statischer Stromverbrauch: < 0,3 W
• Umschaltverzögerung: einstellbar 2–30 s
• Lastkategorie: AC‑33A
• Ausrüstungsklasse: Klasse PC

Modellnummern
HTS2S080C1 — 2P, 1 Phase 2‑Draht, 110Vac
HTS2S080C2 — 2P, 1 Phase 2‑Draht, 220Vac
HTS3S080C2 — 3P, 3 Phasen 3‑Draht, 220Vac
HTS1S080C2 — 3P, 1 Phase 3‑Draht, 220Vac

Umgebung

• Betriebstemperatur: -20 bis +50 °C
• Lagerungstemperatur: -30 bis +80 °C
• Relative Luftfeuchtigkeit: bis 90 % max.

Physikalische Spezifikationen

• Abmessungen 2P: 122.5 (L) x 103.0 (W) x 75.7 (H) mm
• Abmessungen 3P: 122.5 (L) x 128.0 (W) x 75.7 (H) mm
• Gewicht 2P: 736 g ±2 %; 3P: 802 g ±2 %

Technische Details

• Bestätigungsverzögerung: 2 s fest (verhindert unerwünschte Umschaltungen)
• Betriebslebensdauer: >6.000 Zyklen
• Normen: IEC 60947‑6‑1, AC‑33A; UL94‑V0
