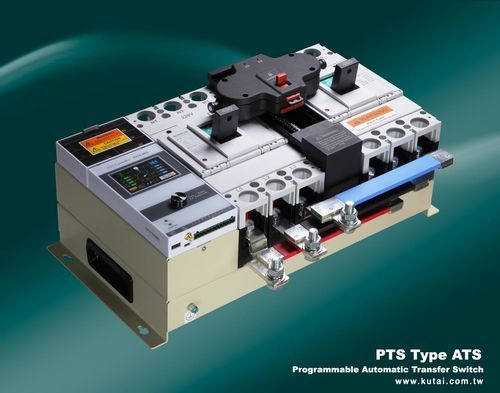

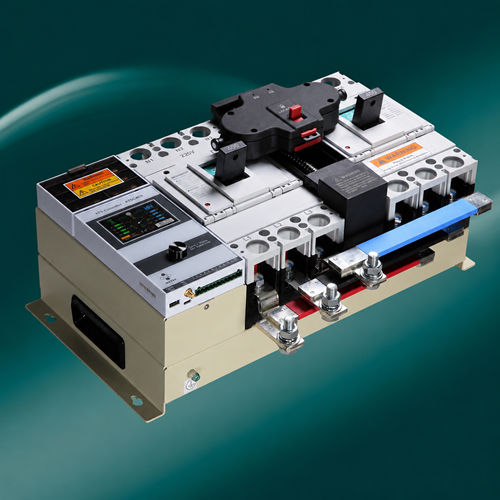

Automatischer Transferschalter PTS Type ATS

manuellfür Generatorfür Notstromversorgung

Produktübersicht
Die PTS Series ist ein programmierbarer automatischer Übertragungsumschalter (ATS) mit integrierter Steuerung und Schaltfunktion in einem kompakten Gehäuse zur Platzersparnis im Schaltschrank. Er überwacht Netz- und Generatorquellen, zeigt Dreiphasenspannungen, Frequenz und Phasenfolge an und ermöglicht lokale oder fernseitige Konfiguration über integriertes Wi‑Fi und Bluetooth. Das 3,5" Farbdisplay bietet analoge und digitale Anzeigen sowie eine mehrsprachige Benutzeroberfläche. Ereignisprotokolle, Firmware‑Updates und planbare automatische Tests runden die Steuerfunktionen ab.

Patente

• TAIWAN Pat. No. I881448
• U.S. Pat. No. Pending
• CHINA Pat. No. Pending

Hauptmerkmale

• Integrierter Controller mit Schalter zur Einsparung von Schaltschrankplatz und Installationszeit
• 3,5" Farbdisplay mit Rundinstrument- und Digitalanzeige; mehrsprachige UI
• Integriertes Wi‑Fi und Bluetooth für Fernüberwachung, Konfiguration und Firmware‑Updates (auch USB‑Update möglich)
• Überwachung von Vollphasen‑Spannungen, Phasenverlust, Frequenz und Phasenfolgenumkehr für Netz und Generator
• Elektrischer und manueller Betrieb mit mechanischer und elektrischer Verriegelung zur Vermeidung gleichzeitiger Verbindung von Netz und Generator
• Lockout–Tagout (LOTO) zur Verhinderung unbeabsichtigter Spannungszufuhr
• Frontplatten‑Konfiguration oder Smartphone‑Einrichtung via Bluetooth
• Hilfskontaktausgänge für Netz‑ und Generatorstatus
• Unterstützt automatische Übungsplanung (1–4 Wochen)
• Ereignisspeicher (bis zu 250 Einträge) und akustischer Alarm bei Fehlern
• Optionale ATSC403B für synchronisierten Betrieb und Überwachung
• Konform mit IEC 60947-6-1, AC-33A und UL 1008 Type A
• Fern‑Diagnosecodes für Einstellungen, Sensorstatus und Eingangsspannungen

Hauptschalter-Spezifikation (nur Klasse CB)

• Polzahl: 2P / 3P / 4P
• Nennprüfspannung Ui: 690 V
• Nennstrom Ie (Umgebung): 250 / 300 / 350 / 400 A (modellabhängig)
• AC‑Schaltvermögen IEC 60947-2 Icu / Ics: 50 / 25 kA @ 220–240 V; 30 / 15 kA @ 380–415 V; 25 / 13 kA @ 440 V; 20 / 10 kA @ 550 V

Hauptschalter-Spezifikation (nur Klasse PC)

• Polzahl: 2P / 3P / 4P
• Nennprüfspannung Ui: 690 V
• Nennstrom Ie (Umgebung): 400 A
• Kurzzeit‑Widerstandsstrom (lcw): 10 kA @ 25 ms

Elektrische Spezifikationen

• Betriebsspannung (Ue): Siehe Modellnummerbeschreibung
• Nennfrequenz: 50/60 Hz
• Remote‑Start Signal-Ausgang: 7 A @ 250 Vac max.
• Hilfskontakt Ausgang Netz: 3 A @ 250 Vac max.
• Hilfskontakt Ausgang Generator: 3 A @ 250 Vac max.

Einstellbare Zeitgeber

• TDEN (Emergency → Normal): 0 bis 999 s
• TDNE (Normal → Emergency): 0 bis 250 s
• TDES (Motorstartverzögerung): 0 bis 15 s
• TDEC (Motorabkühlzeit): 0 bis 250 s
• TDOF (Pause in OFF‑Position): 0 bis 99 s

Umgebung

• Betriebstemperatur: -20 bis +50 °C
• Lagertemperatur: -30 bis +80 °C
• Relative Luftfeuchtigkeit: bis 90 % (nicht kondensierend)

Physikalische Daten

• Abmessungen 2P/3P: 500,0 (L) × 376,0 (B) × 230,2 (H) mm; 4P: 590,0 × 376,0 × 230,2 mm
• Gewicht: 2P: 17,9 kg ±2 %; 3P: 19,9 kg ±2 %; 4P: 24,4 kg ±2 %

Anmerkungen

• Klasse CB: Bietet Überstromschutz; Hauptkontakte können Kurzschlussströme machen und unterbrechen.
• Klasse PC: Kann Kurzschlussströme kurzfristig aushalten und herstellen, ist jedoch nicht zum Unterbrechen dieser Ströme vorgesehen.

Technische Daten (Zusammenfassung)

• Serie: PTS Series
• Produkttyp: Programmierbarer automatischer Umschalter (ATS), 2P / 3P / 4P
• Nennprüfspannung: 690 V
• Nennstromoptionen: 250, 300, 350, 400 A
• Anwendbare Spannungen: 100/110/120; 200/220/240; 380/415; 440/460/480 Vac (modellabhängig)
• Integriertes 3,5" Farbdisplay, Wi‑Fi und Bluetooth, USB‑Firmwareupdate möglich
• Speichert bis zu 250 Ereignisprotokolle; automatische Übungsplanung
• Normen: IEC 60947-6-1, AC-33A; UL 1008 Type A
