Automatischer Transferschalter RS-80

Einbaufür Generatorfür Notstromversorgung

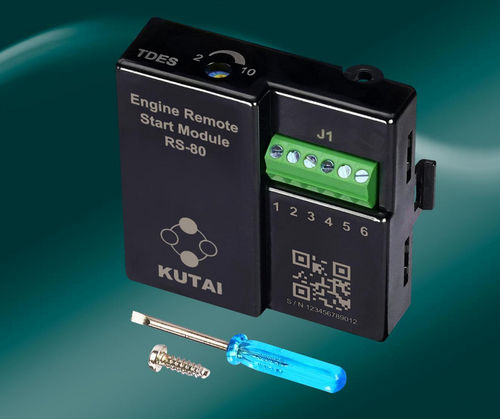

Produktübersicht Der RS-80 ist ein Fernstartmodul, das speziell für die automatische Umschalter der HTS-Serie entwickelt wurde. Sein Steckdesign ermöglicht eine schnelle Verbindung mit dem Hauptschalter und bietet einen Trockenkontakt für den Fernstart des Motors sowie elektrische Signalausgänge für das an die Last angeschlossene Versorgungsnetz/den Generator. Dieses Design spart Installationszeit und vereinfacht die Verkabelung. Das Modul ist mit Sicherungen für den DC-Stromeingang und den Fernstartkontakt-Ausgang ausgestattet und verfügt über ein Kunststoffgehäuse mit UL94-V0-Klassifizierung für erhöhte Sicherheit und Haltbarkeit. Es bietet eine einstellbare Startverzögerung von 2 bis 10 Sekunden und eine feste Abkühlzeit des Motors von 10 Sekunden, was es für alle Feldanwendungen geeignet macht.

Merkmale

• Optionales Modul für automatische Umschalter der HTS-Serie
• Steckmodul für schnelle Verbindung mit dem Hauptschalter
• Bietet Trockenkontakt für den Fernstart des Motors (Plug-and-Play, keine Konfiguration erforderlich)
• Bietet elektrische Signalausgänge für das an die Last angeschlossene Versorgungsnetz und den Generator
• Ausgestattet mit Sicherungen für den DC-Stromeingang und den Fernstartkontakt-Ausgang
• Verwendet Schraubklemmenblock; keine Crimpanschlüsse erforderlich
• Alle Kunststoffmaterialien entsprechen der UL94-V0-Entflammbarkeitsklasse

Elektrische Spezifikationen
DC-Stromeingang: 9 bis 36 Vdc
TDES Startverzögerung des Motors: 2 bis 10 Sekunden (einstellbar)
TDEC Abkühlzeit des Motors: 10 Sekunden (fest)
Fernstartkontakt-Ausgang: 4A @ 250Vac max.
Elektrische Signalausgänge für das an die Last angeschlossene Versorgungsnetz: NPN-Ausgang 1.5A max.
Elektrische Signalausgänge für den an die Last angeschlossenen Generator: NPN-Ausgang 1.5A max.
Statischer Stromverbrauch: Weniger als 0.3W
Anwendbarer Drahtdurchmesser: 24 bis 18 AWG

Umgebung
Betriebstemperatur: -20 bis +50 °C
Lagertemperatur: -30 bis +80 °C
Relative Luftfeuchtigkeit: 90% max.

Physikalische Spezifikationen
Abmessungen: 56.5 (L) x 57.5 (W) x 16.5 (H) mm / 2.22 (L) x 2.26 (W) x 0.65 (H) Zoll
Gewicht: 41 g +/- 2% / 0.09 lb +/- 2%

Zubehör
M3L10 Rundkopfschneidschraube: 1 PCS
Schlitzschraubendreher: 1 PCS (2.0 mm)

Technische Spezifikationen / Merkmale

• Entwickelt für automatische Umschalter der HTS-Serie
• Schnelle Steckverbindung
• Trockenkontakt für den Fernstart des Motors
• Elektrische Signalausgänge für Versorgungsnetz/Generator
• Sicherungen für den DC-Stromeingang und den Fernstart-Ausgang
• UL94-V0-klassifiziertes Kunststoffgehäuse
• Einstellbare Startverzögerung: 2-10 Sekunden
• Abkühlzeit des Motors: 10 Sekunden
• Statischer Stromverbrauch: < 0.3W
• Betriebstemperatur: -20 bis +50 °C
• Abmessungen: 56.5 x 57.5 x 16.5 mm
• Gewicht: 41 g +/- 2%
