LCD-Displaymodul ATSC403B

Farbdigital480 x 320

Produktübersicht

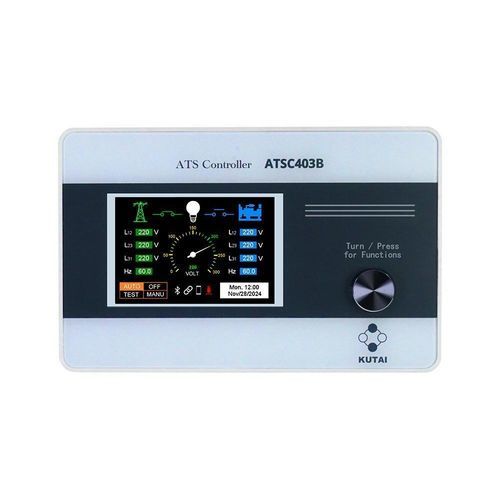

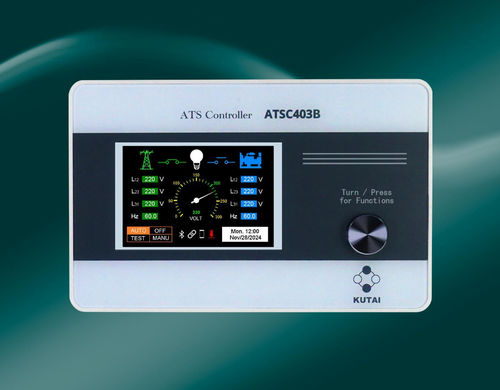

Das ATSC403B ist ein frontplattenmontiertes Fernbedienungs-Display-Modul für PTS-Controller. Es ermöglicht die Steuerung des Systems, die Echtzeitüberwachung des ATS-Zustands und die Parametrierung außerhalb des Schaltschranks ohne Öffnen der Tür, was Betriebsabläufe und Sicherheit vor Ort verbessert.

Funktionen

• Verbindung zum PTS-Controller über zwei USB Type-C-Kabel
• Microcontroller-basierte Steuerung mit Schutzklasse IP65 (staubdicht und geschützt gegen Strahlwasser mit niedrigem Druck)
• 3,5-Zoll-Farb-LCD (synchronisiert mit dem PTS-Controller)
• Multifunktions-Drehknopf zur direkten Einstellung aller Parameter vom Bedienfeld aus
• Frontplattenmontage für bequeme Bedienung und Überwachung außerhalb des Gehäuses
• Unterstützt numerische und analoge Messanzeigen für Echtzeit-Leistungswerte
• Mehrsprachige Benutzeroberfläche: traditionelles Chinesisch, Englisch, Japanisch, Spanisch
• Akustischer Alarm bei allen Fehlermeldungen
• Eingebauter Radarsensor zur Anwesenheitserkennung und automatischen Aktivierung des Displays

Technische Daten
Betriebsspannung: 5Vdc
Stromaufnahme (statisch): < 0,8W
Displayauflösung: 480 × 320 Pixel

Standardzubehör

• Halteklammern: 2 Stk.
• HU-100-TYPEC: 1000 mm USB Type-C-Kabel

Optionales Zubehör

• HU-200-TYPEC: 2000 mm USB Type-C-Kabel

Umgebung
Betriebstemperatur: -20 bis +50 °C
Lagertemperatur: -30 bis +80 °C
Relative Luftfeuchtigkeit: max. 90%

Physikalische Daten
Abmessungen: 112,0 (L) × 176,0 (B) × 34,7 (H) mm (4.41 × 6.93 × 1.37 inch)
Ausschnitt: 160,0 × 96,0 ±0,5 mm (6.22 × 3.78 ±0.02 inch)
Gewicht: 320 g ±2% (0.71 lb ±2%)

Technische Details

• Modell: ATSC403B
• Betriebsspannung: 5Vdc
• Stromaufnahme (statisch): < 0,8W
• Display: 3,5-Zoll-Farb-LCD, 480 × 320 Pixel
• Schutzart: IP65
• Benutzeroberfläche: Multifunktions-Drehknopf; mehrsprachige Unterstützung (traditionelles Chinesisch, Englisch, Japanisch, Spanisch)
• Konnektivität: zwei USB Type-C-Kabel zum PTS-Controller
• Eingebauter Radarsensor zur Anwesenheitserkennung und automatischen Aktivierung
• Akustischer Alarm bei Fehlermeldungen
• Standardzubehör: 2 Halteklammern, HU-100-TYPEC (1000 mm)
• Optionales Zubehör: HU-200-TYPEC (2000 mm)
• Betriebstemperatur: -20 bis +50 °C; Lagertemperatur: -30 bis +80 °C; Relative Luftfeuchtigkeit: bis 90%
• Abmessungen (L×B×H): 112,0 × 176,0 × 34,7 mm; Ausschnitt: 160,0 × 96,0 ±0,5 mm; Gewicht: 320 g ±2%
