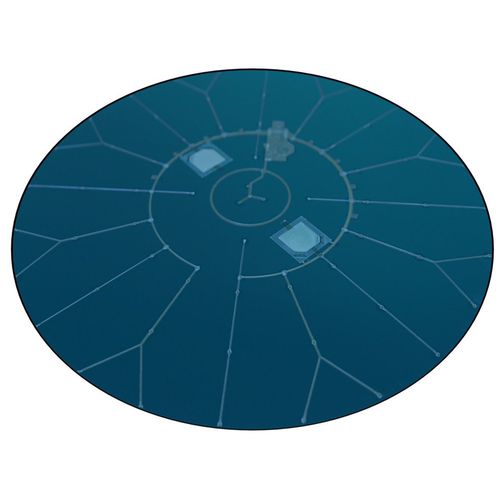

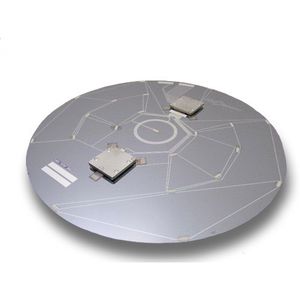

Temperaturmesssystem EtchTemp™

für Wafer

Die EtchTemp™-Serie von In-situ-Wafer-Temperaturmesssystemen, die sowohl in 300-mm- als auch in 200-mm-Konfigurationen erhältlich sind, erfasst die Auswirkungen der Plasmaätzprozessumgebung auf Produktionswafer unter realen Prozessbedingungen. Das EtchTemp-HD Messsystem verfügt über eine hohe Sensordichte, die eine waferübergreifende Temperaturüberwachung ermöglicht, die stark mit der CD-Gleichmäßigkeitskontrolle für Leiterätzanwendungen korreliert. Durch die Charakterisierung der thermischen Bedingungen, die den Bedingungen auf dem Produktwafer sehr nahe kommen, unterstützt das EtchTemp-HD Wireless Wafer die Prozessingenieure bei der Abstimmung der Ätzprozessbedingungen sowie bei der Qualifizierung, Anpassung und Post-PM-Verifizierung von Front-End-of-Line-Plasmaätzkammern. Anwendungen Prozessentwicklung, Prozessqualifizierung, Prozesswerkzeugüberwachung, Prozesswerkzeugqualifizierung, Kammerabgleich, Prozesswerkzeugabgleich Dielektrische Plasmaätzung (EtchTemp), Leiterplasmaätzung (EtchTemp-HD, EtchTemp SE-HD, EtchTemp-SE), Ionenimplantat | 20-140°C Zeitliche und räumliche Temperaturdaten unter realen Prozessbedingungen zur Charakterisierung von elektrostatischen Mehrzonen-Chuck (ESC)-Waferprozessen. Zeitliche und räumliche Temperaturdaten unter realen Prozessbedingungen für die Charakterisierung von Wafer-Ätzprozessen unter 20°C Zeitliche und räumliche Temperaturdaten unter realen Prozessbedingungen für die Charakterisierung von HARC-Waferätzprozessen (High Total Power, High Aspect Ratio Contact) Zeitliche und räumliche Temperaturdaten unter realen Prozessbedingungen für die Charakterisierung von Hochleistungs- und Hochfrequenz-Silizium-Ätzprozessen für Wafer Zeitliche und räumliche Temperaturdaten unter realen Prozessbedingungen für die Charakterisierung von Hochleistungs-,
