Werkstückspannfutter für Innendrehen DL206
Hochpräzisionmit Niederzugeffekt3-Backen

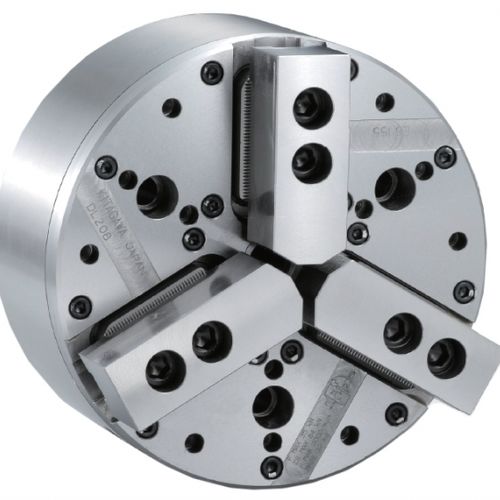

Werkstückspannfutter für Innendrehen - DL206 - Kitagawa Europe - Hochpräzision / mit Niederzugeffekt / 3-Backen
Werkstückspannfutter für Innendrehen - DL206 - Kitagawa Europe - Hochpräzision / mit Niederzugeffekt / 3-Backen
Werkstückspannfutter für Innendrehen - DL206 - Kitagawa Europe - Hochpräzision / mit Niederzugeffekt / 3-Backen - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Anwendung
für Innendrehen
Weitere Eigenschaften
mit Niederzugeffekt, Hochpräzision
Anzahl der Backen
3-Backen
Spannbereich

Max: 140 mm
(5,51 in)

Min: 25 mm
(0,98 in)

Rotationsgeschwindigkeit

Max: 6.000 rpm
(37.699 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Beschreibung

Zusammenfassung
  • 3‑Backen Zugwirkungs‑Leistungsdrehfutter, ausgelegt für hohe Genauigkeit und Serienfertigung.
  • Durchmesser: 169 mm
  • Durchgang (mm): 20
  • Backenhub (Durchmesser mm): 5,8
  • Kolbenhub (mm): 11,5
  • Max. Drehzahl: 6000 rpm
  • Gewicht (mit weichen Backen): 18 kg
  • Trägheitsmoment: 0,080 kg·m2
  • Spannbereich (Standardbacken): Ø25–Ø140 mm
  • Spannbereich (optionale Backen): Ø25–Ø158 mm
  • Standardbacken: SB06D1
  • Optionale Backen: SB06B1
  • Passender Zylinder: Y1020R
  • Max. Druck (MPa): Außen 2,7 / Innen 1,7
  • Min. Hubkraft (kN): 5
  • Min. Druck (MPa): 0,9


Weitere Informationen
  • Montage: Einbauaufhängung (Recess mount); zusätzlicher Adapter erforderlich.
  • Standardausstattung: Befestigungsschrauben, T‑Muttern und Schrauben zur Backenbefestigung. Blind‑Drawnut und Montageschlüssel sind enthalten.
  • Kompatibel mit harten und weichen Backen zur flexiblen Anpassung an Bearbeitungsaufgaben.


Technische Daten
  • Modell: DL206
  • Typ: 3‑Backen Zugwirkungs‑Leistungsdrehfutter
  • Nenn‑Ø: 169 mm
  • Durchgang: 20 mm
  • Spannbereich (Standard): Ø25 (min) – Ø140 (max) mm
  • Spannbereich (optional): Ø25 – Ø158 mm
  • Backenhub (Ø): 5,8 mm
  • Kolbenhub: 11,5 mm
  • Max. Input (Außen): 19 kN
  • Max. Input (Innen): 12,6 kN
  • Max. statische Spannkraft (Außen): 54 kN
  • Max. statische Spannkraft (Innen): 36 kN
  • Max. Drehzahl: 6000 rpm
  • Gewicht netto (mit weichen Backen): 18 kg
  • Trägheitsmoment: 0,080 kg·m2
  • Passender Zylinder: Y1020R
  • Standardbacken: SB06D1
  • Optionale Backen: SB06B1
  • Max. Druck (Außen / Innen): 2,7 MPa / 1,7 MPa
  • Min. Input: 5 kN
  • Min. Druck: 0,9 MPa
