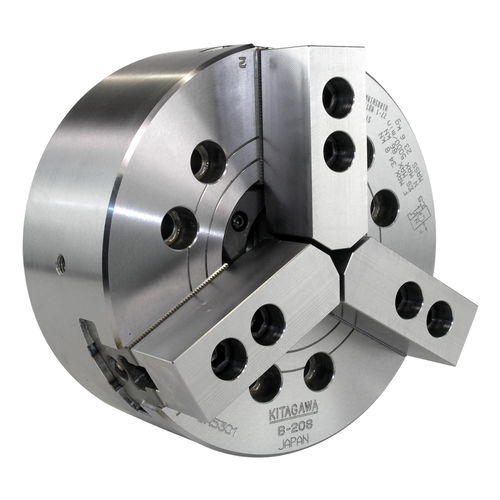

Werkstückspannfutter für Drehen B208Hochgeschwindigkeitfür CNC-DrehmaschinenStahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- für Drehen
- Weitere Eigenschaften
- Stahl, für CNC-Drehmaschinen, Hochgeschwindigkeit
- Anzahl der Backen
- 3-Backen
- Spannbereich
Max: 210 mm
(8,27 in)Min: 13 mm
(0,51 in)- Rotationsgeschwindigkeit
Max: 5.000 rpm
(31.416 rad.min-1)Min: 0 rpm
(0 rad.min-1)
Beschreibung
Produktübersicht
210 mm Drei-Backen-Kraftspannfutter (Open Centre) Kitagawa B-208 mit 52 mm Durchgang und max. Drehzahl 5000 min⁻¹, ausgelegt für Hochgeschwindigkeits-CNC-Drehprozesse.
Hauptmerkmale
Weitere Informationen
Technische Spezifikationen
210 mm Drei-Backen-Kraftspannfutter (Open Centre) Kitagawa B-208 mit 52 mm Durchgang und max. Drehzahl 5000 min⁻¹, ausgelegt für Hochgeschwindigkeits-CNC-Drehprozesse.
Hauptmerkmale
- Aus hochlegiertem Stahl gefertigt
- Drei-Backen-Keilhakenfutter liefern bis zu 20 % höhere Drehzahl, Spannkraft und Durchgang im Vergleich zu herkömmlichen Spannfuttern
- Durchgang (mm): 52
- Spannbereich (mm): Max 210, Min 13
- Backenhub (Durchmesser mm): 7.4
- Kolbenhub (mm): 16
- Max. Zugkraft (kN): 34.8 (3549 kgf)
- Max. statische Spannkraft (kN): 86 (8769 kgf)
- Max. Drehzahl: 5000 rpm
- Gewicht (mit weichen Backen): 22.3 kg
- Massenträgheitsmoment: 0.170 kg·m2
- Max. Druck: 2.65 MPa
- Schmiernippel an jeder Grundbacke
- Grundbacken-Verzahnung: 1.5 mm x 60°
- Kompatibel mit harten und weichen Backen
Weitere Informationen
- Aufnahme: Recess mount; ggf. zusätzlicher Adapter erforderlich
- Lieferumfang: Montagebolzen, Nutensteine und Backenbefestigungsbolzen; blank drawnut und Montageschlüssel enthalten
- Passender Zylinder: S1552
- Passende harte Backen: HB08A1
- Passende weiche Backen: SB08B1
Technische Spezifikationen
- Modell: B-208
- Durchgang (mm): 52
- Spannbereich (mm): Max 210, Min 13
- Backenhub (Durchmesser mm): 7.4
- Kolbenhub (mm): 16
- Max. Zugkraft (kN): 34.8
- Max. statische Spannkraft (kN): 86
- Max. Drehzahl (rpm): 5000
- Massenträgheitsmoment (kg·m2): 0.170
- Nettogewicht (kg) (mit weichen Backen): 22.3
- Max. Druck: 2.65 MPa
- Passender Zylinder: S1552
- Passende weiche Backen: SB08B1
- Passende harte Backen: HB08A1
- Schmiernippel an jeder Grundbacke
- Grundbacken-Verzahnung: 1.5 mm x 60°
