Werkstückspannfutter für Drehen B210

3-Backen

Produktübersicht

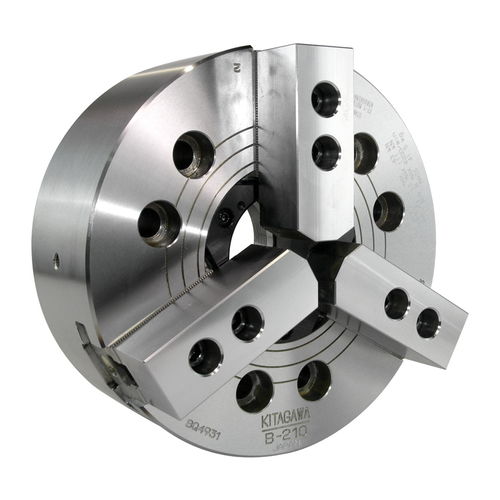

Das KITAGAWA B-210 ist ein 254 mm 3-Backen-Kraftspannfutter mit 75 mm Durchgang und einer maximalen Drehzahl von 4200 1/min. Hergestellt aus hochlegiertem Stahl für industrielle Drehanwendungen.

Hauptmerkmale

• 3-Backen-Keiltyp mit bis zu 20% mehr Leistung in Drehzahl, Spannkraft und Durchgang im Vergleich zu konventionellen Spannfuttern
• Durchgang (mm): 75
• Spannbereich (mm): 31 – 254
• Backenhub (Durchmesser mm): 8,8
• Kolbenhub (mm): 19
• Schmiernippel an jeder Grundbacke
• Grundbackenverzahnung: 1,5 mm × 60°

Produktdetails

• Modell: B-210 (KITAGAWA)
• 254 mm 3-Backen-Kraftspannfutter mit 75 mm Durchgang
• Spannbereich (mm): 31 – 254
• Max. Spannkraft (kN): 111
• Max. Zugkraft (kN): 43
• Max. Drehzahl: 4200 1/min
• Gewicht (mit weichen Backen): 34,5 kg

Weitere Informationen

• Aufnahme: Einbaulagerung; ggf. zusätzlicher Flansch/Adapter erforderlich
• Lieferumfang: Montageschrauben, Nutensteine, Backenbefestigungsschrauben, Blind-Zugbuchse und Montageschlüssel
• Passender Zylinder: S1875
• Passende harte Backen: HB10A1
• Passende weiche Backen: SB10B1

Technische Spezifikationen

• Modell: B-210
• Durchgang (mm): 75
• Spannbereich (mm): Max. 254, Min. 31
• Backenhub (Durchmesser) (mm): 8,8
• Kolbenhub (mm): 19
• Max. Zugkraft (kN): 43
• Max. Spannkraft (kN): 111
• Max. Drehzahl (1/min): 4200
• Trägheitsmoment (kg·m2): 0,315
• Gewicht (kg) (mit weichen Backen): 34,5
• Material: hochlegierter Stahl
