2-Backen-Werkstückspannfutter NT04

Übersicht

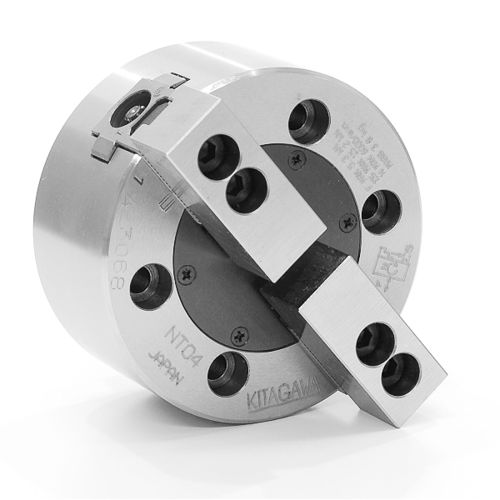

2-Backen-Spannfutter mit geschlossenem Zentrum NT04 Kitagawa, ausgelegt zum Spannen von quadratischen, rechteckigen und unregelmäßigen Werkstückquerschnitten. Spannbereich: 5 mm (min) – 110 mm (max).

Hauptmerkmale

• Backenhub (Durchmesser): 6,4 mm
• Kolbenhub: 15 mm
• Spannbereich: 5–110 mm
• Max. Zugkraft (Draw Bar Pull): 5,3 kN
• Max. statische Spannkraft: 15,2 kN
• Max. Drehzahl: 6000 1/min
• Gewicht netto (mit weichen Backen): 3,8 kg
• Massenträgheitsmoment: 0,007 kg·m2
• Passender Zylinder: Y0715R
• Passende weiche Backen: SB04A1T
• Max. Betriebsdruck: 1,68 MPa

Technische Daten
Modell: NT04
Spannbereich (mm) — Max.: 110; Min.: 5
Backenhub (Durchmesser) (mm): 6,4
Kolbenhub (mm): 15
Max. Zugkraft (kN): 5,3
Max. statische Spannkraft (kN): 15,2
Max. Drehzahl (min^-1): 6000
Massenträgheitsmoment (kg·m2): 0,007
Netto-Gewicht (kg) (mit weichen Backen): 3,8
Passender Zylinder: Y0715R
Kompatible weiche Backen: SB04A1T
2D/3D CAD-Daten und Zeichnungen: auf Anfrage erhältlich.

Lieferumfang
Spannfutter mit Montageschrauben, T‑Nutensteinen und Backenbefestigungsschrauben.
