Kraftspannfutter NV15

3-Backenmotorisiertohne Durchgangsbohrung

Produktübersicht

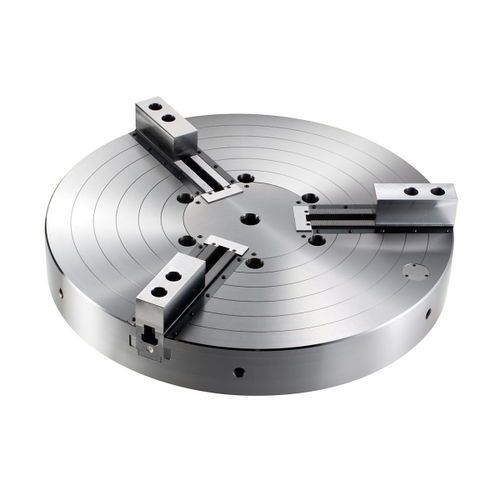

Der Kitagawa NV15 ist ein 381 mm großes 3‑Backen‑Kraftspannfutter mit geschlossenem Zentrum, speziell ausgelegt für Vertikal‑Drehmaschinen (VTL). Die NV‑Serie verfügt über verstärkte Dichtungen rund um das Fußbackenpaar, um das Eindringen von Spänen zu reduzieren und einen zuverlässigen Betrieb bei schweren Zerspanungsanwendungen zu gewährleisten.

Hauptmerkmale

• Backenhub (Durchmesser): 16 mm
• Kolbenhub: 35 mm
• Spannbereich: 381 mm (max), 72 mm (min)
• Max. Zugkraft des Spannbolzens: 82 kN
• Max. Spannkraft: 247 kN
• Max. Drehzahl: 2900 rpm
• Gewicht (mit Weichbacken): 133 kg
• Trägheitsmoment: 2,580 kg·m2
• Passender Zylinder: Y2035R
• Max. Druck: 3,2 MPa
• Passende Hartbacke: HB15N1
• Passende Weichbacke: SB15N1
• Spindel‑Flansch: A2-15 (Adapter montiert)
• Dichtung: mit Wiper‑Dichtungen montiert zur Begrenzung des Span‑Eintrags

Technische Daten

• Modell: NV15
• Typ: 381 mm 3‑Backen Kraftspannfutter, geschlossenes Zentrum, für Vertikal‑Drehmaschinen
• Spannbereich: 72 mm (min) bis 381 mm (max)
• Backenhub (Durchmesser): 16 mm
• Kolbenhub: 35 mm
• Max. Spannkraft: 247 kN
• Max. Zugkraft des Spannbolzens: 82 kN
• Max. Drehzahl: 2900 rpm
• Gewicht (mit Weichbacken): 133 kg
• Trägheitsmoment: 2,580 kg·m2
• Passender Zylinder: Y2035R
• Max. Betriebsdruck: 3,2 MPa
• Passende Hartbacke: HB15N1
• Passende Weichbacke: SB15N1
• Spindel‑Flansch / Adapter: A2‑15 Adaptermontage vorhanden

Anwendungen und Kompatibilität
Als Standard‑Schließzentrums‑Futter für Vertikal‑Drehmaschinen eignet sich der NV15 für die Bearbeitung mittlerer bis großer Werkstücke in der Automobil‑, Luftfahrt‑ und Schwerzerspanung. Zubehörkompatibilität: Zylinder Y2035R, Backen HB15N1 / SB15N1. A2‑15 Adapter montiert; Wiper‑Dichtungen reduzieren Span‑Eindringen und erleichtern die Wartung.
