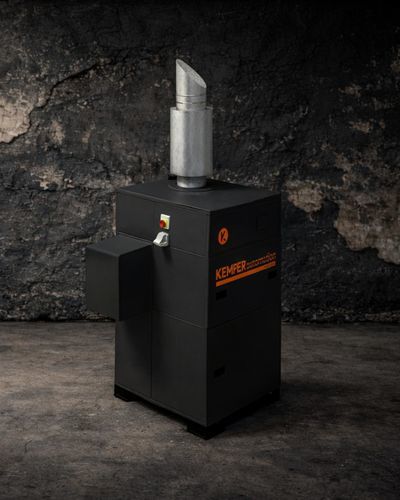

Patronenfiltersystem ArcFil Pro

Membranfür Schweißrauch

Produktbeschreibung
Die Filteranlage ArcFil Pro der Automation-Line ist eine hochleistungsfähige, mobile Absauganlage zur Erfassung und Filterung von Schweißrauch in Roboterschweißbereichen. Kompakte Bauweise ermöglicht schnelle Aufstellung und Inbetriebnahme. Besonders geeignet für Roboterschweißanwendungen, inklusive Laserschweißen. Die W3-Zertifizierung (DIN EN ISO 21904) ermöglicht die Rückführung gefilterter Luft in die Produktionshalle. Anschluss direkt an Absaughaube oder Kabine zur vollständigen Erfassung des Arbeitsbereichs des Roboters vorgesehen.

Anwendungsbereiche

• Hohe Rauch- und Staubmengen
• Schweißereien und Schleifwerkstätten
• Ausbildungsstätten und Roboterschweißlinien
• Laser-, Plasma- und Brennschneidsysteme
• Außenaufstellung möglich

Vorteile / Highlights

• Kontaminationsfreie Staubsammlung durch Druckluftfixierung der Staubsammelbehälter
• Unterbrechungsfreier Dauerbetrieb durch automatische, differenzdruckgesteuerte Filterabreinigung
• Niedrige Lärmemissionen (Schalldruckpegel 65 dB(A))
• Hohe Energieeinsparungen bei Einsatz der optionalen automatischen Absaugleistungsregelung
• Komfortable Bedienung über Touch-Display mit Diagnosesystem
• Bestmöglicher Gesundheitsschutz durch KemTex® ePTFE Filterpatronen mit Oberflächenfiltration
• Umluftbetrieb möglich (z. B. bei Chrom-Nickel-Stahl) dank W3-Zertifizierung

Technische Daten
Anschlüsse
Lufteintritt (mm): 450
Luftaustritt (mm): 450
Volumen Staubsammelbehälter (L): 192

Abmessungen
Tiefe × Breite × Höhe (mm): 1864 × 1413 × 2110
Gewicht (kg): 790

Filter
Filterstufen: 1
Filterfläche je Element (m²): 10
Abscheidegrad (% ≥): 99,9
Anzahl Filterelemente: 9
Gesamtfilterfläche (m²): 90

Leistung / Antrieb
Schalldruckpegel (dB(A)): 65
Druckluftversorgung (bar): 5-6
Motorleistung (kW): 5,5
Nennstrom (A): 10,7
Max. Ventilatorleistung (m³/h): 9000
Max. Volumenstrom (m³/h): 9000
Arbeitsdruck (Pa): 1750
Unterdruck min. (Pa): 2300
Absaugleistung (m³/h): 4500-6480

Eigenschaften / Spezifikationen

• Modell: ArcFil Pro
• Serie: Automation-Line
• Hersteller: KEMPER
• Artikel-Nr.: 3565
• W3-Zertifizierung: DIN EN ISO 21904 — Umluftbetrieb möglich
• Kompatibel mit Roboterschweißen und Laserschweißen
• Automatische, differenzdruckgesteuerte Filterabreinigung
• KemTex® ePTFE Filterpatronen (Oberflächenfiltration)
• Abscheidegrad ≥ 99,9%
• Max. Ventilatorleistung: 9000 m³/h
• Gewicht: 790 kg
