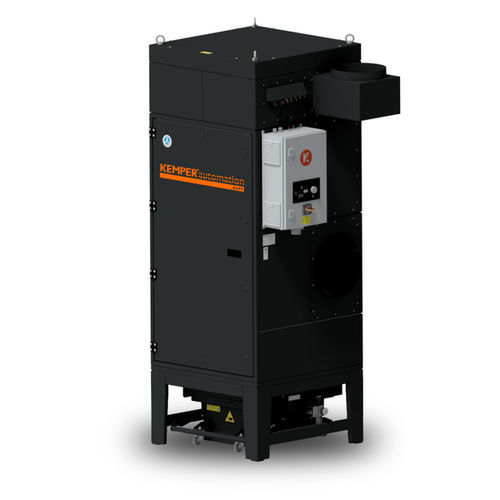

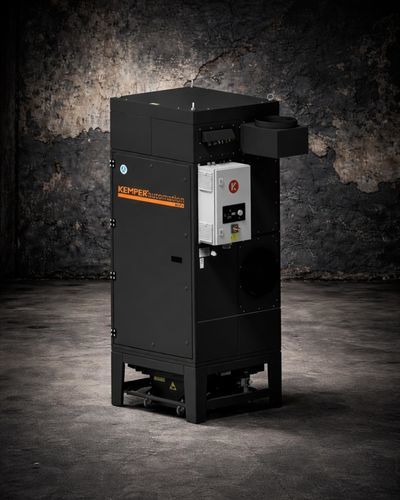

Patronenfiltersystem ArcFil

Membranfür Schweißrauch

Produktbeschreibung Leistungsstarke mobile Absaug- und Filtereinheit für saubere Luft an industriellen Arbeitsplätzen. Speziell ausgelegt für Schweißrauch, Staub und metallische Dämpfe. Die ArcFil-Einheit der Automation-Line wird steckerfertig geliefert und kann aufgrund der kompakten Bauweise in wenigen Sekunden aufgestellt und in Betrieb genommen werden. Dank hoher und effektiver Absaugleistung eignet sie sich besonders für Roboterschweißanwendungen unterschiedlicher Verfahren, einschließlich Laserschweißen. Der Anschluss erfolgt über verschiedene Rohrleitungsanschluss-Optionen direkt an eine Absaughaube oder Laser-Kabine, die den Roboter-Arbeitsbereich abdeckt, um die Verbreitung von Rauch in die Produktionshalle zu verhindern.

Kurzbeschreibung / Einsatzgebiet

• Besonders geeignet für Roboterschweißanwendungen
• Mittlere Rauch- und Staubmengen
• Steckerfertig, kompakt, leistungsstark

Highlights / Vorteile

• Kontaminationsfreie Staubsammlung durch Hebelfixierung des Staubsammelbehälters
• Erhebliche Energiekosteneinsparungen durch optionale automatische Volumenstromregelung (bedarfsgerechte Absaugleistungsregelung)
• Unterbrechungsfreier Dauerbetrieb dank automatischer, bedarfsorientierter Filterabreinigung
• Hohe und effektive Absaugleistung, geeignet für verschiedene Schweißverfahren (inkl. Laserschweißen)

Optionen / Konfigurator

• Absaugleistung (verfügbare Varianten): 2750 - 3900 m³/h (PE-M) — 2750 - 3900 m³/h (ePTFE) — 3800 - 5500 m³/h (PE-M) — 3800 - 5500 m³/h (ePTFE). Gewählte Variante: 2750 - 3900 m³/h ePTFE
• Filtermaterial-Optionen: KemTex® ePTFE-Membran (gewählt) und PE-M-Membran

Hinweise Preis auf Anfrage.

Technische Daten

• Modell: ArcFil
• Marke: KEMPER
• Art.-Nr.: 20531
• Lufteintritt (mm): 355
• Luftaustritt (mm): 355
• Volumen Staubsammelbehälter (L): 70
• Abmessungen (T x B x H, mm): 962 x 962 x 2650
• Gewicht (kg): 552
• Filterstufen: 1
• Filterfläche je Element (m²): 15
• Anzahl Filterelemente: 3
• Filterfläche gesamt (m²): 45
• Abscheidegrad (≥ %): 99,9
• Schalldruckpegel (dB(A)): 72
• Druckluftversorgung (bar): 5-6
• Motorleistung (kW): 4
• Nennstrom (A): 7,5
• Max. Ventilatorleistung (m³/h): 5500
• Arbeitsdruck (Pa): 1550
• Unterdruck min. (Pa): 2500
• Absaugleistung (m³/h): 2750-3900
